10.8 Vierkant- und Dreikantabstreifer und sonstige Abstreifer
Der Holzhacker ist mit zwei Vierkantabstreifern an der Rotorscheibe und einem Dreikantabstreifer
am Rotorgehäuse ausgestattet.
Zweck der Vierkant- und Dreikantabstreifer ist es, Material zu entfernen, das sich an den Messern
festsetzen kann.
Gleichzeitig entfernt der Vierkantabstreifer Material, das vor der Rotorscheibe abfällt.
Hierdurch werden der Kraftstoffverbrauch sowie der Verschleiß des Gehäuses gesenkt.
Die Vierkantabstreifer können vor einem Austausch einmal gewendet werden, während die Drei-
kantabstreifer bei Verschleiß stets sofort ausgetauscht werden müssen. Die Vierkantabstreifer
müssen stets satzweise ausgetauscht werden.

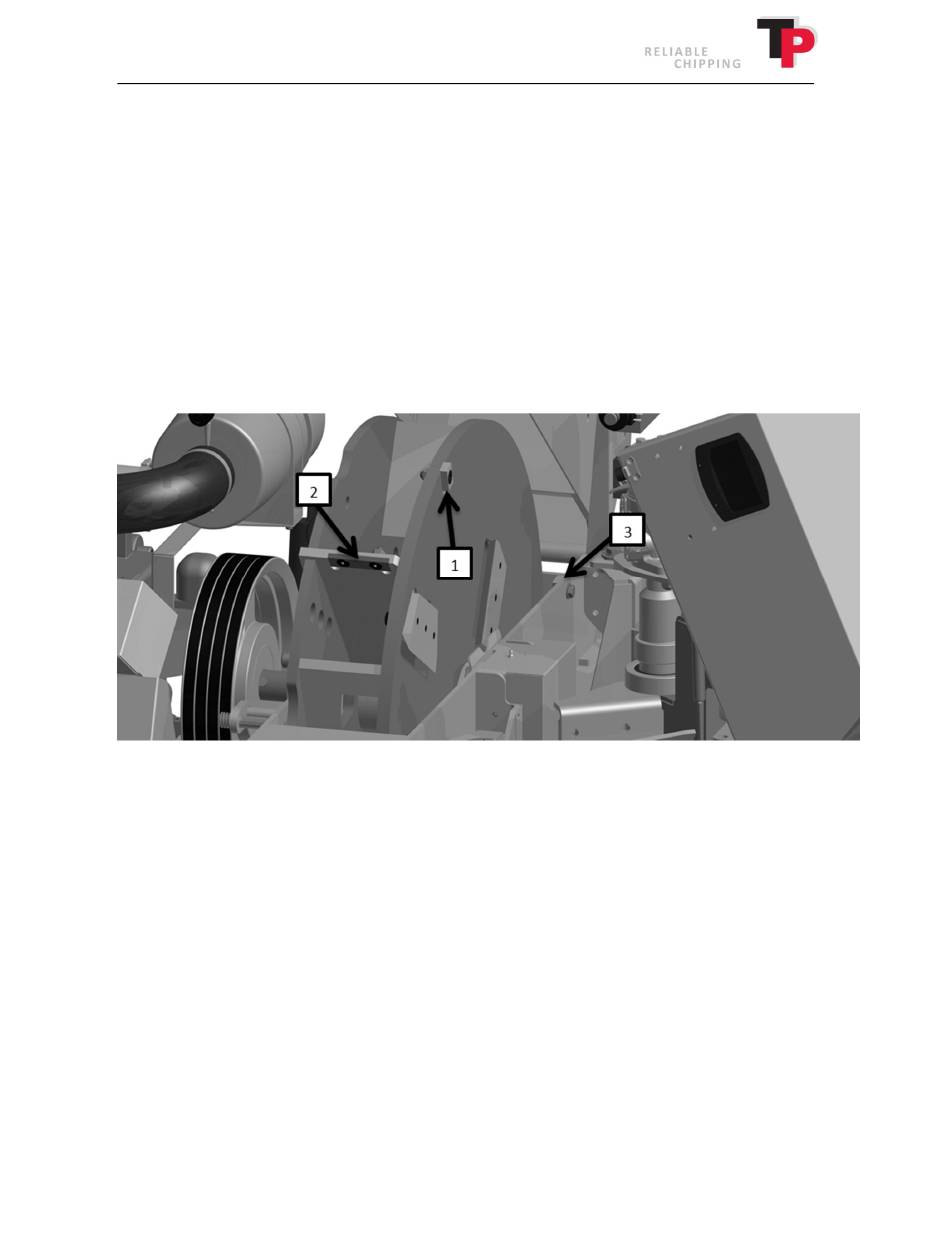

Wechseln der Vierkant- und Dreikantabstreifer
1. Öffnen Sie das Rotorgehäuse wie unter Kapitel 7 beschrieben.
2. Entfernen Sie die beiden Vierkantabstreifer (1), die vier Abstreifer (2) und den
Dreikantabstreifer (3).
3. Drehen Sie den Vierkantabstreifer (1) um 180 Grad um die Bolzenbohrung, sodass die
verschlissenen Ecken in Richtung Rotorscheibenmitte weisen. Wenn beide Ecken
verschlissen sind, müssen die Abstreifer ausgetauscht werden.
Drehen Sie den Abstreifer (2) um 180 Grad, sodass die verschlissene Seite in Richtung
Rotorscheibenmitte weist. Wenn beide Seiten verschlissen sind, müssen die Abstreifer
ausgetauscht werden.
Der Dreikantabstreifer (3) kann nicht gewendet werden, sondern muss immer direkt
ausgetauscht werden.
4. Reinigen Sie die Kontaktflächen und die Vierkant- und Dreikantabstreifer (1, 3) sowie die
Abstreifer (2) und setzen Sie sie wieder ein.
5. Schließen Sie abschließend das Rotorgehäuse wie unter Kapitel 7 beschrieben.
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
