8.2 TP VARIO SPOUT
TP 235 MOBILE und TP 275 MOBILE sind mit dem TP VARIO SPOUT, einem in der Höhe
verstellbaren Auswurfrohr, ausgestattet, das über den TP NAVIGATOR gesteuert wird. Die Höhe
des TP VARIO SPOUT wird mithilfe des TP NAVIGATOR gesteuert (siehe Kapitel 9). Hinweis:
Während des Betriebs des TP VARIO SPOUT dürfen sich keine Personen im Auswurfbereich
aufhalten. Gleichermaßen ist beim Absenken des TP VARIO SPOUT in die Transportstellung
besondere Vorsicht geboten, da das Ende des Auswurfrohrs bis auf Kopfhöhe absinkt. Dies stellt
eine potentielle Gefahrenquelle dar.

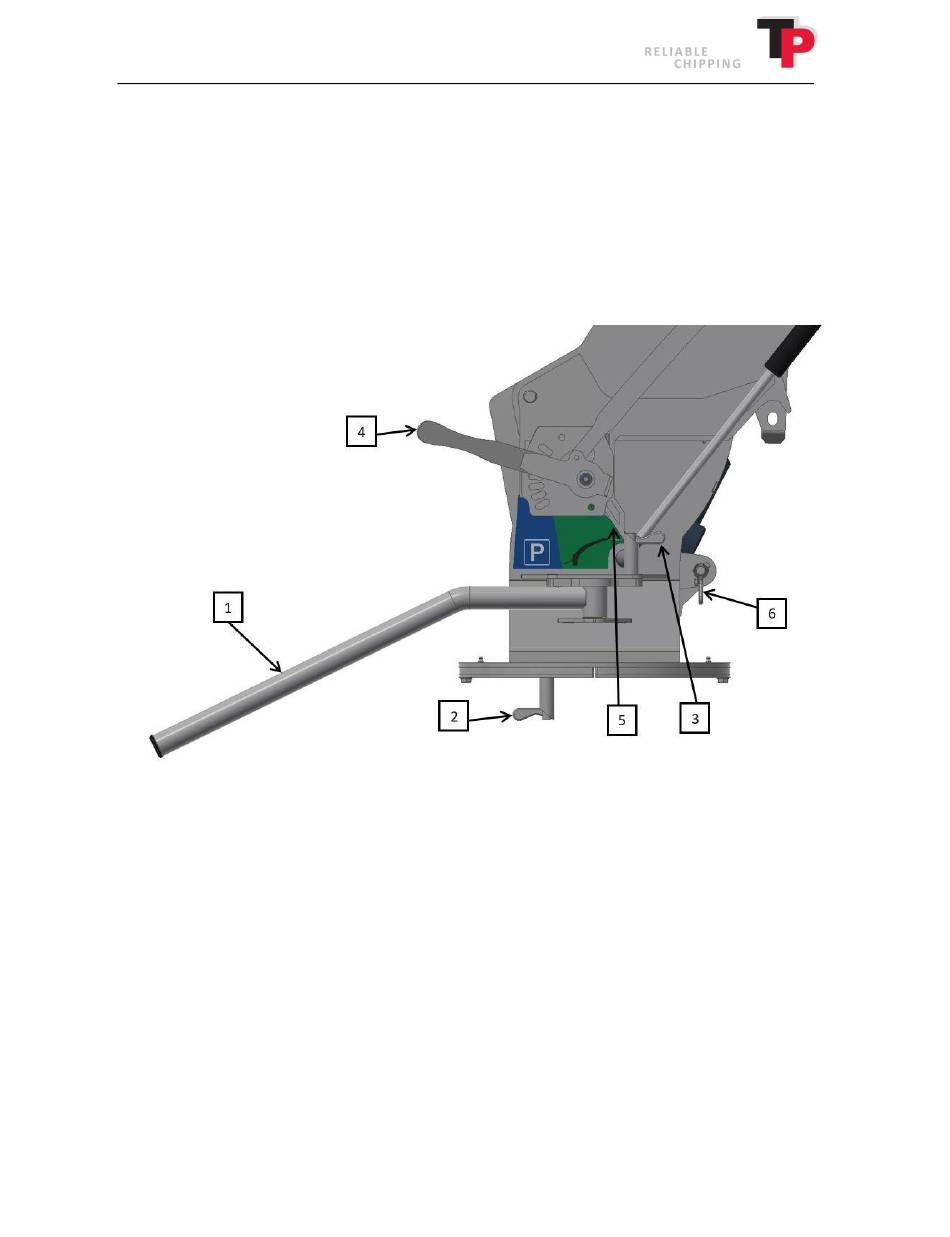

Das TP VARIO SPOUT kann mit dem Griff (1) gedreht werden, wenn zuvor der Gleitbolzen (2)
gelöst wurde. Um das TP VARIO SPOUT wieder zu sichern, muss der Gleitbolzen (2) in der
gewünschten Stellung verriegelt werden. Der Griff (1) kann in die entgegengesetzte Richtung
gedreht werden, um das TP VARIO SPOUT von der anderen Seite aus zu führen. Lösen Sie hierzu
den Gleitbolzen (3) und drehen Sie den Griff (1) um 180 Grad, bis der Gleitbolzen (3) den Griff (1)
wieder verriegeln kann.
Mit dem Griff (4) kann das Auswurfrohr gekippt werden. Das Kippen erfolgt dabei von der
vorderen Platte weg. Bringen Sie den Griff (4) anschließend in die gewünschte Stellung und lösen
Sie ihn wieder. Der Griff (4) blockiert daraufhin das gekippte Auswurfrohr in der gewünschten
Auswurfstellung.
Vor dem Starten des Holzhackers muss das TP VARIO SPOUT in die Betriebshöhe hochgefahren
werden. Vor dem Hochfahren des Auswurfrohrs auf die Betriebshöhe mit dem TP NAVIGATOR,
muss die Transportverriegelung (6) gelöst werden. Die Transportverriegelung (6) wird durch
Ziehen des Gleitbolzens an der Transportverriegelung (6) und durch Drehen des Gleitbolzens um
90 Grad gegen den Uhrzeigersinn gelöst und in entriegelter Stellung blockiert. Daraufhin kann das
29
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
