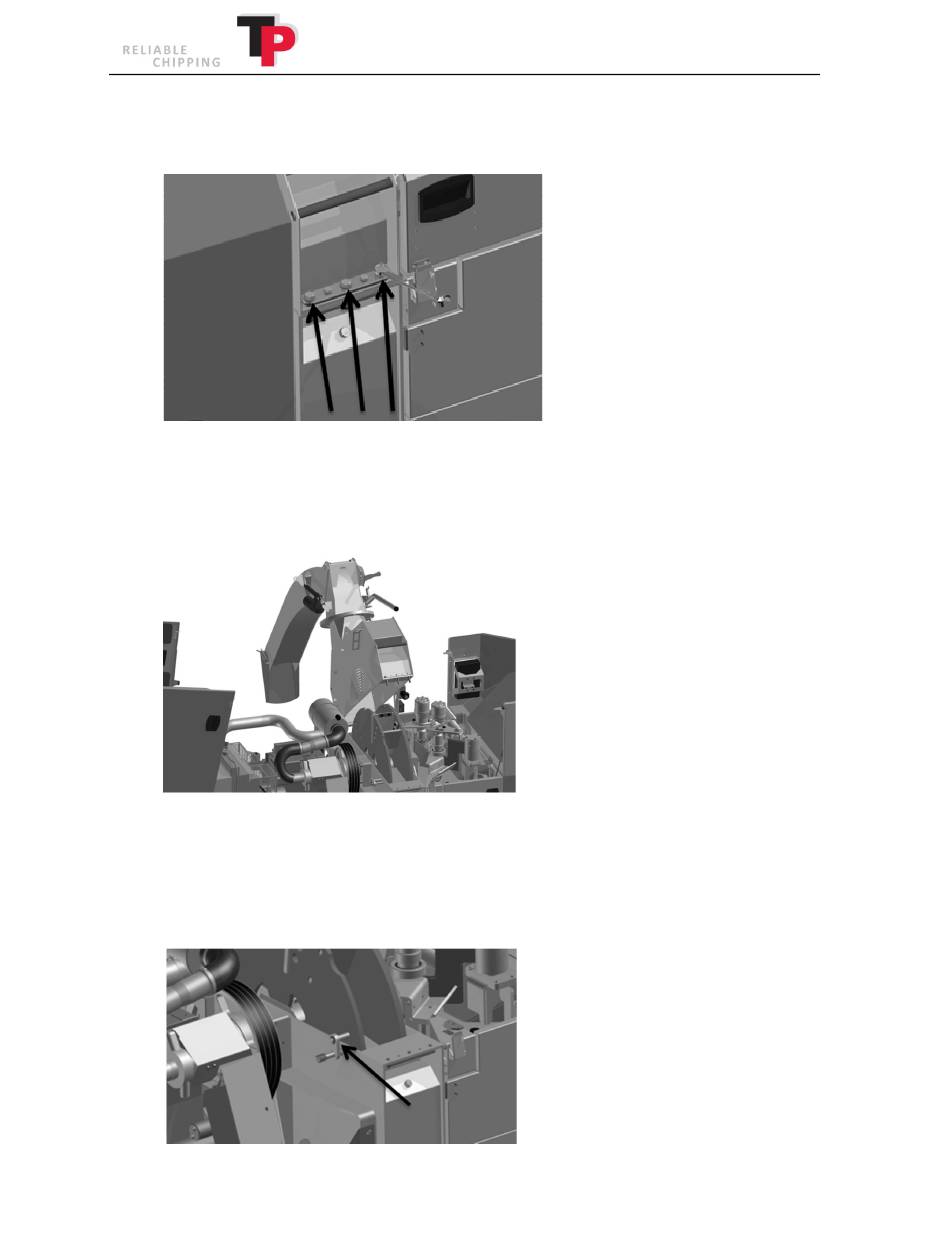

5. Lösen Sie die drei Bolzen, mit denen die Ober- und Unterseite des Rotorgehäuses
miteinander verbunden sind (siehe die Abbildung unten).
6. Öffnen Sie für einen leichteren Zugang zur Rotorscheibe die Abdeckung über dem Einzug.
Die Abdeckung ist mit je einem Haken außen an den beiden Seiten gesichert.
7. Öffnen Sie die Oberseite des Rotorgehäuse bis zum Anschlag (siehe Abbildung unten).
8. Drehen Sie die Rotorscheibe bis die gelbe Scheibenverriegelung in eines der
Rotorscheibenlöcher greift. Die Rotorscheibe ist nun blockiert. Halten Sie die Finger
von den Messern fern, wenn die Rotorscheibe gedreht wird.
Wenn das Rotorgehäuse geöffnet ist, sollte die Rotorscheibe möglichst immer
verriegelt werden (siehe Abbildung unten).
