Tp Turntable; Transportverriegelung - TP 235 MOBILE Betriebsanleitung Und Ersatzteilkatalog

8.7 TP TURNTABLE

Wenn der Holzhacker mit dem Drehkranz TP TURNTABLE ausgestattet ist, ist der Holzhacker
unabhängig vom Anhängergestell drehbar. Dies ist nützlich, wenn der Bediener den Holzhacker
von der Seite anstelle von hinten beschicken möchte.

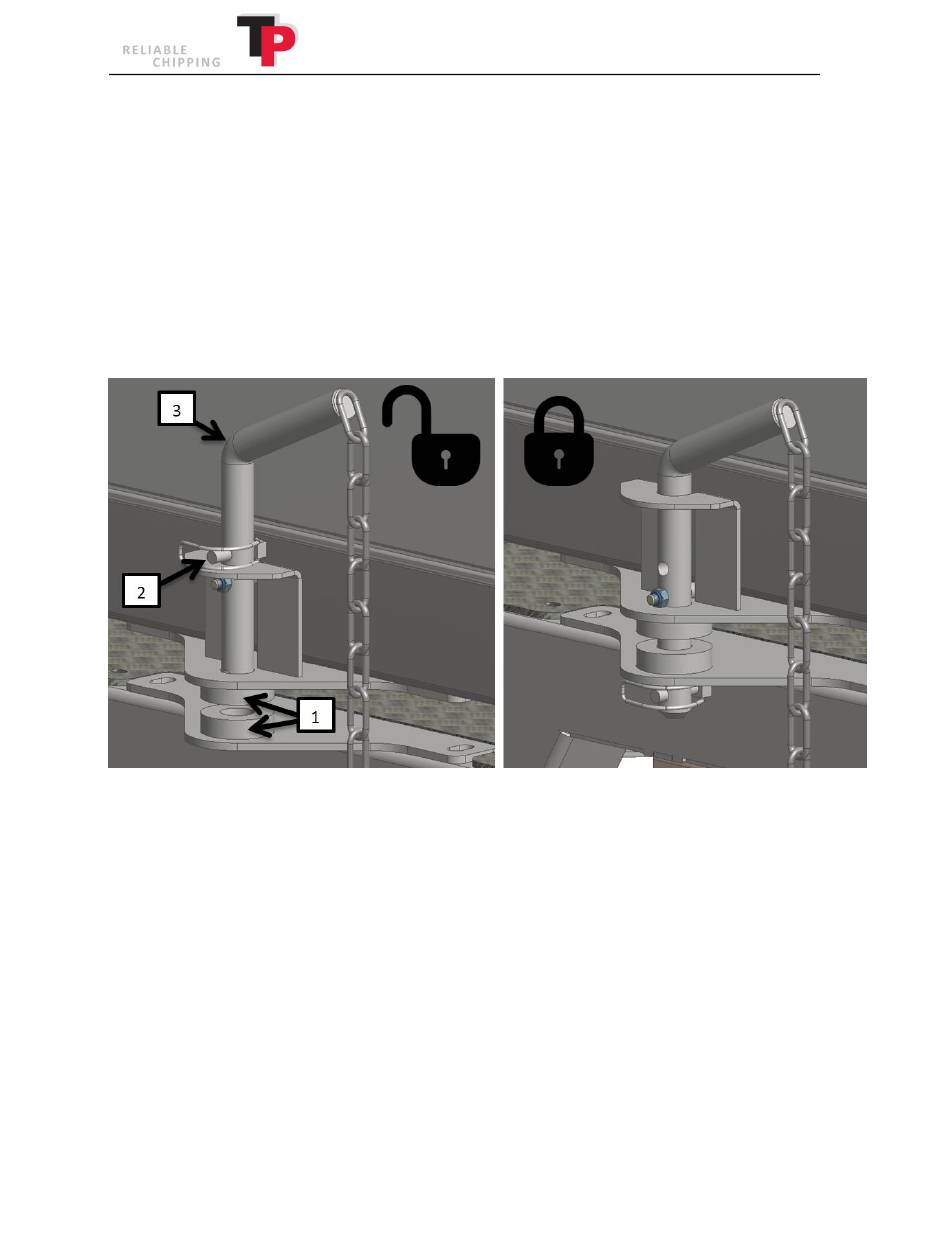

8.7.1 Transportverriegelung

Die Transportverriegelung muss sich während des Transports auf öffentlichen Straßen stets in der
Transportstellung befinden.
Transportstellung
1. Stellen Sie sicher, dass der Holzhacker so ausgerichtet ist, dass die Vorderseite in Richtung
Anhängerkupplung zeigt und die beiden Verriegelungsösen (1) aufeinander ausgerichtet
sind.
2. Nehmen Sie den Stift (2) aus der oberen Bohrung im Verschlussbügel (3).
3. Halten Sie den Verschlussbügel (3) fest und führen Sie sie ganz nach unten.
4. Setzen Sie den Stift (2) in die untere Bohrung im Verschlussbügel (3) ein. Der Drehkranz ist
nun in der Transportstellung verriegelt.
Betriebsstellung
Um die Transportstellung zu entriegeln, führen Sie die Schritte zur Verriegelung in der
Transportstellung in umgekehrter Reihenfolge durch.
34
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
