- Seite 1 OptiPlex 7780 All-In-One Setup und technische Daten Vorschriftenmodell: W26C Vorschriftentyp: W26C001/W26C002 May 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einrichten des Computers......................4 2 Ansichten des OptiPlex 7780 All-in-One..................10 Vorderseite....................................10 Einziehbare Kamera................................11 Links....................................... 12 Rechts....................................13 Rückseite....................................14 Unten..................................... 15 Layout der Systemplatine..............................16 3 Technische Daten des OptiPlex 7780 All-in-One................17 Abmessungen und Gewicht..............................17 Prozessoren..................................17 Chipsatz....................................18 Betriebssystem.................................. -
Seite 4: Einrichten Des Computers
Einrichten des Computers 1. Stellen Sie den Ständer auf. Abbildung 1. Gelenkarmständer Einrichten des Computers... - Seite 5 Abbildung 2. Höhenverstellbarer Ständer 2. Richten Sie die Tastatur und Maus ein. ANMERKUNG: Eine Anleitung zum Setup finden Sie in der Dokumentation Ihrer Tastatur und Maus. Einrichten des Computers...
- Seite 6 3. Führen Sie das Netzkabel durch den Ständer und schließen Sie anschließend das Netzkabel an. Einrichten des Computers...
- Seite 7 4. Drücken Sie den Netzschalter. Einrichten des Computers...
- Seite 8 5. Fertigstellen des Windows-Setup. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: • Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless-Netzwerk verbinden, geben Sie das Kennwort für das Wireless-Netzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 9 Klicken Sie in SupportAssist auf das Ablaufdatum, um den Service zu verlängern bzw. zu erweitern. Dell Update Aktualisiert Ihren Computer mit wichtigen Fixes und neuen Gerätetreibern, sobald sie verfügbar werden. Weitere Informationen zum Verwenden von Dell Update finden Sie im Wissensdatenbankartikel SLN305843 unter www.dell.com/support.
-
Seite 10: Ansichten Des Optiplex 7780 All-In-One

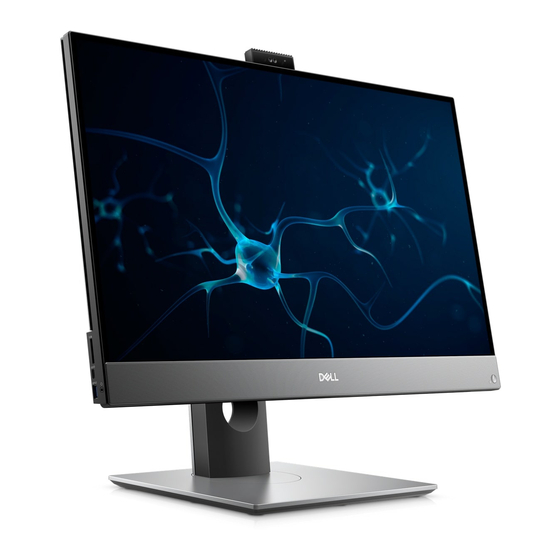

Ansichten des OptiPlex 7780 All-in-One Vorderseite 1. Full HD-Webcam 2. Kamerastatusanzeige 3. Anzeige 4. Lautsprecher 5. Betriebsschalter/Betriebsanzeige 6. Array-Mikrofone Ansichten des OptiPlex 7780 All-in-One... -
Seite 11: Einziehbare Kamera
Einziehbare Kamera ANMERKUNG: Je nach bestellter Konfiguration verfügt Ihr Computer nur über eine Kamera oder eine Kamera und eine Infrarot-Kamera. 1. Kamera 2. Infrarot-Kamera 3. Infrarotsender 4. Kamerastatusanzeige Ansichten des OptiPlex 7780 All-in-One... -
Seite 12: Links
Links 1. SD 4.0-Kartensteckplatz 2. USB 3.2 Gen 2-Port (Typ C) 3. Universelle Audio-Buchse 4. USB 3.2 Gen 1-Port (Typ A mit PowerShare) Ansichten des OptiPlex 7780 All-in-One... -
Seite 13: Rechts
Rechts 1. Festplattenstatusanzeige Ansichten des OptiPlex 7780 All-in-One... -
Seite 14: Rückseite
Rückseite 1. Hintere Abdeckung 2. Abdeckung des Ständers 3. Einschub für Kensington-Sicherheitskabel 4. Untere Abdeckung 5. Ständer 1. Schraubenloch der Kabelabdeckung 2. HDMI-In-Port 3. HDMI-Out-Port 4. DP++ 1.4/HDCP 2.3-Port • HDMI 1.4b für UMA-Grafikkarte Ansichten des OptiPlex 7780 All-in-One... -
Seite 15: Unten
6. USB 3.2 Gen 2-Ports (Typ A) mit Smart Power on 7. USB 3.2 Gen 2-Ports (Typ A) 8. Audioausgangsport 9. Netzanschluss 10. LED-Statusanzeige des Netzteils Unten 1. Taste für den integrierten Bildschirm-Selbsttest 2. Service-Tag-Etikett Ansichten des OptiPlex 7780 All-in-One... -
Seite 16: Layout Der Systemplatine
10. Anschluss für SIO-Signalkabel 11. Anschluss für SIO-Stromkabel 12. Anschluss des Audioplatinenkabels 13. Kabelanschluss des Mikrofonmoduls 14. Anschluss des Lautsprecherkabels 15. Knopfzellenbatterie 16. Anschluss des Netzschalterkabels 17. Bildschirmkabel-Anschluss 18. M.2-WLAN-Anschluss 19. Anschluss des Netzteillüfterkabels 20. Touchscreen-Kabelanschluss 21. Prozessor Ansichten des OptiPlex 7780 All-in-One... -
Seite 17: Technische Daten Des Optiplex 7780 All-In-One
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 18: Chipsatz
• Windows 10 Pro Education (64 Bit) • Ubuntu 18.04 (64 Bit) Weitere Informationen zu Dell OS Recovery Image finden Sie unter „Herunterladen und Verwenden des Dell OS Recovery Image in Microsoft Windows“ auf Dell Support-Website. Kommerzielle Plattform, Windows 10, N-2 und 5-jährige Betriebssystemunterstützung: Alle neu eingeführten kommerziellen Plattformen ab 2019 und später (Latitude, OptiPlex und Dell Precision) sind für die neueste werkseitig... -
Seite 19: Arbeitsspeicher
Weitere Informationen über N-2 und die 5-jährige Windows-Betriebssystemunterstützung finden Sie unter „Dell Windows as a Service (WaaS)“ unter Dell Support-Website. EOML 411 Der OptiPlex 7780 All-in-One testet weiterhin die kommenden Windows 10-Versionen (halbjährlicher Kanal) für die Dauer von fünf Jahren nach der Produktion, einschließlich Herbst- und Frühlingsversionen von Microsoft. Arbeitsspeicher Tabelle 5. Arbeitsspeicher Beschreibung Werte Steckplätze... -
Seite 20: Kommunikation
Sie im Knowledge Base-Artikel SLN301626. Kommunikation Ethernet Tabelle 8. Ethernet – Technische Daten Beschreibung Werte Modellnummer Intel i219LM Übertragungsrate 10/100/1000 MBit/s Wireless-Modul Tabelle 9. Wireless-Modul – Technische Daten Beschreibung Werte Modellnummer Intel Wi-Fi 6 AX201 Qualcomm QCA61x4a Technische Daten des OptiPlex 7780 All-in-One... -
Seite 21: Audio
• Eine M.2-2230/2280-SSD (Klasse 35, 40) und eine 2,5-Zoll-Festplatte • M.2-2230/2280-Dual-SSDs (Klasse 35, 40) • M.2-2230/2280-Dual-SSDs (Klasse 35, 40) und eine 2,5-Zoll-Festplatte • Eine 2,5-Zoll-Festplatte und ein Intel Optane-Speicher (M.2) mit 16 GB/32 GB Technische Daten des OptiPlex 7780 All-in-One... -
Seite 22: Intel Optane-Speicher
Schnittstelle Gen 3 PCIe x4 NVMe Anschluss M.2 2280 Unterstützte Konfigurationen 16 GB, 32 GB Kapazität Bis zu 32 GB Speicherkartenleser Tabelle 13. Technische Daten des Medienkartenlesegeräts Beschreibung Werte Eine Secure Digital (SD) 4.0-Speicherkarte Technische Daten des OptiPlex 7780 All-in-One... -
Seite 23: Kamera
Tabelle 15. Full HD-Webcam Beschreibung Werte Anzahl der Kameras Einprozessorsystem FHD-RGB-Kamera Standort Kamera an der Vorderseite Sensortyp CMOS Sensortechnologie Auflösung Kamera Standbild 2,07 Megapixel Video 1920 x 1080 (FHD) bei 30 fps Diagonaler Betrachtungswinkel 77,4 Grad Technische Daten des OptiPlex 7780 All-in-One... -
Seite 24: Netzteil
Netzteil Tabelle 16. Spezifikationen des Netzteils für OptiPlex 7780 All-in-One Beschreibung Werte 220 W Platin Durchmesser (Anschluss) Nicht unterstützt Eingangsspannung 90 V Wechselspannung bis 264 V Wechselspannung Eingangsfrequenz 47 Hz bis 63 Hz Eingangsstrom (maximal) 3,6 A Ausgangsstrom (Dauerstrom) •... -
Seite 25: Video
Höhe über NN (maximal) 0 m bis 3 048 m (0 Fuß bis 10 000 Fuß) 0 m bis 10.668 m (0 Fuß bis 35.000 Fuß) * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. Technische Daten des OptiPlex 7780 All-in-One... -
Seite 26: Sicherheit
SafeGuard and Response, powered by VMware Carbon Black und SecureWorks Virenschutz der nächsten Generation (NGAV) Endpoint Detection and Response (EDR) Threat Detection and Response (TDR) Managed Endpoint Detection and Response Incident Management Retainer Emergency Incident Response SafeData Technische Daten des OptiPlex 7780 All-in-One... -
Seite 27: Umgebungsbedingungen
Optionale externe Lautsprecher, Dell Pro Stereo-Headset UC350 Tastatur Kabelgebundene Tastatur von Dell, drahtlose Tastatur von Dell, Smart Card-Tastatur von Dell Maus Kabelgebundene Maus von Dell, kabellose Maus von Dell, USB-Laser-Maus von Dell, Fingerabdruckleser-Maus von Dell Stift Technische Daten des OptiPlex 7780 All-in-One... -
Seite 28: Service Und Support
Tabelle 25. Zubehör(fortgesetzt) Zubehör Targus-Stift für kapazitive Touch-Geräte Zusätzlicher Monitor Geeignet für ausgewählte Dell Professional-, UltraSharp-, und E-Series-Monitore Schlösser Edles kundenspezifisches AIO-Plattenschloss, Dell Kombinationsschloss LC300, Dell Premiumschloss LP500, KensingtonTwin Head- Schloss, abschließbare Dell Anschlussabdeckung Ständer • Gelenkarm-Ständer • Höhenverstellbarer Ständer Service und Support Tabelle 26. -
Seite 29: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
3. Klicken Sie auf Search (Suche), um die zugehörigen Artikel abzurufen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
