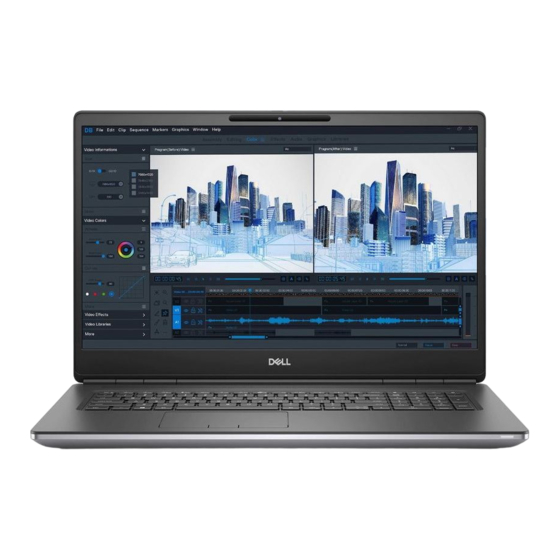

Dell Precision 7760 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. Advanced 7760
  6. Bedienungsanleitung

Dell Precision 7760 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Precision 7760:
Inhaltsverzeichnis

Werbung

Quicklinks

Precision 7760
Service-Handbuch
Vorschriftenmodell: P44E
Vorschriftentyp: P44E002
Juni 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7760

Inhaltszusammenfassung für Dell Precision 7760

  • Seite 1 Precision 7760 Service-Handbuch Vorschriftenmodell: P44E Vorschriftentyp: P44E002 Juni 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................10 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................12 Hauptkomponenten von Precision 7760........................... 13 SD-Karte....................................15 Entfernen der SD-Karte..............................15 Installieren der SD-Karte............................... 15 Sekundäres M.2 SSD-Laufwerk............................16 Entfernen des sekundären M.2-SSD-Laufwerks.......................
  • Seite 4 Tastatur....................................41 Entfernen der Tastatur..............................41 Einbauen der Tastatur..............................42 Primäres Speichermodul..............................44 Entfernen des primären Speichermoduls........................44 Einsetzen des primären Speichermoduls........................45 Innerer Rahmen................................... 46 Entfernen des inneren Rahmens..........................46 Installieren des inneren Rahmens..........................48 Smart Card-Kartenträger..............................50 Entfernen des SmartCard-Lesegeräts........................50 Einbauen des SmartCard-Lesegeräts......................... 50 Touchpad-Taste...................................
  • Seite 5 System-Setup-Optionen..............................115 System- und Setup-Kennwort............................122 Zuweisen eines System-Setup-Kennworts.......................122 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............122 Löschen von BIOS- (System-Setup) und Systemkennwörtern................123 Kapitel 5: Fehlerbehebung......................124 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............124 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 124 Inhaltsverzeichnis...
  • Seite 6 Verhalten der Diagnose-LED............................125 Zurücksetzen der Echtzeituhr (RTC)..........................127 Aktualisieren des BIOS (USB-Stick)..........................127 Aktualisieren des BIOS...............................128 Ein- und Ausschalten des WLAN............................. 128 Reststromentladung................................128 Entladen des Reststroms (Kaltstart)..........................129 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............130 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 9: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • Empfohlene Werkzeuge • Schraubenliste • Hauptkomponenten von Precision 7760 • SD-Karte • Sekundäres M.2 SSD-Laufwerk • Bodenabdeckung • Akku •...

  • Seite 12: Schraubenliste

    ● Kreuzschlitzschraubendreher Größe 0 ● Kreuzschlitzschraubendreher Größe 1 ● Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.

  • Seite 13: Hauptkomponenten Von Precision 7760

    Netzschalter-Baugruppe mit M2x3 Fingerabdruckleser Darwin-Kabelhalterung M2x3 Bildschirmkabelhalterung M2x5 Systemplatine M2x5 GPU-Karte M2x5 Mittlere Abdeckung M2x3 Scharnierschrauben M2.5x2.5 Bildschirm M2.5x2.5 M2x2,5 Bildschirmscharniere M2.5x2.5 Hauptkomponenten von Precision 7760 Die folgende Abbildung zeigt die wichtigsten Komponenten von Precision 7760. Entfernen und Einbauen von Komponenten...
  • Seite 14 1. Bodenabdeckung 2. Akku 3. Mittlere Abdeckung 4. Netzadapteranschluss 5. Systemplatine 6. Innerer Rahmen 7. Handballenstütze 8. Tastatur Entfernen und Einbauen von Komponenten...

  • Seite 15: Sd-Karte

    21. Smartcardlesegerät-Modul 22. M.2-SSD-Laufwerk ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. SD-Karte...

  • Seite 16: Sekundäres M.2 Ssd-Laufwerk

    Schritte Setzen Sie die SD-Karte in den Steckplatz im Computer ein, bis sie einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Sekundäres M.2 SSD-Laufwerk Entfernen des sekundären M.2-SSD-Laufwerks Voraussetzungen ANMERKUNG: Für Computer, die mit M.2 2280 PCIe Gen4 SSD in Steckplatz 0 ausgeliefert werden.
  • Seite 17 Für Computer ohne SSD-Tür-Konfiguration Entfernen und Einbauen von Komponenten...

  • Seite 18: Installieren Des Sekundären M.2 Ssd-Moduls

    Schritte 1. Für Computer mit SSD-Tür-Konfiguration: a. Hebeln Sie mithilfe eines Kunststoffstifts die SSD-Tür von der Einkerbung ab. ANMERKUNG: Die SDD-Tür ist an einer Seite an der Bodenabdeckung befestigt und kann nicht abgetrennt werden. b. Führen Sie das Verfahren von Schritt 3 bis Schritt 8 durch. 2.
  • Seite 19 ANMERKUNG: Dieser Steckplatz unterstützt nur M.2 2280 PCIe Gen4 Solid-State-Drive-Laufwerke und bietet keine Unterstützung für Optane, SATA oder M.2 2230 Solid-State-Laufwerke. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der sekundären M.2-SSD und bietet eine visuelle Darstellung des Installationsverfahrens.
  • Seite 20 Schritte 1. Setzen Sie das M.2 2280 SSD-Laufwerk in den entsprechenden Steckplatz auf dem SSD-Träger ein. 2. Richten Sie die Laschen auf der SSD-Kühlplatte an den Laschenhalterungen auf dem SSD-Träger schräg aus. 3. Platzieren Sie die SSD-Kühlplatte über dem M.2-SSD-Modul. ANMERKUNG: Richten Sie die Laschenhalterung auf der Kühlplatte in der Nähe der Schraubenbohrung vorsichtig an der Lasche auf dem SSD-Träger aus.

  • Seite 21: Bodenabdeckung

    Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
  • Seite 22 Schritte 1. Lösen Sie die acht unverlierbare Schraube, mit der die Bodenabdeckung am Computer befestigt ist. 2. Für Modelle, die ohne Smartcard-Leser ausgeliefert werden, hebeln Sie die Bodenabdeckung beginnend von der Aussparung an der unteren Seite der Bodenabdeckung ab. Entfernen und Einbauen von Komponenten...
  • Seite 23 ANMERKUNG: Für Modelle, die ohne Smartcard-Leser ausgeliefert werden, hebeln Sie die Bodenabdeckung beginnend von dem Steckplatz für den SmartCard-Leser an der unteren rechten Seite der Bodenabdeckung auf. Verwenden Sie Ihre Finger zum Aufhebeln der Bodenabdeckung, da die Verwendung von Kunststoffstiften oder anderen scharfen Gegenständen die Bodenabdeckung beschädigen kann.

  • Seite 24: Anbringen Der Bodenabdeckung

    5. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 25 Entfernen und Einbauen von Komponenten...

  • Seite 26: Akku

    Schritte 1. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an. 2. Schieben Sie die Bodenabdeckung in ihren Steckplatz, bis sie hörbar einrastet. 3. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1.

  • Seite 27: Entfernen Des Akkus

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 28: Einsetzen Des Akkus

    Schritte 1. Entfernen Sie die drei M2x5-Schrauben, mit denen der Akku am Computer befestigt ist. 2. Heben Sie den Akku schräg an und schieben Sie ihn aus dem Computergehäuse. 3. Ziehen Sie das Klebeband ab und lösen Sie das Akkukabel vom Akku. 4.
  • Seite 29 Entfernen und Einbauen von Komponenten...

  • Seite 30: Ssd-Laufwerk

    Schritte 1. Führen Sie das Akkukabel durch die Kabelführungen am Akku. 2. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 3. Bringen Sie das Klebeband zur Befestigung des Batteriekabels an der Batterie an. 4. Richten Sie die Laschen des Akkus schräg an den Laschen am Computergehäuse aus. 5.

  • Seite 31: Installieren Des Primären M.2 Ssd-Moduls

    a. Entfernen Sie die Schraube (M2x3), mit der das M.2-SSD-Laufwerk am Computer befestigt ist. b. Entfernen Sie die M.2-SSD. 4. Für M.2 2230-SSD: a. Entfernen Sie die Schraube (M2x3), mit der das SSD-Modul befestigt ist. b. Entfernen Sie das SSD-Modul aus dem Computer. c.

  • Seite 32: Sekundäres Speichermodul

    Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die SD-Karte ein. 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Sekundäres Speichermodul Entfernen des sekundären Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 33: Sim-Karte

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.

  • Seite 34: Installieren Der Sim-Karte

    Schritte 1. Schieben Sie die SIM-Kartenabdeckung vorsichtig in Richtung der linken Seite des SIM-Kartensteckplatzes, um die SIM- Kartenabdeckung zu entriegeln. VORSICHT: Die SIM-Kartenabdeckung ist sehr empfindlich und kann leicht beschädigt werden, wenn Sie vor dem Öffnen nicht ordnungsgemäß entsperrt ist. 2.

  • Seite 35: Wlan-Karte

    Schritte 1. Schieben Sie die SIM-Karte in den SIM-Kartensteckplatz. 2. Klappen Sie die SIM-Kartenabdeckung nach unten. 3. Schieben Sie die SIM-Kartenabdeckung zur rechten Seite des Computers, um die Abdeckung zu verriegeln. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die SD-Karte ein.

  • Seite 36: Einbauen Der Wlan-Karte

    Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die WLAN-Kartenhalterung von der WLAN-Karte. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte schräg aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 37 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 38: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 39: Tastaturgitter

    Schritte 1. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WWAN-Karte für den Computer. Tabelle 3. Farbcodierung des Antennenkabels Antennenkabelfarbe Stifte-Definition Weiß/Grau ANT0 Blau ANT1 Orange ANT2 Schwarz/Grau ANT3 Die Anschlüsse sind auch auf dem WWAN-Kartensteckplatz aufgedruckt.

  • Seite 40: Einbauen Des Tastaturgitters

    Info über diese Aufgabe Die Abbildung zeigt die Position des Tastaturgitters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die Oberkante des Tastaturgitters beginnend mit den Aussparungen ab und arbeiten Sie sich entlang der Seiten und der Unterkante.

  • Seite 41: Tastatur

    Schritte 1. Richten Sie das Tastaturgitter an seiner Position auf der Tastatur aus. 2. Drücken Sie die Ränder des Tastaturgitters, bis es hörbar einrastet. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die SD-Karte ein. 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 42: Einbauen Der Tastatur

    Schritte 1. Heben Sie den Riegel an und trennen Sie das FPC-Tastaturkabel und das FPC-Kabel für die Tastaturhintergrundbeleuchtung von den Anschlüssen auf dem Touchpadmodul. 2. Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. 3. Entfernen Sie die sechs (M2x2) Schrauben, mit denen die Tastatur an der Handballenstütze befestigt ist. 4.
  • Seite 43 Schritte 1. Führen Sie das FPC-Tastaturkabel und das FPC-Kabel für die Tastaturhintergrundbeleuchtung durch die Öffnung auf der Handballenstütze. 2. Richten Sie die Laschen der Tastatur schräg an den Laschen des Gehäuses aus. 3. Platzieren Sie die Tastatur auf der Handballenstütze. 4.

  • Seite 44: Primäres Speichermodul

    Primäres Speichermodul Entfernen des primären Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das Tastaturgitter. 6.

  • Seite 45: Einsetzen Des Primären Speichermoduls

    2. Schieben Sie die Speicherabdeckung in Richtung der rechten Seite des Computers und heben Sie die Abdeckung vom Speichermodul 3. Hebeln Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 4. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die obigen Schritte, falls ein weiterer Speicher installiert ist.

  • Seite 46: Innerer Rahmen

    2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. 3. Richten Sie die beiden Klemmen auf der Speicherabdeckung vorsichtig an den Schlitzen am Computergehäuse aus und schieben Sie die Klemmen unter das Gehäuse.
  • Seite 47 Schritte 1. Für Computer mit WWAN-Karte: a. Entfernen Sie die Schraube (M2x3), die zur Befestigung der Darwin-Halterung dient. b. Entfernen Sie die Darwin-Halterung vom Computer. c. Trennen Sie die beiden Darwin-Antennenkabel vom Anschluss auf der Systemplatine. 2. Lösen Sie das WLAN- und das WWAN-Antennenkabel aus der Kabelführung. 3.

  • Seite 48: Installieren Des Inneren Rahmens

    Installieren des inneren Rahmens Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des inneren Rahmens und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 49 Schritte 1. Verlegen Sie die FPC-Kabel für Tastatur und Tastaturhintergrundbeleuchtung sorgfältig durch den inneren Rahmen und platzieren Sie den inneren Rahmen auf dem Computergehäuse. 2. Bringen Sie die zehn Schrauben (M2x3) zur Befestigung des inneren Rahmens wieder an. 3. Verlegen Sie die WLAN- und WWAN-Antennenkabel durch die Kabelführungen. 4.

  • Seite 50: Smart Card-Kartenträger

    Smart Card-Kartenträger Entfernen des SmartCard-Lesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 51: Touchpad-Taste

    Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie das SmartCard-Lesegerät am entsprechenden Steckplatz in den Computer ein und richten Sie es aus. 2. Bringen Sie die beiden Schrauben (M2x2.5) zur Befestigung des SmartCard-Lesegeräts wieder an. 3.

  • Seite 52: Installieren Der Touchpad-Tasten

    8. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position der Touchpad-Tasten und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Für Modelle, die mit einem SmartCard-Lesegerät ausgeliefert werden, trennen Sie das FFC-Kabel des SmartCard-Lesers von der USH-Tochterplatine und ziehen das FFC-Kabel des SmartCard-Lesers vom Touchpad ab.

  • Seite 53: Sd-Kartenleser

    Schritte 1. Setzen Sie die Touchpad-Tasten in den Steckplatz auf der Handballenstütze ein. 2. Bringen Sie die beiden Schrauben (M2x2.5) zur Befestigung der Touchpad-Tasten an der Handballenstütze wieder an. 3. Schließen Sie das FPC-Kabel der Touchpad-Tasten an den Anschluss im Touchpad an. 4.

  • Seite 54: Einbauen Des Sd-Kartenlesers

    Info über diese Aufgabe Die Abbildung zeigt die Position des SD-Kartenlesers und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das FPC-Kabel des SD-Kartenlesers vom Anschluss auf der Systemplatine. 2. Drehen Sie den Computer um und trennen Sie das LED-Platinen-FFC vom SD-Kartenleser auf der Unterseite des Computers. 3.

  • Seite 55: Kühlkörper

    Schritte 1. Richten Sie den SD-Kartenleser mit dem FPC in seinem Steckplatz auf die Handballenstütze aus. 2. Setzen Sie den SD-Kartenleser mit dem FPC auf die Handballenstütze und führen Sie das SD-Kartenleser-FPC durch die Öffnung auf der Handballenstütze. 3. Bringen Sie die Schraube (M2.5x2.5) zur Befestigung des SD-Kartenlesers an der Handballenstütze wieder an. 4.
  • Seite 56 Info über diese Aufgabe Die Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Netzadapterkabel und nehmen Sie das Kabel aus der Kühlkörperbaugruppe. 2. Trennen Sie die beiden Lüfterkabel von den Anschlüssen auf der Systemplatine. 3.

  • Seite 57: Einbauen Der Kühlkörperbaugruppe

    ANMERKUNG: Bei Computern, die mit der UMA-Grafikkarte ausgeliefert werden, werden die Kühlplatten in der linken Hälfte der Kühlkörperbaugruppe angezeigt. Einbauen der Kühlkörperbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Tastatur und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 58: Betriebsschalterplatine

    Schritte 1. Richten Sie die Kühlkörperbaugruppe an ihrem Steckplatz aus und setzen Sie sie in den Computer ein. 2. Für Computer, die mit der UMA-Grafikkarte ausgeliefert werden: a. Ziehen Sie die vier unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...

  • Seite 59: Einbauen Der Netzschalterplatine

    Schritte 1. Trennen Sie das FFC-Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 2. Lösen Sie das FFC-Kabel der Netzschalterplatine von der Handballenstütze. 3. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Netzschalterplatine am Computer befestigt ist. 4. Entfernen Sie die Netzschalterplatine mit dem FFC-Kabel der Netzschalterplatine vom Computer. 5.

  • Seite 60: Netzschalterplatine Mit Fingerabdruckleser

    Schritte 1. Verbinden Sie das FFC-Kabel der Netzschalterplatine mit der Netzschalterplatine. 2. Richten Sie die Netzschalterplatine aus und platzieren Sie sie mit dem FFC-Netzschalterkabel im entsprechenden Steckplatz am Computer. 3. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen die Netzschalterplatine am Computer befestigt ist. 4.

  • Seite 61: Bauen Sie Die Netzschalterplatinen-Baugruppe Mit Fingerabdruckleser Ein

    Schritte 1. Entfernen Sie die Schraube (M2x3) zur Befestigung der Netzschalterbaugruppe mit Fingerabdruckleser-FPC-Kabelhalterung an der Netzschalterplatine. 2. Entfernen Sie die Netzschalterbaugruppe mit Fingerabdruckleser-FPC-Kabelhalterung von der Netzschalterplatine. 3. Trennen Sie die das FPC-Kabel der Netzschalterbaugruppe mit Fingerabdruckleser von der Netzschalterplatine. 4. Trennen Sie das FFC-Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 5.

  • Seite 62: Netzschalter

    Schritte 1. Verbinden Sie das FFC-Kabel der Netzschalterplatine mit der Netzschalterplatine. 2. Richten Sie die Netzschalterplatine aus und platzieren Sie sie mit dem FFC-Netzschalterkabel im entsprechenden Steckplatz am Computer. 3. Bringen Sie die zwei Schrauben (M2x3), mit denen die Netzschalterplatine am Computer befestigt ist, wieder an. 4.

  • Seite 63: Einbauen Des Netzschalters

    Info über diese Aufgabe Die Abbildung zeigt die Position des Netzschalters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen der Netzschalter an seinem Steckplatz am Computer befestigt ist. 2. Entfernen Sie den Netzschalter aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 64: Netzschalterbaugruppe Mit Fingerabdruckleser

    Schritte 1. Setzen Sie den Netzschalter in den Steckplatz auf dem Computer ein. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung des Netzschalters wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatine ein. 2. Bauen Sie die Kühlkörperbaugruppe ein. 3.

  • Seite 65: Einbauen Der Netzschalterbaugruppe Mit Fingerabdruckleser

    Schritte 1. Entfernen Sie die Schraube (M2x3) zur Befestigung der Netzschalterbaugruppe mit Fingerabdruckleser-FPC-Kabelhalterung an der Netzschalterplatine. 2. Entfernen Sie die Netzschalterbaugruppe mit Fingerabdruckleser-FPC-Kabelhalterung von der Netzschalterplatine. 3. Trennen Sie die das FPC-Kabel der Netzschalterbaugruppe mit Fingerabdruckleser von der Netzschalterplatine. 4. Trennen Sie das FFC-Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 5.

  • Seite 66: Gpu-Stromkabel

    Schritte 1. Setzen Sie die Netzschalterbaugruppe mit Fingerabdruckleser in den entsprechenden Steckplatz auf dem Computer. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung der Netzschalterbaugruppe mit Fingerabdruckleser wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatinen-Baugruppe mit Fingerabdruckleser ein. 2.

  • Seite 67: Installieren Des Gpu-Stromkabels

    Schritte 1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der GPU-Karte zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel von der GPU-Karte zu trennen. 3. Führen Sie die oben angegebenen Schritte durch, um das GPU-Stromkabel von der Systemplatine zu trennen. 4.

  • Seite 68: Systemplatine

    Schritte 1. Befestigen Sie das GPU-Stromkabel an seinem Steckplatz im Computer. 2. Trennen Sie das GPU-Stromkabel von dem Anschluss auf der Systemplatine. 3. Schieben Sie den GPU-Stromkabelanschluss in den entsprechenden Steckplatz, um das GPU-Stromkabel mit der GPU-Karte zu verbinden. 4. Verriegeln Sie den GPU-Stromkabelanschluss, um die GPU-Karte zu befestigen. Nächste Schritte 1.
  • Seite 69 11. Entfernen Sie das Tastaturgitter. 12. Entfernen Sie die Tastatur. 13. Entfernen Sie den primären Speicher. 14. Entfernen Sie die Kühlkörper-Baugruppe. 15. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine: 1.
  • Seite 70 1. Primärer Speichermodulsteckplatz 2. Anschluss für GPU-Stromkabel 3. Kabel für SD-Kartenleser 4. Anschluss des Knopfzellenbatteriekabels 5. Anschluss des Lautsprecherkabels ANMERKUNG: Für Modelle, die mit einer separaten GPU-Karte ausgeliefert werden: Entfernen und Einbauen von Komponenten...
  • Seite 71 Schritte 1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der Systemplatine auf der Oberseite des Systems zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel vom Anschluss auf der Systemplatine zu trennen.

  • Seite 72: Einbauen Der Systemplatine

    11. Hebeln Sie die Knopfzellenbatterie, die sich unter der Systemplatine befindet, von der Handballenstütze ab, während Sie die Systemplatine anheben. ANMERKUNG: Beim Austausch der Systemplatine muss die Typ-C-Halterung auf der linken Seite unter der Systemplatine in die neue Systemplatine verlegt werden. ANMERKUNG: Wenn die Typ-C-Halterung von der Systemplatine getrennt wird, nachdem die Systemplatine aus dem Computer entfernt wurde, befestigen Sie die Halterung wieder auf der Systemplatine.
  • Seite 73 Entfernen und Einbauen von Komponenten...
  • Seite 74 Schritte ANMERKUNG: Beim Austausch der Systemplatine muss die Typ-C-Halterung auf der linken Seite unter der Systemplatine in die neue Systemplatine verlegt werden. Befestigen Sie die Knopfzellenbatterie an der Handballenstütze und setzen Sie die Systemplatine in den Steckplatz an der Handballenstütze. 2.

  • Seite 75: Netzadapteranschluss

    Nächste Schritte 1. Installieren Sie den inneren Rahmen. 2. Bauen Sie die Kühlkörperbaugruppe ein. 3. Bauen Sie die Tastatur ein. 4. Bauen Sie das Tastaturgitter ein. 5. Setzen Sie die SIM-Karte ein. 6. Installieren Sie den primären Speicher. 7. Setzen Sie die WWAN-Karte ein.

  • Seite 76: Einbauen Des Netzadapter-Ports

    2. Ziehen Sie das Bildschirmkabel aus der Kabelführung, um auf den Steckplatz auf dem Netzschalteranschluss zuzugreifen. 3. Entfernen Sie die Schraube (M2x3), mit der die Netzadapteranschlusshalterung befestigt ist. 4. Entfernen Sie die Netzadapteranschlusshalterung vom Computer. 5. Lösen Sie das Netzadapterkabel aus der Aussparung auf der Systemplatine und heben Sie die Kabelklemme aus dem Computergehäuse.

  • Seite 77: Gpu-Karte

    GPU-Karte Entfernen der GPU-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Batterie. 6.

  • Seite 78: Installieren Der Gpu-Karte

    Schritte 1. Entfernen Sie die drei Schrauben (M2x5), mit denen die GPU-Karte an der Handballenstütze befestigt ist. 2. Entfernen Sie die GPU-Karte aus dem Computer. Installieren der GPU-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 79: Lautsprecher

    7. Installieren Sie den primären Speicher. 8. Setzen Sie die WWAN-Karte ein. 9. Setzen Sie die WLAN-Karte ein. 10. Installieren Sie den sekundären Speicher. 11. Installieren Sie das primäre M.2 SSD-Laufwerk. 12. Bauen Sie die Batterie ein. 13. Bringen Sie die Bodenabdeckung 14.

  • Seite 80: Einbauen Des Lautsprechers

    Schritte 1. Ziehen Sie die Klebebandstücke zur Befestigung des Lautsprecherkabels von der Handballenstütze ab. 2. Hebeln Sie das Lautsprechermodul aus dem Steckplatz am oberen Rand der Handballenstütze. 3. Entfernen Sie das Speichermodul aus dem Computer. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 81 Schritte 1. Richten Sie das Lautsprechermodul aus und setzen Sie es in den Steckplatz am oberen Rand der Handballenstütze. 2. Bringen Sie die drei Stücke Klebeband an, um das Lautsprecherkabel an der Handballenstütze zu befestigen. Nächste Schritte 1. Bauen Sie die Systemplatine ein.

  • Seite 82: Mittlere Abdeckung

    18. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Mittlere Abdeckung Entfernen der mittleren Abdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3.

  • Seite 83: Einsetzen Der Mittleren Abdeckung

    Schritte 1. Entfernen Sie die vier Schrauben (M2x3), mit denen die mittlere Abdeckung befestigt ist. 2. Entfernen Sie die mittlere Abdeckung vom Computer. Einsetzen der mittleren Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 84: Bildschirmbaugruppe

    6. Bauen Sie die Tastatur ein. 7. Bauen Sie das Tastaturgitter ein. 8. Setzen Sie die SIM-Karte ein. 9. Installieren Sie den primären Speicher. 10. Setzen Sie die WWAN-Karte ein. 11. Setzen Sie die WLAN-Karte ein. 12. Installieren Sie den sekundären Speicher.
  • Seite 85 Entfernen und Einbauen von Komponenten...

  • Seite 86: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Öffnen Sie die Bildschirmbaugruppe in einem 45-Grad-Winkel und setzen Sie den Computer auf die Kante eines flachen Tisches, sodass die Bildschirmbaugruppe unter den Tisch ragen kann. ANMERKUNG: Trennen Sie bei Computern, die mit einer IR-Kamerakonfiguration ausgeliefert wurden, das Bildschirmkabel und das IR-Kamerakabel.
  • Seite 87 Schritte ANMERKUNG: Bevor Sie die Bildschirmbaugruppe installieren, stellen Sie sicher, dass die Bildschirmscharniere in einem 140- Grad-Winkel zur Bildschirmbaugruppe geöffnet sind, um die Bildschirmbaugruppe an der Handballenstütze einzupassen. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstütze aus. 2.

  • Seite 88: Handballenauflage

    ANMERKUNG: Schließen Sie bei Computern, die mit einer IR-Kamerakonfiguration ausgeliefert wurden, das Bildschirmkabel und das IR-Kamerakabel an. Verlegen Sie die Kabel vorsichtig zwischen den Scharnieren und dem Inneren der mittleren Abdeckung. Nächste Schritte 1. Bauen Sie den Netzadapterport ein. 2. Bauen Sie die Systemplatine ein.

  • Seite 89: Einbauen Der Handballenstütze

    Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Handballenstütze nach Durchführung der vorherigen Verfahren zum Entfernen von Teilen beim Austausch der Handballenstütze. Einbauen der Handballenstütze Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 90 Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Installieren Sie die mittlere Abdeckung. 3. Installieren Sie die Lautsprecher. 4. Bauen Sie den Netzadapterport ein. 5. Bauen Sie die Systemplatine ein. 6. Installieren Sie den inneren Rahmen. 7. Bauen Sie die Kühlkörperbaugruppe ein.

  • Seite 91: Bildschirmblende

    Bildschirmblende Entfernen der Bildschirmblende (ohne Touchfunktion) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 4. Entfernen Sie die Bodenabdeckung. 5.

  • Seite 92: Einbauen Der Bildschirmblende (Ohne Touchfunktion)

    Schritte 1. Hebeln Sie mithilfe eines flachen Werkzeugs oder eines Kunststoffstifts die Bildschirmblende von den beiden Aussparungen an der Unterkante der Bildschirmblende ab. 2. Arbeiten Sie sich von der Unterkante entlang der Seiten bis zur Oberkante der Bildschirmblende vor. ANMERKUNG: Verwenden Sie für das vorsichtige Aufhebeln der Bildschirmblende entlang der Außenkante der Bildschirmblende Ihre Hände und keinen Schraubendreher oder andere spitze Gegenstände, welche die Bildschirmabdeckung beschädigen könnten.
  • Seite 93 Schritte 1. Bringen Sie die Blende an der Bildschirmbaugruppe an. 2. Drücken Sie die Kanten der Bildschirmblende, bis diese in die Bildschirmbaugruppe einrastet. Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Installieren Sie die mittlere Abdeckung. 3. Installieren Sie die Lautsprecher. 4.

  • Seite 94: Bildschirm

    20. Setzen Sie die SD-Karte ein. 21. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirmdisplays (ohne Touchfunktion) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 95 Entfernen und Einbauen von Komponenten...
  • Seite 96 Entfernen und Einbauen von Komponenten...

  • Seite 97: Einbauen Des Bildschirmdisplays (Ohne Touchfunktion)

    Schritte 1. Entfernen Sie die zwei M2.5x2.5-Schrauben und die zwei M2x2.5-Schrauben, mit denen das Bildschirmdisplay an der Bildschirmbaugruppe befestigt ist. 2. Heben und drehen Sie das Bildschirmdisplay um, um auf das Bildschirmkabel zugreifen zu können. 3. Lösen Sie das leitfähige Klebeband vom Bildschirmkabel. 4.
  • Seite 98 Entfernen und Einbauen von Komponenten...
  • Seite 99 Schritte 1. Schließen Sie das Bildschirmkabel an den Anschluss auf der Rückseite des Bildschirmdisplays an und verriegeln Sie den Bildschirmkabelanschluss. 2. Bringen Sie den Gummiklebestreifen an, um den Bildschirmkabelanschluss abzudecken. 3. Befestigen Sie das transparente Klebeband und das leitfähige Klebeband über dem Gummiklebestreifen, um den Bildschirmkabelanschluss abzudecken.

  • Seite 100: Bildschirmscharniere

    9. Installieren Sie das GPU-Stromkabel. 10. Bauen Sie den SD-Kartenleser ein. 11. Bauen Sie die Tastatur ein. 12. Bauen Sie das Tastaturgitter ein. 13. Setzen Sie die SIM-Karte ein. 14. Installieren Sie den primären Speicher. 15. Setzen Sie die WWAN-Karte ein.

  • Seite 101: Einbauen Des Bildschirmscharniers (Ohne Touchfunktion)

    Schritte 1. Entfernen Sie die acht Schrauben (M2.5x2.5), mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt sind. 2. Entfernen Sie die Bildschirmscharniere. Einbauen des Bildschirmscharniers (ohne Touchfunktion) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 102: Kameraverschlusskappe

    Schritte 1. Stecken Sie das Bildschirmscharnier in den Schlitz an der Bildschirmbaugruppe. 2. Setzen Sie die acht Schrauben (M2.5x2.5) wieder ein, um das Bildschirmscharnier an der Bildschirmbaugruppe zu befestigen. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.

  • Seite 103: Einbauen Der Kameraverschlusskappe

    19. Entfernen Sie die Systemplatine. 20. Entfernen Sie die Lautsprecher. 21. Entfernen Sie die Bildschirmbaugruppe. 22. Entfernen Sie die Bildschirmblende. 23. Entfernen Sie den Bildschirm. Info über diese Aufgabe Die Abbildung zeigt die Position der Kameraverschlusskappe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 104: Kamera

    2. Setzen Sie die Kappe auf das Kameramodul. 3. Drücken Sie auf die Kappe, bis Sie hörbar einrastet, um die Kappe im Steckplatz zu befestigen. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein. 3. Bauen Sie die Bildschirmbaugruppe ein.

  • Seite 105: Installieren Der Kamera

    22. Entfernen Sie die Bildschirmblende. 23. Entfernen Sie den Bildschirm. 24. Entfernen Sie die Kameraverschlusskappe. Info über diese Aufgabe Die Abbildung zeigt die Position der Kamera und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Lösen Sie das Klebeband, welches das Kameramodul abdeckt. 2.
  • Seite 106 Schritte 1. Platzieren Sie das Kameramodul im entsprechenden Steckplatz auf der hinteren Bildschirmabdeckung. 2. Setzen Sie die Kameraverschlusskappe auf die obere Kante des Kameraauslösers. 3. Schließen Sie das Bildschirmkabel am Kameramodul an. 4. Bringen Sie das Klebeband zum Abdecken des Kameramoduls an. Nächste Schritte 1.

  • Seite 107: P-Sensorplatine

    P-Sensorplatine Entfernen der P-Sensorplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Batterie. 6.

  • Seite 108: Bildschirmkabel

    2. Drehen Sie die P-Sensorplatine um und platzieren Sie sie vorsichtig im Steckplatz auf der hinteren Bildschirmabdeckung. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein. 3. Bauen Sie die Bildschirmbaugruppe ein. 4. Installieren Sie die mittlere Abdeckung.

  • Seite 109: Einbauen Des Bildschirmkabels

    22. Entfernen Sie die Bildschirmbaugruppe. 23. Entfernen Sie die Bildschirmblende. 24. Entfernen Sie den Bildschirm. 25. Entfernen Sie den P-Sensor. Info über diese Aufgabe Die Abbildung zeigt die Position des Bildschirmkabels und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Bilder werden im nächsten Prüfzyklus hochgeladen.
  • Seite 110 Schritte 1. Verlegen und befestigen Sie das Bildschirmkabel an der hinteren Bildschirmabdeckung. 2. Schließen Sie das Bildschirmkabel an den Anschluss auf dem Kameramodul an. 3. Bringen Sie das Klebeband zum Abdecken des Kameramoduls an. Nächste Schritte 1. Installieren Sie den P-Sensor. 2.

  • Seite 111: Hintere Bildschirmabdeckung

    19. Installieren Sie den sekundären Speicher. 20. Installieren Sie das primäre M.2 SSD-Laufwerk. 21. Bauen Sie die Batterie ein. 22. Bringen Sie die Bodenabdeckung 23. Installieren Sie das sekundäre M.2 SSD-Laufwerk. 24. Setzen Sie die SD-Karte ein. 25. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 112 Zum Installieren der Komponenten legen Sie die hintere Bildschirmabdeckung auf einer ebenen Oberfläche ab. 1. Installieren Sie das Bildschirmkabel. 2. Bauen Sie die Kamera ein. 3. Installieren Sie die Kameraverschlusskappe. 4. Installieren Sie das Bildschirmscharnier. 5. Installieren Sie den P-Sensor. 6.

  • Seite 113: Kapitel 3: Software

    ● Windows 10 Pro China 64 Bit ● RHEL 8.4 ● Ubuntu 20.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads. Software...

  • Seite 114: Kapitel 4: System-Setup

    System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Vor der Verwendung des BIOS-Setup-Programms sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können. Verwenden Sie das BIOS-Setup-Programm für den folgenden Zweck: ●...

  • Seite 115: Boot Sequence

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●...
  • Seite 116 Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) General-System Information DIMM-Größe D Zeigt die Speichergröße DIMM D an. DIMM A_CPUn Zeigt die Speichergröße DIMM A für ein System mit mehreren Sockeln an. DIMM B_CPUn Zeigt die Speichergröße DIMM B für ein System mit mehreren Sockeln an. DIMM C_CPUn Zeigt die Speichergröße DIMM C für ein System mit mehreren Sockeln an.

  • Seite 117: Systemkonfiguration

    Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) General-System Information Integrated NIC 1 MAC Address Zeigt die SFP NIC MAC-Adresse des Computers an. Managed LOM MAC Address Zeigt die verwaltete LOM-MAC-Adresse des Computers an. Video Controller Zeigt den Videocontroller-Typ des Computers. dGPU Video Controller Zeigt die Angaben zur Grafikkarte des Computers.

  • Seite 118: Security (Sicherheit)

    Tabelle 5. System-Setup-Optionen – Menü „System Configuration“ (fortgesetzt) Systemkonfiguration Thunderbolt Adapter Configuration Aktivieren oder Deaktivieren der Thunderbolt-Technologieunterstützung. Audio Aktivieren oder deaktivieren Sie den integrierten Audio-Controller. USB PowerShare Aktiviert bzw. deaktiviert die USB-PowerShare-Funktion. Touchscreen Aktiviert oder deaktiviert den Touchscreen. Unobtrusive Mode Aktivierung bzw.
  • Seite 119 Tabelle 7. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Security (Sicherheit) PTT Security Aktivieren oder Deaktivieren von Sichtbarkeit von Intel-Plattform Trust-Technologie (PTT) für das Betriebssystem. Absolute I Über dieses Feld können Sie die BIOS-Modulschnittstelle des optionalen Services „Absolute Persistence Module“ von Absolute® Software aktivieren, deaktivieren oder dauerhaft deaktivieren.
  • Seite 120 Tabelle 9. System-Setup-Optionen – Menü „Intel Software Guard Extensions“ (fortgesetzt) Intel Software Guard Extensions Energiemanagement AC Behavior Ermöglicht dem System, sich automatisch einzuschalten, sobald Netzstrom angelegt wird. Enable Intel Speed Shift Technology Aktivieren oder Deaktivieren der Intel Speed Shift-Technologie. Auto On Time Aktivierung des automatischen Startens des Computers jeden Tag oder zu einem vorgegebenen Datum und einer vorgegebenen Zeit.
  • Seite 121 SupportAssist System Resolution (SupportAssist-Systemproblemlösung) Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Systemproblemlösung und des Dell BS-Wiederherstellungstools. SupportAssist OS Recovery Aktivieren oder Deaktivieren des Boot-Flow für SupportAssist OS Recovery Tool im Fall von bestimmten Systemfehlern.

  • Seite 122: System- Und Setup-Kennwort

    System- und Setup-Kennwort Tabelle 16. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.

  • Seite 123: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    6. Drücken Sie Y, um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen.

  • Seite 124: Kapitel 5: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 125: Verhalten Der Diagnose-Led

    Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Verhalten der Diagnose-LED Tabelle 17. Verhalten der Diagnose-LED Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash-...
  • Seite 126 Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten, um sicherzustellen, dass der gesamte Strom entladen wurde. ● Führen Sie „BIOS recovery from USB“ durch. Die Anweisungen finden Sie auf der Website Dell Support. Fehlerbehebung...

  • Seite 127: Zurücksetzen Der Echtzeituhr (Rtc)

    4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu.

  • Seite 128: Aktualisieren Des Bios

    Befolgen Sie die folgenden Schritte, um das BIOS zu aktualisieren: Schritte 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website www.dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell.

  • Seite 129: Entladen Des Reststroms (Kaltstart)

    6. Bauen Sie die Batterie ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel SLN85632 unter www.dell.com/support. Fehlerbehebung...

  • Seite 130: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.

Inhaltsverzeichnis
