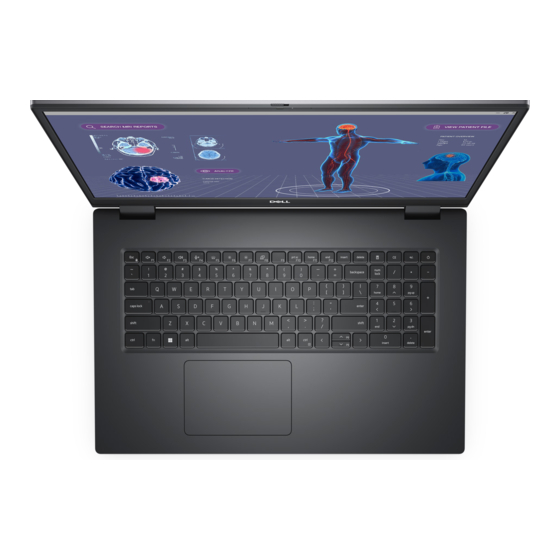

Seite 1 Precision 7780 Service-Handbuch Vorschriftenmodell: P115F Vorschriftentyp: P115F002 März 2023 Rev. A00...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 BitLocker...................................9 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Precision 7780........................... 13 Bodenabdeckung..................................15 Entfernen der Bodenabdeckung..........................15 Installieren der Bodenabdeckung..........................20 Akku.......................................22 Vorsichtshinweise zu Lithium-Ionen-Akkus........................22 Entfernen des Akkus..............................
Seite 4 Installieren des sekundären M.2 SSD-Moduls......................47 Kühlkörper..................................... 51 Entfernen des Kühlkörpers für separate Grafikkarte....................51 Installieren des Kühlkörpers für separate Grafikkarte....................52 GPU-Karte....................................53 Entfernen der GPU-Karte............................53 Installieren der GPU-Karte............................54 GPU-Stromkabel................................. 55 Entfernen des GPU-Stromkabels..........................55 Installieren des GPU-Stromkabels..........................56 Betriebsschalterplatine............................... 56 Entfernen der Netzschalterplatine..........................56 Einbauen der Netzschalterplatine..........................57 Netzschalter..................................59 Entfernen des Netzschalters............................
Seite 5 Integrierter LCD-Selbsttest (BIST)..........................117 Systemdiagnoseanzeigen..............................118 Wiederherstellen des Betriebssystems........................... 120 Zurücksetzen der Echtzeituhr (RTC)..........................120 Sicherungsmedien und Wiederherstellungsoptionen..................... 121 Ein- und Ausschalten des WLAN............................121 Entladen des Reststroms (Kaltstart)..........................121 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............122 Inhaltsverzeichnis...
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
Seite 8: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
Seite 10 ● Festplattenlaufwerk oder Solid-State-Laufwerk ● Systemplatine Arbeiten an Komponenten im Inneren des Computers...
Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...
Seite 12 Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube WWAN M2x3,5 (unverlierbare Schraube) M.2-Solid-State-Laufwerk M2x2,5 M.2-SSD-Laufwerk 2 M2x2,5 Kühlkörper für separate Unverlierbare Schrauben Grafikkarten M2x5 GPU-Karte M2x6 M2x5 Betriebsschalterplatine M2x3 M2x2 Netzschalter M2x3 M2x2 Lautsprecher M2x2 ANMERKUNG: Nur für 93- Wh-Akku Innerer Rahmen M2x6...
Seite 13: Hauptkomponenten Von Precision 7780
Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube Bildschirmbaugruppe M2.5x5 M2x5 Netzteilanschluss M2x3 Smartcardlesegerät M2x2 Tastatur M2x2,5 M2x2 Handballenstütze M2x2,5 Hauptkomponenten von Precision 7780 Die folgende Abbildung zeigt die wichtigsten Komponenten von Precision 7780. Entfernen und Einbauen von Komponenten...
Seite 14 1. Bodenabdeckung 2. Separate GPU 3. WWAN-Karte 4. WWAN-Abdeckung 5. WLAN-Karte 6. Systemplatine 7. SD-Kartenleser 8. Smartcardlesegerät 9. CAMM-Modul 10. Innerer Rahmen 11. Tastatur 12. Akku 13. Handballenauflage 14. Bildschirmbaugruppe 15. Lautsprecher 16. Knopfzellenbatterie 17. Linke Dummylamelle 18. Netzschalter 19. CAMM-Speicherhalterung 20.
Seite 15: Bodenabdeckung
29. Kühlplatte der Solid-State-Festplatte 30. Kühlkörper ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.
Seite 16 Schritte 1. Lösen Sie die sechs unverlierbaren Schrauben, mit denen die Bodenabdeckung am Computer befestigt ist. 2. Bei Modellen ohne Smartcardlesegerät hebeln Sie die Bodenabdeckung beginnend von der unteren rechten Ecke der Bodenabdeckung Entfernen und Einbauen von Komponenten...
Seite 17 ANMERKUNG: Für Modelle, die mit Smartcardlesegerät ausgeliefert werden, hebeln Sie die Bodenabdeckung beginnend von dem Steckplatz für das Smartcardlesegerät an der unteren rechten Seite der Bodenabdeckung auf. 3. Heben Sie die Bodenabdeckung vom unteren Rand aus an und entfernen Sie sie nach hinten weg vom Computer. ANMERKUNG: Heben Sie die Bodenabdeckung nicht direkt nach oben, um sie zu entfernen.
Seite 18 ● Klappe des Solid-State-Laufwerks: Verwenden Sie bei Modellen mit SSD-Klappe die Verriegelung auf der Bodenabdeckung, um die Klappe zu verriegeln/entriegeln. Die Klappe ist standardmäßig entriegelt. Drücken Sie die Verriegelung nach unten, um die Klappe zu verriegeln. Entfernen und Einbauen von Komponenten...
Seite 19 Wenn die Klappe verriegelt ist, drücken Sie die Verriegelung nach oben, um die Klappe zu entriegeln. ANMERKUNG: Die oben gezeigten Abbildungen beziehen sich auf das Precision 7780-System. Diese Informationen gelten auch für das Precision 7680-System. 6. Nachdem Sie die Bodenabdeckung entfernt haben und falls eine oder mehrere der Wärmefallen für das M.2-SSD-Laufwerk getrennt wurden, bringen Sie die Wärmefallen wieder an den korrekten Positionen im System an.
Seite 20: Installieren Der Bodenabdeckung
Modelle mit 93-Wh-Akku: Installieren der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
Seite 21 Entfernen und Einbauen von Komponenten...
Seite 22: Akku
Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss auf der Hauptplatine. 2. Schieben Sie die Bodenabdeckung in ihren Steckplatz, bis sie hörbar einrastet. 3. Ziehen Sie die sechs unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1.
Seite 23: Entfernen Des Akkus
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
Seite 24 Schritte 1. Entfernen Sie die drei M2x7-Schrauben, mit denen der Akku am Systemgehäuse befestigt ist. 2. Heben Sie den Akku schräg an und schieben Sie ihn aus dem Systemgehäuse. ANMERKUNG: Bei Modellen mit einem 83-Wh-Akku muss der Gummiaufkleber des Akkus auf den neuen 83-Wh-Akku übertragen werden.
Seite 25: Einsetzen Des Akkus
4. Lösen Sie das Akkukabel aus der Führung und trennen Sie es vom entsprechenden Anschluss auf dem Akku. 5. Heben Sie das Akkukabel vom Akku ab. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 26: Sim-Karte
Schritte 1. Schließen Sie das Akkukabel an den Anschluss des Akkus an und führen Sie das Kabel durch die Kabelführungskanäle. 2. Bringen Sie das Klebeband auf dem Akkukabel wieder an und drehen Sie den Akku um. 3. Richten Sie die Laschen des Akkus schräg an den Laschen am Systemgehäuse aus. 4.
Seite 27 Schritte 1. Schieben Sie die SIM-Kartenabdeckung vorsichtig in Richtung der linken Seite des SIM-Kartensteckplatzes, um die SIM- Kartenabdeckung zu entriegeln. VORSICHT: Die SIM-Kartenabdeckung ist sehr empfindlich und kann beschädigt werden, wenn sie vor dem Öffnen nicht ordnungsgemäß entsperrt ist. Entfernen und Einbauen von Komponenten...
Seite 28: Installieren Der Sim-Karte
2. Drehen Sie den rechten Rand der SIM-Kartenabdeckung nach oben, um sie zu öffnen. ANMERKUNG: Die oben gezeigten Abbildungen beziehen sich auf das Precision 7780-System. Diese Informationen gelten auch für das Precision 7680-System. 3. Entfernen Sie die SIM-Karte aus dem SIM-Kartensteckplatz.
Seite 29: Camm-Modul (Compression Attached Memory)
Schritte 1. Setzen Sie die SIM-Karte in den SIM-Kartensteckplatz ein. 2. Klappen Sie die SIM-Kartenabdeckung nach unten. 3. Schieben Sie die SIM-Kartenabdeckung zur rechten Seite des Computers, um die Abdeckung zu verriegeln. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 30: Installieren Des Camm-Moduls (Compression Attached Memory)
Schritte 1. Entfernen Sie die zwei Schrauben (M2x6), mit denen die Speicherhalterung am CAMM-Modul befestigt ist. 2. Heben Sie die Speicherhalterung an, um sie zu entfernen. 3. Entfernen Sie die zwei Schrauben (M2x3.5), mit denen das CAMM-Modul an der Systemplatine befestigt ist. 4.
Seite 31 Info über diese Aufgabe ANMERKUNG: Für Modelle, die mit einem CAMM-Modul ausgeliefert werden Die Abbildung zeigt die Position des CAMM-Moduls und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie das CAMM-Anschlussmodul und das CAMM-Modul in den entsprechenden Steckplatz auf der Systemplatine ein. VORSICHT: Berühren Sie beim Umgang mit dem Speicheranschluss NICHT die Stifte am Anschlussmodul.
Seite 32: Speichermodule
2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des Arbeitsspeichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Für Modelle mit einer SODIMM-Konfiguration.
Seite 33: Einsetzen Des Arbeitsspeichermoduls
Einsetzen des Arbeitsspeichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Für Modelle mit einer SODIMM-Konfiguration. Die Abbildung zeigt den Standort des Speichermoduls und bietet damit eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 34 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das Speichermodul. Info über diese Aufgabe ANMERKUNG: Für Modelle mit einer SODIMM-Konfiguration. Die Abbildung zeigt die Position des Zwischenplatinenmoduls und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M2x6), mit denen die Speicherhalterung an der Arbeitsspeicher-Zwischenplatine befestigt ist. 2.
Seite 35: Einbauen Des Zwischenplatinenmoduls
Einbauen des Zwischenplatinenmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Für Modelle mit einer SODIMM-Konfiguration. Die Abbildung zeigt die Position des Zwischenplatinenmoduls und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
Seite 36 Schritte 1. Setzen Sie das DIMM-Anschlussmodul auf die Systemplatine. VORSICHT: Berühren Sie beim Umgang mit dem Speicheranschluss NICHT die Stifte am Anschlussmodul. Die Stifte sind empfindlich und jeder direkte Kontakt mit den Stiften kann sie beschädigen. Halten Sie den Anschluss nur an den Seiten, um Kontakt mit den Stiften zu vermeiden.
Seite 37: Wlan-Karte
Nächste Schritte 1. Bauen Sie das Speichermodul ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 38: Einbauen Der Wlan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die WLAN-Kartenhalterung von der WLAN-Karte. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte schräg aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 39: Wwan-Karte
Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2. Richten Sie die Kerbe auf der WLAN-Karte am WLAN-Anschluss aus und setzen Sie die WLAN-Karte schräg in den Steckplatz für WLAN-Karten ein. 3.
Seite 40: Einbauen Der Wwan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die WWAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die WWAN-Kartenhalterung von der WWAN-Karte. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte. 4. Schieben Sie die WWAN-Karte aus dem Steckplatz auf der Systemplatine und entfernen Sie sie. ANMERKUNG: Beim Austausch der Systemplatine muss der Aufkleber, der die WWAN-Antennenkabelanschlüsse angibt, auf der neuen Systemplatine angebracht werden.
Seite 41 4. Bringen Sie die M2x2-Schraube zur Befestigung der WWAN-Kartenhalterung an der Systemplatine wieder an. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter https://www.dell.com/support/. Nächste Schritte 1. Bringen Sie die Bodenabdeckung Entfernen und Einbauen von Komponenten...
Seite 42: Ssd-Laufwerk
2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Laufwerk Entfernen des primären M.2-Solid-State-Laufwerks Voraussetzungen ANMERKUNG: Für Computer, die mit M.2 2280 oder 2230 Solid-State-Laufwerk ausgeliefert werden, das in Steckplatz 5 installiert ist. 1.
Seite 43: Installieren Des Primären M.2 Ssd-Moduls
Schritte 1. Schieben Sie den SSD-Entriegelungsriegel in die entriegelte Position und entfernen Sie die Schraube (M2x2.5), mit der die SSD- Kühlplatte am SSD-Träger befestigt ist. 2. Heben Sie die Kühlplatte des Solid-State-Laufwerks an und entfernen Sie sie. 3. Entfernen Sie die M2x2.5-Schraube, mit der die SSD am Systemgehäuse befestigt ist. 4.
Seite 44: Sekundäres M.2 Ssd-Laufwerk
Schritte 1. Setzen Sie die SSD in den entsprechenden Steckplatz auf dem Systemgehäuse ein. 2. Setzen Sie die Schraube (M2x2.5) zur Befestigung der SSD am Systemgehäuse wieder ein. 3. Bringen Sie die Schraube (M2x2.5) zur Befestigung der SSD-Kühlplatte am SSD-Träger wieder an und schieben Sie den SSD- Entriegelungsriegel in die Verriegelungsposition.
Seite 45 Für Computer ohne SSD-Tür-Konfiguration Steckplatz 2 Entfernen und Einbauen von Komponenten...
Seite 46 Steckplatz 3 Entfernen und Einbauen von Komponenten...
Seite 47: Installieren Des Sekundären M.2 Ssd-Moduls
Steckplatz 4 Schritte 1. Für Computer mit SSD-Tür-Konfiguration: a. Hebeln Sie mithilfe eines Kunststoffstifts die SSD-Tür von der Einkerbung ab. ANMERKUNG: Die SDD-Tür ist an einer Seite an der Bodenabdeckung befestigt und kann nicht abgetrennt werden. b. Verschieben Sie den SSD-Freigabehebel, um das SSD-Modul zu entriegeln. c.
Seite 48 Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der sekundären M.2-SSD und bietet eine visuelle Darstellung des Installationsverfahrens. Für Computer mit SSD-Tür-Konfiguration – Steckplatz 5 Entfernen und Einbauen von Komponenten...
Seite 49 Für Computer ohne SSD-Tür-Konfiguration Steckplatz 2 Steckplatz 3 Entfernen und Einbauen von Komponenten...
Seite 50 Steckplatz 4 Entfernen und Einbauen von Komponenten...
Seite 51: Kühlkörper
Schritte 1. Setzen Sie das M.2 2280 SSD-Laufwerk in den entsprechenden Steckplatz auf dem SSD-Träger ein. 2. Setzen Sie das M.2 SSD-Modul wieder in seinen Steckplatz im Computer ein. 3. Bringen Sie die Schraube (M2x2.5) zur Befestigung des SSD-Moduls wieder an. 4.
Seite 52: Installieren Des Kühlkörpers Für Separate Grafikkarte
Schritte 1. Trennen Sie die beiden Lüfterkabel von den Anschlüssen auf der Systemplatine. 2. Entfernen Sie die drei Schrauben (M2x5), mit denen die Lüfter am Systemgehäuse befestigt sind. 3. Lösen Sie die acht unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. ANMERKUNG: Lösen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [8 >...
Seite 53: Gpu-Karte
GPU-Karte Entfernen der GPU-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Kühlkörper für separate Grafikkarten. Info über diese Aufgabe Die Abbildung zeigt die Position der GPU-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.
Seite 54: Installieren Der Gpu-Karte
4. Heben und entfernen Sie die PCB-Trägerverbinder von der Hauptplatine. 5. Entfernen Sie die drei Schrauben (M2x5), mit denen die GPU-Karte am Systemgehäuse befestigt ist. 6. Entfernen Sie die GPU-Karte aus dem Computer. Installieren der GPU-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 55: Gpu-Stromkabel
ANMERKUNG: Stellen Sie beim Einfügen des FPC-Trägerverbinders sicher, dass das mit „MB“ gekennzeichnete Ende mit der Systemplatine verbunden ist und die Führungsstifte auf dem Anschluss in die Öffnungen auf den Platinen eingesetzt sind. 4. Bringen Sie die vier Schrauben (M2x6) zur Befestigung der PCB-Trägerverbinder an der Hauptplatine wieder an. 5.
Seite 56: Installieren Des Gpu-Stromkabels
4. Ziehen Sie das GPU-Stromkabel vom Computer ab. Installieren des GPU-Stromkabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des GPU-Stromkabels und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 57: Einbauen Der Netzschalterplatine
2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Kühlkörper für separate Grafikkarten. Info über diese Aufgabe Die Abbildung zeigt die Position der Netzschalterplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die Schraube (M2x3) zur Befestigung der Netzschalterplatine am Gehäuse. 2.
Seite 58 Info über diese Aufgabe Die Abbildung zeigt die Position der Netzschalterplatine und bietet eine visuelle Darstellung des Verfahrens zum Einbauen. Schritte 1. Verbinden Sie das FFC-Kabel der Netzschalterplatine mit der Netzschalterplatine. 2. Richten Sie die Netzschalterplatine aus und platzieren Sie sie mit dem FFC-Netzschalterkabel im entsprechenden Steckplatz am Computer.
Seite 59: Netzschalter
Netzschalter Entfernen des Netzschalters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Kühlkörper für separate Grafikkarten. 4. Entfernen Sie die Netzschalterplatine. Info über diese Aufgabe Die Abbildung zeigt die Position des Netzschalters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Seite 60: Lautsprecher
Schritte 1. Richten Sie den Netzschalter entsprechend aus und setzen Sie ihn in den Steckplatz am Computer ein. 2. Bringen Sie die beiden Schrauben (M2x2) zur Befestigung des Netzschalters wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatine ein. 2. Installieren Sie den Kühlkörper für separate Grafikkarten.
Seite 61: Einbauen Der Lautsprecher
Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Gilt nur für 93-Wh-Akku: Entfernen Sie die Schraube (M2x2), die den SSD-Rahmen an der Steckplatz-2-SSD befestigt. 3. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen am inneren Rahmen. 4. Hebeln Sie das Lautsprechermodul aus dem Steckplatz am oberen Rand der Handballenauflage. 5.
Seite 62 Schritte 1. Richten Sie das Lautsprechermodul aus und setzen Sie es in den Steckplatz am oberen Rand der Handballenauflage. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen am inneren Rahmen. 3. Gilt nur für 93-Wh-Akku: Bringen Sie die Schraube (M2x2) zur Befestigung des SSD-Rahmens an der Steckplatz-2-SSD wieder an. 4.
Seite 63: Innerer Rahmen
Innerer Rahmen Entfernen des inneren Rahmens Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das primäre Solid-State-Laufwerk. 4. Entfernen Sie das sekundäre Solid-State-Laufwerk. 5.
Seite 64: Installieren Des Inneren Rahmens
Schritte 1. Entfernen Sie die Schraube (M2x2) zur Befestigung des SSD-Rahmens an der Steckplatz-2-SSD. 2. Trennen Sie die beiden WLAN-Antennen und das Lautsprecherkabel von den Anschlüssen auf der Systemplatine. 3. Lösen Sie die WLAN-Antennen und das Lautsprecherkabel aus der Kabelführung am inneren Rahmen. 4.
Seite 65 Schritte 1. Richten Sie den inneren Rahmen entsprechend aus und setzen Sie ihn in das Computergehäuse ein. 2. Bringen Sie die fünf M2x5-Schrauben und die acht M2x2-Schrauben an, mit denen der innere Rahmen am Computergehäuse befestigt ist. 3. Verlegen Sie die WLAN-Antennen und das Lautsprecherkabel mithilfe der Kabelführung am inneren Rahmen. 4.
Seite 66: Sd-Kartenleser
Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Installieren Sie das sekundäre Solid-State-Laufwerk. 3. Installieren Sie das primäre Solid-State-Laufwerk. 4. Bringen Sie die Bodenabdeckung 5. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 67: Einbauen Des Sd-Kartenlesers
Einbauen des SD-Kartenlesers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des SD-Kartenlesers und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie den SD-Kartenleser mit dem FPC korrekt ausgerichtet in seinem Steckplatz auf dem Computergehäuse. 2.
Seite 68: Einbauen Des Sd-Kartenleser-Fpc
3. Entfernen Sie das primäre Solid-State-Laufwerk. 4. Entfernen Sie das sekundäre Solid-State-Laufwerk. 5. Entfernen Sie die Batterie. 6. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position des SD-Kartenleser-FPC und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.
Seite 69: Systemplatine
Schritte 1. Befestigen Sie den SD-Kartenleser-FPC an dem Steckplatz auf dem Computergehäuse. 2. Verbinden Sie den SD-Kartenleser-FPC mit den entsprechenden Anschlüssen auf dem SD-Kartenleser und auf der Systemplatine. Nächste Schritte 1. Installieren Sie den inneren Rahmen. 2. Bauen Sie die Batterie ein.
Seite 70 Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine: 1. Lüfterkabelanschluss 2. FFC-Anschluss für Netzschalter 3. Anschluss für WLAN-Karte 4. SIM-Kartensteckplatz 5. WWAN-Antennenanschlüsse (Darwin) 6. SIM-Kartensteckplatz 7. Lüfterkabelanschluss 8. Anschluss für GPU-Stromkabel 9. Anschluss für IR-Kamerakabel 10. Anschluss des Bildschirmkabels 11.
Seite 71 Entfernen und Einbauen von Komponenten...
Seite 72 Schritte 1. Entfernen Sie die Schraube (M2x5), mit der die WLAN-Halterung an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Halterung an, um sie zu entfernen. 3. Trennen Sie die Antennen von den Anschlüssen. 4. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der Systemplatine auf der Oberseite des Systems zu lösen.
Seite 73: Einbauen Der Systemplatine
Tabelle 4. Komponenten beim Austausch der Hauptplatine (fortgesetzt) Sl. Nein Element Sechseckige Abstandsmuttern x 4 (bei Modellen mit CAMM- Modul) ANMERKUNG: ● Die sechseckigen Abstandsmuttern können mit einem Schlitzschraubendreher entfernt werden. ● Bei Modellen mit einem DIMM-Speichermodul und ohne WWAN-Antennen müssen keine Absorber oder Abstandsmuttern übertragen werden.
Seite 74 Schritte 1. Schließen Sie das Kabel der Knopfzellenbatterie am entsprechenden Anschluss auf der Systemplatine an und drehen Sie die Systemplatine um. 2. Bringen Sie die sieben Schrauben (M2x5) wieder an, mit denen die Systemplatine am Computergehäuse befestigt wird. 3. Setzen Sie die Bildschirmkabelhalterung am Bildschirmkabel ein. 4.
Seite 75: Knopfzellenbatterie
6. Verbinden Sie das Touchscreenkabel (bei Modellen mit Touchscreen) oder das IR-Kamerakabel (bei Modellen, die mit einer IR-Kamera ausgeliefert werden) und das Bildschirmkabel mit den Anschlüssen auf der Systemplatine. 7. Bringen Sie die drei Schrauben (M2x5) wieder an, um die Bildschirmkabelhalterung zu befestigen. 8.
Seite 76: Installieren Der Knopfzellenbatterie
Schritte Hebeln Sie die Knopfzellenbatterie, die sich unter der Systemplatine befindet, von der Handballenstütze ab, während Sie die Systemplatine anheben. Installieren der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie und bietet eine visuelle Darstellung des Installationsverfahrens.
Seite 77: Bildschirmbaugruppe
Schritte Bringen Sie die Knopfzellenbatterie an der Handauflage an. Nächste Schritte 1. Installieren Sie die Hauptplatine. 2. Installieren Sie den inneren Rahmen. 3. Installieren Sie den Kühlkörper für separate Grafikkarten. 4. Installieren Sie das sekundäre Solid-State-Laufwerk. 5. Installieren Sie das primäre Solid-State-Laufwerk.
Seite 78 9. Entfernen Sie das sekundäre Solid-State-Laufwerk. 10. Entfernen Sie den Kühlkörper für separate Grafikkarten. 11. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
Seite 79 Schritte 1. Entfernen Sie die Schraube (M2x5), mit der die WLAN-Halterung an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Halterung an, um sie zu entfernen. 3. Trennen Sie die Antennen von den Anschlüssen. 4. Entfernen Sie die drei Schrauben (M2x5), die zur Befestigung der Bildschirmkabelhalterung dienen. 5.
Seite 80: Einbauen Der Bildschirmbaugruppe
9. Entfernen Sie die Bildschirmbaugruppe aus der Handballenstütze. ANMERKUNG: Die Bildschirmbaugruppe des Precision 7780 ist ein Hinge-Up-Design (HUD) und kann nicht weiter zerlegt werden, sobald sie von der Unterseite des Gehäuses entfernt wurde. Wenn Komponenten der Bildschirmbaugruppe defekt sind und ersetzt werden müssen, ersetzen Sie die gesamte Bildschirmbaugruppe.
Seite 81 Schritte ANMERKUNG: Bevor Sie die Bildschirmbaugruppe installieren, stellen Sie sicher, dass die Bildschirmscharniere in einem 90-Grad- Winkel zur Bildschirmbaugruppe geöffnet sind, um die Bildschirmbaugruppe an der Handballenauflage einzupassen. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenauflage aus. 2.
Seite 82: Netzadapteranschluss
3. Verbinden Sie das Touchscreenkabel (bei Modellen mit Touchscreen) oder das IR-Kamerakabel (bei Modellen, die mit einer IR-Kamera ausgeliefert werden) und das Bildschirmkabel mit den Anschlüssen auf der Systemplatine. 4. Entfernen Sie die Bildschirmkabelhalterung vom Computer. 5. Bringen Sie die drei Schrauben (M2x5) wieder an, um die Bildschirmkabelhalterung zu befestigen. 6.
Seite 83: Einbauen Des Netzadapter-Ports
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Netzadapteranschlusshalterung befestigt ist. 2. Ziehen Sie das Netzadapterkabel vom Anschluss auf der Systemplatine ab. 3. Entfernen Sie die Netzadapteranschlusshalterung vom Computer. 4. Lösen Sie das Netzadapterkabel aus den Kabelführungen am Computergehäuse. Einbauen des Netzadapter-Ports Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 84: Smartcard-Lesegerät
Schritte 1. Verbinden Sie das Netzadapterkabel mit dem Anschluss auf der Systemplatine. 2. Platzieren Sie die Halterung des Netzadapteranschlusses auf den Netzadapteranschluss. 3. Setzen Sie die Schraube (M2x3) wieder ein, um die Netzadapteranschlusshalterung am Computer zu befestigen. 4. Führen Sie das Netzadapteranschlusskabel durch die Kabelführungen am Computergehäuse. Nächste Schritte 1.
Seite 85: Einbauen Des Smartcard-Lesegeräts
8. Entfernen Sie das primäre Solid-State-Laufwerk. 9. Entfernen Sie das sekundäre Solid-State-Laufwerk. 10. Entfernen Sie den Kühlkörper für separate Grafikkarten. 11. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts an und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.
Seite 86: Tastatur
Schritte 1. Setzen Sie das SmartCard-Lesegerät am entsprechenden Steckplatz in den Computer ein und richten Sie es aus. 2. Bringen Sie die beiden Schrauben (M2x2) zur Befestigung des SmartCard-Lesegeräts wieder an. 3. Befestigen Sie das FFC-Kabel des SmartCard-Lesegeräts am Touchpad. 4.
Seite 87 3. Entfernen Sie die SIM-Karte. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das CAMM-Modul oder Speichermodul. 6. Entfernen Sie das Zwischenplatinenmodul. 7. Entfernen Sie die WWAN-Karte. 8. Entfernen Sie das primäre Solid-State-Laufwerk. 9. Entfernen Sie das sekundäre Solid-State-Laufwerk. 10. Entfernen Sie den Kühlkörper für separate Grafikkarten.
Seite 88 Gilt für Modelle mit Tastaturhintergrundbeleuchtung. ANMERKUNG: Entfernen Sie bei Precision 7780-Systemen die drei Schrauben (M2x2.5), mit denen die Lamellenattrappe befestigt ist, und entfernen Sie die Lamellenattrappe, bevor Sie die Tastaturbaugruppe entfernen. Entfernen Sie die drei Schrauben (M2x2.5), mit denen die Dummylamelle an der Handballenstütze befestigt ist.
Seite 89: Installieren Der Tastatur
4. Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. 5. Entfernen Sie die Tastatur- und Tastaturauflage aus dem System. 6. Entfernen Sie die sechs Schrauben (M2x2), mit denen die Tastatur am Computergehäuse befestigt ist. 7.
Seite 90 Entfernen und Einbauen von Komponenten...
Seite 91 Schritte 1. Richten Sie die Laschen der Tastatur schräg an den Laschen des Gehäuses aus. 2. Bringen Sie die sechs Schrauben (M2x2) zur Befestigung der Tastatur am Computergehäuse wieder an. 3. Bringen Sie die 25 (M2x2,5)-Schrauben, zur Befestigung der Tastaturauflage an der Handauflage wieder an. 4.
Seite 92: Handballenauflage
Handballenauflage Entfernen der Handballenstütze Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die SIM-Karte. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das CAMM-Modul oder Speichermodul.
Seite 93: Installieren Der Handballenstütze
Schritte 1. Entfernen Sie die beiden Schrauben (M2x2.5), mit denen die rechte Dummylamelle befestigt ist. 2. Entfernen Sie die rechte Dummylamelle aus dem System. Installieren der Handballenstütze Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 94 Schritte 1. Richten Sie die rechte Dummylamelle an ihrem Steckplatz an der Handballenstütze aus. 2. Bringen Sie die beiden Schrauben (M2x2.5) wieder an, um die rechte Dummylamelle zu befestigen. Nächste Schritte 1. Installieren Sie die Tastatur. 2. Bauen Sie das Smartcardlesegerät ein.
Seite 95: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...
Seite 96: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
Seite 97: Bios-Setup-Optionen
ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ● STXXXX-Laufwerk (falls vorhanden) ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an. ●...
Seite 98 Tabelle 6. BIOS-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) General-System Information Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches in KB an. Microcode-Version Zeigt die Mikrocode-Version an. Intel Hyper-Threading Capable Zeigt an, ob der Prozessor HyperThreading-fähig (HT) ist. 64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird. Memory Information Memory Installed Zeigt den installierten Gesamtspeicher des Computers an.
Seite 99 Strom. Standardmäßig ist die Option Video/Power only on Type-C Ports deaktiviert. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C-Docks zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn die Option „Type-C-Dock-Überschreibung“ aktiviert ist, wird das Untermenü „Video/ Audio/LAN“...
Seite 100 Tabelle 8. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Type-C Dock Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Audio aktiviert. Type-C Dock Lan Aktivieren oder Deaktivieren der Nutzung von LAN auf externen Dell Dock- Anschlüssen.
Seite 101 Tabelle 9. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Standardmäßig ist die Option Schreibgeschützter Modus für Secure Digital (SD)-Karte deaktiviert. Tabelle 10. System-Setup-Optionen – Menü „Display“ Display Bildschirmhelligkeit Brightness on battery power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn das System im Batteriebetrieb läuft.
Seite 102 Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird durch Anschließen einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert.
Seite 103 Tabelle 12. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem. Standardmäßig ist die Option Block Sleep deaktiviert. Lid Switch Power On Lid Open Wenn aktiviert, kann das System aus dem ausgeschalteten Zustand hochgefahren werden, wenn der Deckel geöffnet wird.
Seite 104: Sicherheit
Tabelle 13. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit UEFI Boot Path Security Steuert, ob Benutzer beim Starten auf einem UEFI-Startpfad aus dem F12- Systemstartmenü aufgefordert werden, ein Administratorkennwort einzugeben (falls eingestellt). Standardmäßig ist die Option Always Except Internal HDD aktiviert. Erkennung von Manipulationen am Firmwaregerät Erkennung von Manipulationen am...
Seite 105 Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 16. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an.
Seite 106 Tabelle 16. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Standardmäßig ist die Option Disabled (Deaktiviert) ausgewählt. Auto On Time Aktivierung des automatischen Startens des Systems jeden Tag oder zu einem vorgegebenen Datum und einer vorgegebenen Zeit. Diese Option kann nur konfiguriert werden, wenn der Modus „Auto on Time“...
Seite 107 Tabelle 18. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ (fortgesetzt) Verhalten vor dem Starten Standardmäßig ist die Option Minimal aktiviert. Extend BIOS POST Time BIOS POST-Ladezeit einstellen. Standardmäßig ist die Option 0 Sekunden aktiviert. MAC Address Pass-Through Diese Funktion ersetzt die MAC-Adresse der externen NIC durch die ausgewählte systeminterne MAC-Adresse.
Seite 108: Löschen Von Gehäuseeingriffswarnungen
Tabelle 20. System-Setup-Optionen – Menü „Leistung“ (fortgesetzt) Leistung Standardmäßig ist diese Funktion aktiviert. Enable Adaptive C-states for Discrete Ermöglicht es der CPU, eine hohe Auslastung einer separaten Grafik dynamisch zu Graphics (Aktivieren von adaptiven C- erkennen und die Systemparameter für eine höhere Leistung anzupassen. Zuständen für separate Grafikkarten) Standardmäßig ist diese Funktion aktiviert.
Seite 109 Wenn Starten blockieren bis gelöscht auf AUS gesetzt ist, wählen Sie Fortfahren, um das System normal zu starten, oder BIOS- Setup, um die Warnmeldung zu löschen. ANMERKUNG: Wenn Fortfahren ausgewählt ist, wird dem Nutzer die Warnmeldung jedes Mal angezeigt, wenn das System eingeschaltet wird, bis die Warnung gelöscht wird.
Seite 110: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
Seite 111: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
Seite 112: System- Und Setup-Kennwort
● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1.
Seite 113: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
● Zahlen 0 bis 9 ● Großbuchstaben von A bis Z ● Kleinbuchstaben von a-z 3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4. Drücken Sie die Esc-Taste und speichern Sie die Änderungen, wie durch die Popup-Meldung aufgefordert. 5.
Seite 114: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
Seite 115: Kapitel 5: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
Seite 116: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart
Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.
Seite 117: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
Seite 118: Systemdiagnoseanzeigen
(Wechselstrom, Akku, Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten. CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ●...
Seite 119 Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten, um sicherzustellen, dass der gesamte Strom entladen wurde. ● Führen Sie „BIOS recovery from USB“ durch. Die Anweisungen finden Sie auf der Website Dell Support. Fehlerbehebung...
Seite 120: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
Seite 121: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).
Seite 122: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.

Diese Anleitung auch für:

P115f002 P115f

Dell Precision 7780 Servicehandbuch

Kapitel 1: Arbeiten an Komponenten IM Inneren des Computers

Kapitel 2: Entfernen und Einbauen von Komponenten

Kapitel 3: Treiber und Downloads

Kapitel 4: BIOS-Setup

Kapitel 5: Fehlerbehebung

Kapitel 6: Hilfe Erhalten und Kontaktaufnahme mit Dell

Quicklinks

Verwandte Anleitungen für Dell Precision 7780

Inhaltszusammenfassung für Dell Precision 7780

Diese Anleitung auch für:

Inhaltsverzeichnis
