Dell OptiPlex 7780 All-In-One Servicehandbuch Seite 46

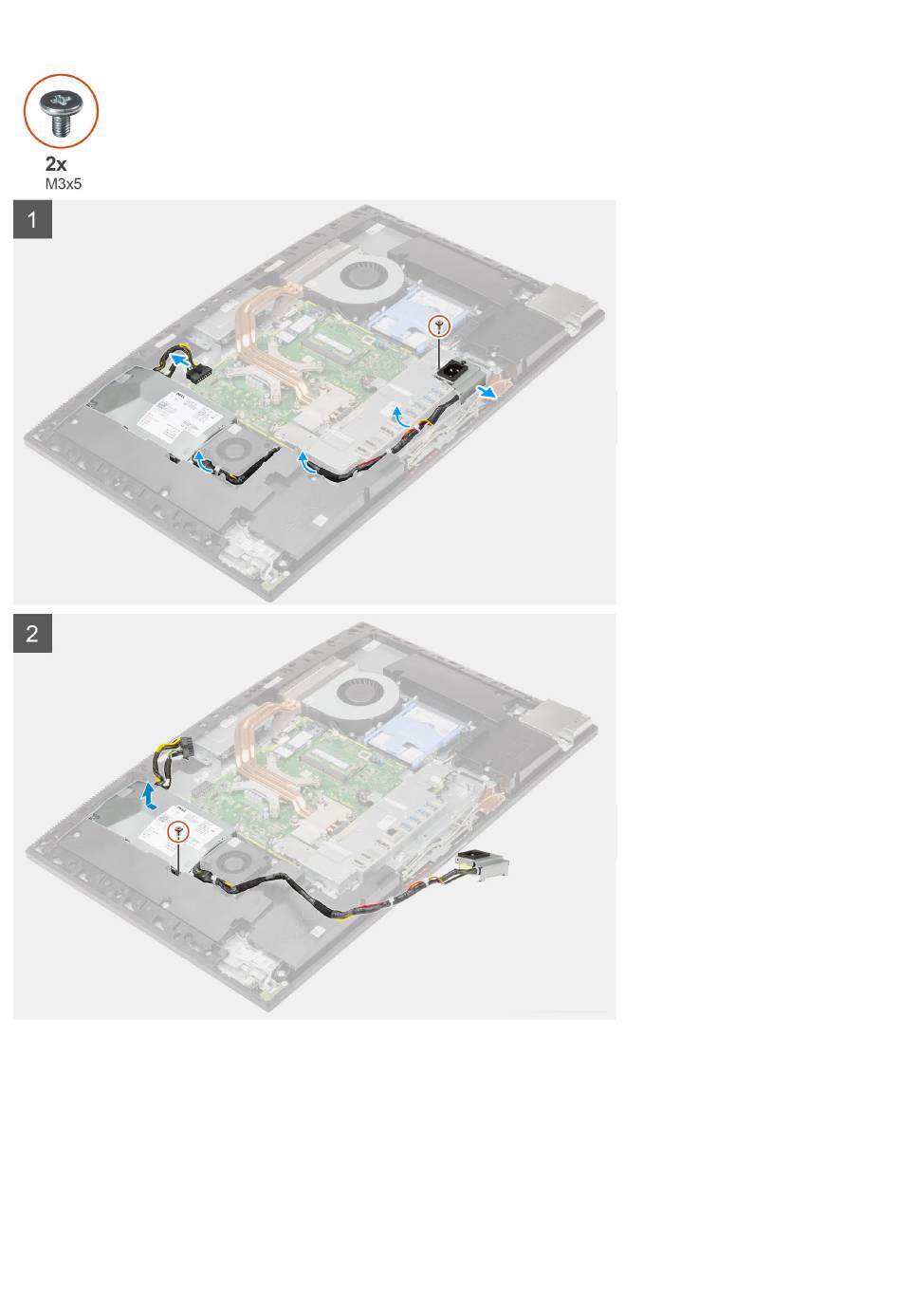

Schritte
1. Entfernen Sie die Schraube (M3x5), mit der die Netzteilbuchse an der hinteren E/A-Halterung befestigt ist.
2. Schieben Sie die Netzteilbuchse aus der hinteren E/A-Halterung heraus.
3. Entfernen Sie das Netzteilkabel aus den Kabelführungen an der hinteren E/A-Halterung und dem Netzteillüfter.
4. Ziehen Sie das Stromversorgungskabel vom Anschluss auf der Systemplatine ab.
5. Drehen Sie die Schraube (M3x5) heraus, mit der das Netzteil an der Grundplatte der Bildschirmbaugruppe befestigt sind.
6. Heben Sie das Netzteil aus dem System heraus.
46 Entfernen und Einbauen von Komponenten
