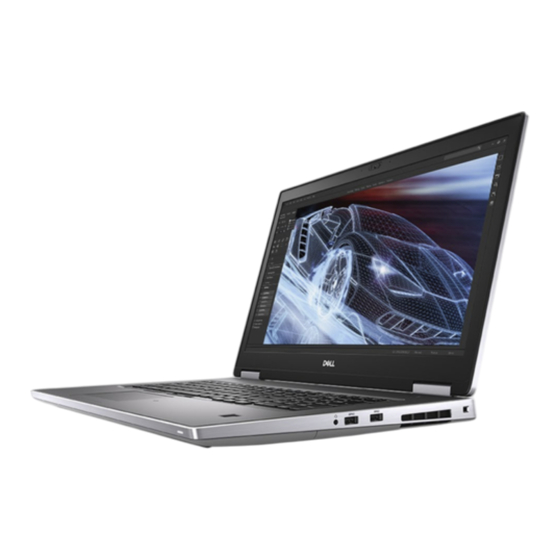

Seite 1 Dell Precision 7740 Service-Handbuch Vorschriftenmodell: P34E Vorschriftentyp: P34E002 September 2021 Rev. A02...
Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitshinweise................................7 Ausschalten des Computers — Windows 10........................8 Vor der Arbeit an Komponenten im Innern des Computers..................... 8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Technologie und Komponenten..................9 HDMI 2.0....................................9 USB-Funktionen...................................
Seite 4 Installieren der SIM-Karte.............................40 SSD-Laufwerk..................................41 Entfernen des M.2-SSD-Laufwerks – SSD-Modul....................41 Einbauen des M.2-SSD-Moduls...........................44 2,5-Zoll-Festplattenlaufwerk..............................47 Entfernen der Festplattenbaugruppe..........................47 Einbauen der Festplattenbaugruppe........................... 48 Zwischenplatine des Festplattenlaufwerks........................49 Entfernen der Festplatten-Zwischenplatine......................49 Installieren der Festplatten-Zwischenplatine......................50 Knopfzellenbatterie................................51 Entfernen der Knopfzellenbatterie..........................51 Einsetzen der Knopfzellenbatterie..........................52 Netzanschluss-Port................................
Seite 5 Entfernen des Bildschirmscharniers..........................92 Einbauen des Bildschirmscharniers..........................93 Kamera....................................94 Entfernen der Kamera..............................94 Einbauen der Kamera..............................95 eDP-Kabel.................................... 96 Entfernen des eDP-Kabels............................96 Einbauen des eDP-Kabels.............................97 Bildschirmhalterung................................98 Entfernen der Bildschirmhalterung..........................98 Installieren der Bildschirmhalterung..........................99 Kapitel 4: BIOS-Setup........................101 BIOS-Übersicht...................................101 Aufrufen des BIOS-Setup-Programms..........................101 Navigationstasten................................101 Einmaliges Startmenü................................102 Optionen des System-Setup............................
Seite 6 Integrierter LCD-Selbsttest (BIST)........................... 120 Diagnose-LED..................................121 Wiederherstellen des Betriebssystems........................... 122 Zurücksetzen der Echtzeituhr (RTC)..........................122 Batteriestatus-LED................................122 Sicherungsmedien und Wiederherstellungsoptionen.....................123 Ein- und Ausschalten des WLAN............................. 123 Entladen des Reststroms (Kaltstart)..........................123 Kapitel 6: Wie Sie Hilfe bekommen....................124 Kontaktaufnahme mit Dell..............................124 Inhaltsverzeichnis...
Seite 7: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 8: Ausschalten Des Computers - Windows 10
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.
Seite 9: Kapitel 2: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • HDMI 2.0 • USB-Funktionen • USB Typ-C HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle.
Seite 10: Usb-Funktionen
USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 1.
Seite 11: Kompatibilität
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert.
Seite 12: Abwechselnder Modus
Abwechselnder Modus USB-Typ C ist ein neuer, extrem kleiner Anschlussstandard. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss. Es handelt sich um einen einzelnen Anschlussstandard, der mit jeder Art von Gerät kompatibel sein sollte. USB-Typ-C-Ports können unter Verwendung von „alternativen Modi“ eine Vielzahl verschiedener Protokolle unterstützen, wodurch über Adapter HDMI-, VGA-, DisplayPort-, oder andere Arten von Verbindungen von diesem einzelnen USB-Port ausgegeben werden können.
Seite 13: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C
Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Port für den Anschluss an unterstützte Peripheriegeräte.
Seite 14: Kapitel 3: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • SD-Karte • Akkuabdeckung • Akku • Tastatur • Bodenabdeckung •...
Seite 15: Liste Der Schraubengrößen
Liste der Schraubengrößen Tabelle 2. Precision 7740 Komponente Schraubentyp Menge Abbildung M2.0x3.0 SSD-Kühlplatte 1 pro SSD M.2-SSD-Karte 1 pro SSD HDD-Zwischenplatine WLAN-Karte WWAN Netzanschluss-Port eDP-Halterung Bildschirm Smart Card-Kartenträger Handballenstütze HDD-Zwischenplatine-Halterung LED-Platine Haltebügel für Bildschirm Touchpad-Taste M2.0x3.0 Träger-Stecker M2,0x2,5 Tastatur M2,5X5,0 Bodenabdeckung M2,0x5.0...
Seite 16: Sd-Karte
SD-Karte Entfernen der SD-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Drücken Sie die SD-Karte ein, um sie vom System zu lösen. 3. Schieben Sie die SD-Karte aus dem System heraus. Installieren der SD-Karte 1.
Seite 17: Akkuabdeckung
2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Akkuabdeckung Entfernen der Akkuabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. So entfernen Sie die Akkuabdeckung: a.
Seite 18: Einbauen Der Akkuabdeckung
Einbauen der Akkuabdeckung 1. So bringen Sie die Akkuabdeckung an: a. Schieben Sie die Akkuabdeckung in den Steckplatz, bis sie hörbar einrastet [1]. b. Der Entriegelungsriegel springt automatisch wieder in die verriegelte Position [2] Entfernen und Einbauen von Komponenten...
Seite 19: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
Seite 20: Entfernen Des Akkus
Entfernen des Akkus 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: SD-Karte Akkuabdeckung 3. So entfernen Sie den 6-Zellen-Akku: a. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku [1]. b.
Seite 21: Einsetzen Des Akkus
Einsetzen des Akkus 1. So setzen Sie den 6-Zellen-Akku ein: a. Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1]. b. Setzen Sie die 3 Schrauben (M2,5x3,0) zur Befestigung des Akkus am System wieder ein [2]. c. Verbinden Sie das Akkukabel mit dem Anschluss am Akku [3]. Entfernen und Einbauen von Komponenten...
Seite 22 2. So setzen Sie den 4-Zellen-Akku ein: a. Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1, 2]. b. Setzen Sie die 2 Schrauben (M2,5x3,0) zur Befestigung des Akkus am System wieder ein [3]. c. Schließen Sie das Akkukabel am Anschluss in der Systemplatine an [4]. Entfernen und Einbauen von Komponenten...
Seite 23: Tastatur
3. Bauen Sie folgende Komponenten ein: Akkuabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastatur Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 24 b. Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. c. Hebeln Sie mithilfe eines Kunststoffstifts das Tastaturgitter hoch. Beginnen Sie dabei an den Aussparungen an der oberen Kante [1, 2] und fahren Sie an den Seiten und am unteren Rand des Tastaturgitters fort. Entfernen und Einbauen von Komponenten...
Seite 25 d. Heben Sie das Tastaturgitter aus dem System heraus. e. Entfernen Sie die 5 Schrauben (M2,0x2,5), mit denen die Tastatur an der Handballenstütze befestigt ist [1]. Entfernen und Einbauen von Komponenten...
Seite 26 f. Hebeln Sie die untere Kante der Tastatur an und arbeiten Sie dann entlang der linken und rechten Seite der Tastatur [2, 3, 4]. g. Schieben Sie die Tastatur aus dem System. Entfernen und Einbauen von Komponenten...
Seite 27: Einbauen Der Tastatur
Einbauen der Tastatur 1. So bauen Sie die Tastatur ein: a. Richten Sie die Tastatur aus und führen Sie die Kabel zurück bis zur Unterseite des Fach. b. Richten Sie die Tastatur an dem zugehörigen Fach aus und drücken Sie sie hinein, indem Sie sich am linken, rechten und unteren Rand entlang arbeiten [1, 2, 3].
Seite 28 d. Richten Sie den Tastaturrahmen an der zugehörigen Position auf der Tastatur aus und stellen Sie sicher, dass der Tastaturrahmen hörbar einrastet. Entfernen und Einbauen von Komponenten...
Seite 29: Bodenabdeckung
e. Drehen Sie das System um 90°, um auf das Tastaturkabel zuzugreifen. f. Verbinden Sie das Tastaturkabel, das Kabel des Fingerabdruck-Lesegeräts und das Kabel der Fingerabdrucktaste mit den Anschlüssen auf der Systemplatine. ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel beim Zusammenlegen perfekt ausgerichtet wird. 3.
Seite 30: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung 1. So bauen Sie die Bodenabdeckung ein: a. Verschieben Sie die Bodenabdeckung so, dass sie an den Schraubenbohrungen am System ausgerichtet ist [1]. b. Setzen Sie die zwei M2,5x5,0-Schrauben wieder ein, mit denen die Bodenabdeckung am System befestigt ist [2]. Entfernen und Einbauen von Komponenten...
Seite 31: Primäres Speichermodul
2. Bauen Sie folgende Komponenten ein: Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Primäres Speichermodul Entfernen des primären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 32: Einsetzen Des Primären Speichermoduls
ANMERKUNG: Wiederholen Sie Schritt (c) und (d), wenn ein anderer Speicher installiert ist. Einsetzen des primären Speichermoduls 1. So setzen Sie das primäre Speichermodul ein: a. Legen Sie das Speichermodul in den Speichersockel ein [1]. b. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern [2]. c.
Seite 33: Sekundäres Speichermodul
2. Bauen Sie folgende Komponenten ein: Tastatur Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Sekundäres Speichermodul Entfernen des sekundären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 34: Installieren Des Sekundären Speichermoduls
Installieren des sekundären Speichermoduls 1. So installieren Sie das sekundäre Speichermodul: a. Legen Sie das Speichermodul in den Speichersockel ein. b. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. Entfernen und Einbauen von Komponenten...
Seite 35: Wwan-Karte
2. Bauen Sie folgende Komponenten ein: Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WWAN-Karte Entfernen der WWAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 36: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte 1. So bauen Sie die WWAN-Karte ein: a. Schieben Sie die WWAN-Karte in den Steckplatz auf der Systemplatine [1]. b. Ziehen Sie die WWAN-Antennenkabel durch die Kabelführung. c. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN-Karte [2]. d.
Seite 37: Wlan-Karte
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 38: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte 1. So bauen Sie die WLAN-Karte ein: a. Setzen Sie die WLAN-Karte in den WLAN-Kartensteckplatz auf der Systemplatine ein [1]. b. Ziehen Sie die WLAN-Antennenkabel durch die Kabelführung. c. Verbinden Sie die Antennenkabel mit den Anschlüssen in der WLAN-Karte [2]. d.
Seite 39: Sim-Karte
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SIM-Karte Entfernen der SIM-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 40: Installieren Der Sim-Karte
Installieren der SIM-Karte 1. So installieren Sie die SIM-Karte: a. Schieben Sie die SIM-Karte in das SIM-Kartenfach [1]. b. Klappen Sie die SIM-Kartenabdeckung nach unten [2]. c. Schieben Sie die SIM-Kartenabdeckung zur Vorderseite des Systems, um die SIM-Kartenabdeckung zu verriegeln [3]. Entfernen und Einbauen von Komponenten...
Seite 41: Ssd-Laufwerk
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Laufwerk Entfernen des M.2-SSD-Laufwerks – SSD-Modul 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 42 d. Entfernen Sie die Schraube (M2,0x3,0), mit der die Kühlplatte an der SSD-Baugruppe befestigt ist [1]. e. Entfernen Sie die Kühlplatte von der SSD-Baugruppe [2]. f. Entfernen Sie die Schraube (M2,0x3,0), mit der die M.2-SSD-Baugruppe an der SSD-Halterung befestigt ist [3]. g.
Seite 43 Entfernen und Einbauen von Komponenten...
Seite 44: Einbauen Des M.2-Ssd-Moduls
Einbauen des M.2-SSD-Moduls 1. So bauen Sie das M.2-SSD-Modul (Steckplatz 4) ein: a. Setzen Sie die M.2-SSD in den Steckplatz in der SSD-Halterung ein [1]. b. Setzen Sie die Schraube (M2,0x3,0) zur Befestigung der M.2-SSD auf der SSD-Halterung wieder ein [2]. c.
Seite 45 2. So installieren Sie das M.2-SSD-Modul (Steckplatz 3, 5 oder 6): a. Setzen Sie die M.2-SSD in den entsprechenden Steckplatz im System ein [1]. b. Setzen Sie die Schraube (M2,0x3,0) zur Befestigung der M.2-SSD im System wieder ein [2]. c. Platzieren Sie die Kühlplatte über dem M.2-SSD-Modul [3]. d.
Seite 46 Entfernen und Einbauen von Komponenten...
Seite 47: 2,5-Zoll-Festplattenlaufwerk
3. Bauen Sie folgende Komponenten ein: Akku Akkuabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 2,5-Zoll-Festplattenlaufwerk Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 48: Einbauen Der Festplattenbaugruppe
e. Entfernen Sie die 4 Schrauben (M3,0x3,0), mit denen die Festplattenbaugruppe auf der Festplattenlaufwerkhalterung befestigt ist. f. Entnehmen Sie das Festplattenlaufwerk aus der Festplattenlaufwerkhalterung. Einbauen der Festplattenbaugruppe 1. So bauen Sie die Festplattenbaugruppe ein: a. Setzen Sie das Festplattenlaufwerk in die Festplattenhalterung ein und setzen Sie die 4 Schrauben (M3,0x3,0) wieder ein, mit denen das Festplattenlaufwerk an der Festplattenhalterung befestigt wird.
Seite 49: Zwischenplatine Des Festplattenlaufwerks
b. Setzen Sie die Festplattenbaugruppe in ihren Steckplatz im System ein [1]. c. Drücken Sie die Lasche am Ende der Festplattenbaugruppe nach unten [2]. d. Setzen Sie die 4 Schrauben (M2,5x3,0) wieder ein, um die Festplattenbaugruppe am System zu befestigen [3]. e.
Seite 50: Installieren Der Festplatten-Zwischenplatine
SD-Karte Akkuabdeckung Festplatte 3. So entfernen Sie die Zwischenplatine: a. Entfernen Sie die Schraube (M2,0x3,0) und die Schraube (M2,0x5,0), mit der die Festplatten-Zwischenplatine an der Halterung der Festplatten-Zwischenplatine befestigt ist [1]. b. Entfernen Sie die Festplatten-Zwischenplatine vom System [2]. c. Entfernen Sie die 3 Schrauben (M2,0x3,0), mit denen die Halterung der Festplatten-Zwischenplatine am System befestigt ist [3]. d.
Seite 51: Knopfzellenbatterie
2. Bauen Sie folgende Komponenten ein: Festplatte Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 52: Einsetzen Der Knopfzellenbatterie
VORSICHT: Durch das Trennen der Knopfzellenbatterie können die BIOS-Einstellungen, die Uhrzeit und das Datum in den Systemeinstellungen zurückgesetzt werden, was zu BitLocker oder anderen Sicherheitszurücksetzungen führt. Einsetzen der Knopfzellenbatterie 1. So setzen Sie die Knopfzellenbatterie ein: a. Setzen Sie die Knopfzellenbatterie wieder in die entsprechende Aussparung auf dem System ein. b.
Seite 53: Netzanschluss-Port
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzanschluss-Port Entfernen des Netzanschlusses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 54 anschlusskabels c. Entfernen Sie die Schraube (M2,0x3,0), mit der die Netzanschlusskabel-Metallhalterung am System befestigt ist [1]. d. Entfernen Sie die Metallhalterung vom System [2]. e. Heben Sie den Netzanschluss-Port aus dem System [3]. Entfernen und Einbauen von Komponenten...
Seite 55: Installieren Des Netzanschlusses
Installieren des Netzanschlusses 1. So installieren Sie den Netzanschluss: a. Verbinden Sie den Netzanschluss mit dem System [1]. b. Platzieren Sie die Metallhalterung des Netzanschlusskabels [2]. c. Setzen Sie die Schraube (M2,0x3,0) wieder ein, um die Metallhalterung am System zu befestigen [3]. Entfernen und Einbauen von Komponenten...
Seite 56 d. Bringen Sie das Klebeband an, um das Netzanschlusskabel zu befestigen [1]. e. Verlegen Sie das Kabel durch die Kabelführung und bringen Sie das Klebeband an [2]. f. Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten...
Seite 57: Handballenauflage
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 58 c. Drehen Sie das System um und trennen Sie das Kabel der Systemplatine und das Betriebsschalterkabel von den Anschlüssen auf der Systemplatine [1, 2]. d. Entfernen Sie die 4 Schrauben (M2,0x3,0), mit denen die Handballenstütze am System befestigt ist [3]. Entfernen und Einbauen von Komponenten...
Seite 59 e. Drücken Sie auf die Bohrung an der Unterseite des Systems, um die Handballenstütze vom unteren Gehäuse zu lösen. f. Heben Sie die Handballenstütze aus dem System. Entfernen und Einbauen von Komponenten...
Seite 60: Einbauen Der Handballenstütze
Einbauen der Handballenstütze 1. So bauen Sie die Handballenstütze ein: a. Richten Sie die Handballenstütze am System aus und drücken Sie sie nach unten, bis sie einrastet [1, 2]. Entfernen und Einbauen von Komponenten...
Seite 61 b. Setzen Sie die 4 Schrauben (M2,0x3,0) wieder ein, mit denen die Handballenstütze am System befestigt wird [1]. c. Schließen Sie die Systemplatine und das Netzkabel an die Anschlüsse auf der Systemplatine an [2, 3, 4]. Entfernen und Einbauen von Komponenten...
Seite 62: Touchpad-Taste
d. Drehen Sie das System um und setzen Sie die 15 Schrauben (M2,5x5,0) und 2 Schrauben (M2,0x3,0) wieder ein, um die Handballenstütze am System zu befestigen [1, 2]. e. Verbinden Sie das Kabel der Touchpadtasten mit dem Anschluss auf der Systemplatine und schließen Sie den Riegel [3]. 2.
Seite 63: Installieren Der Touchpadtaste
b. Entfernen Sie die 2 Schrauben (M2,0x3,0), mit denen die Touchpadtasten an der Handballenstütze befestigt sind [2]. c. Entfernen Sie die Touchpadtaste von der Handballenstütze [3]. Installieren der Touchpadtaste 1. So installieren Sie die Touchpadtaste: a. Setzen Sie die Touchpadtaste in den Steckplatz auf der Handballenstütze ein [1]. b.
Seite 64: Smart Card-Kartenträger
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Smart Card-Kartenträger Entfernen des Smart Card-Kartenträgers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 65: Einbauen Des Smart Card-Kartenträgers
d. Entfernen Sie die 2 Schrauben (M2,0x3,0) zur Befestigung des Smartcard-Kartenträgers an der Handballenstütze [3]. e. Entfernen Sie den Smartcard-Kartenträger von der Handballenstütze [4]. Einbauen des Smart Card-Kartenträgers 1. So bauen Sie den Smartcard-Kartenträger ein: a. Setzen Sie den Smartcard-Kartenträger in den Steckplatz auf der Handballenstütze ein [1]. b.
Seite 66: Lautsprecher
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 67: Einbauen Der Lautsprecher
Einbauen der Lautsprecher 1. So installieren Sie den Lautsprecher: a. Richten Sie die Lautsprecher an den Steckplätzen am System aus [1]. b. Führen Sie das Lautsprecherkabel durch die Kabelführungskanäle am System. c. Schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...
Seite 68: Led-Platine
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. LED-Platine Entfernen der LED-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 69: Einbauen Der Led-Platine
a. Heben Sie die Lasche an und trennen Sie das Kabel der LED-Platine von der Systemplatine [1]. b. Ziehen Sie das Kabel der LED-Platine vom System ab. c. Entfernen Sie die Schraube (M2,0x3,0), mit der die LED-Platine am System befestigt ist [2]. d.
Seite 70: Kühlkörper
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen der Kühlkörperbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 71 a. Entfernen Sie die Schraube (M2,0x3,0) zur Befestigung der eDP-Kabelhalterung an der Systemplatine [1]. b. Entfernen Sie die eDP-Kabelhalterung vom System [2]. c. Trennen Sie das eDP-Kabel vom Anschluss auf der Systemplatine [3]. d. Ziehen Sie das Klebeband ab, mit dem das eDP-Kabel befestigt ist. e.
Seite 72 h. Schieben Sie die Kühlkörperbaugruppe aus dem System. Entfernen und Einbauen von Komponenten...
Seite 73: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe 1. So installieren Sie die Kühlkörperbaugruppe: a. Setzen Sie die Kühlkörperbaugruppe in ihren Steckplatz auf dem System ein [1]. b. Ziehen Sie die 8 unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe auf der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...
Seite 74 c. Schließen Sie das eDP-Kabel an den Anschluss auf der Systemplatine an und befestigen Sie das eDP-Kabel mit dem Klebeband [1]. d. Platzieren Sie die Bildschirmkabelhalterung und richten Sie sie über dem eDP-Kabelanschluss aus [2]. e. Setzen Sie die Schraube (M2,0x3,0) zur Befestigung der eDP-Kabelhalterung an der Systemplatine wieder ein [3]. f.
Seite 75: Grafikkarte
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Grafikkarte Entfernen der Grafikkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 76: Installieren Der Grafikkarte
3. So entfernen Sie die Grafikkarte: a. Entfernen Sie die 2 (M2,0x3,0) Schrauben, mit denen der Übertragungsstecker an der Systemplatine befestigt ist [1]. b. Entfernen Sie den Übertragungsstecker von der Systemplatine [2]. c. Entfernen Sie die 3 (M2,5x5,0) Schrauben, mit denen die Grafikkarte an der Systemplatine befestigt ist [3]. d.
Seite 77: Systemplatine
ANMERKUNG: Die obigen Verfahren gelten für die UMA-Grafikkarte. Systeme, die mit der UMA GPU-Karte ausgeliefert werden, verfügen über keine GPU-Netzkabel. Für einzelne Modelle, die entweder mit einer 128 MB- oder einer 256 MB-VRAM-GPU-Karte ausgeliefert werden, muss das GPU-Netzkabel nach dem Installieren der GPU-Karte angeschlossen werden. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Handballenstütze...
Seite 78 Festplatte Festplatten-Zwischenplatine Tastatur Bodenabdeckung Primärer Speicher Sekundärer Speicher WLAN-Karte WWAN-Karte M.2-SSD-Karte SIM-Karte Handballenstütze Kühlkörperbaugruppe Grafikkarte 3. So trennen Sie die Systemplatine: a. Ziehen Sie das Netzkabel und Akkukabel vom entsprechenden Anschluss auf der Systemplatine ab [1, 2]. b. Entfernen Sie die 3 Schrauben (M2,0x5,0), mit denen die USB-Typ-C-Porthalterung am System befestigt ist [1]. c.
Seite 79 e. Entfernen Sie die 2 Schrauben (M2,5x5,0), mit denen die Systemplatine befestigt ist [1]. f. Schieben Sie die Systemplatine, um die E/A-Anschlüsse von der Öffnung auf der oberen und linken Seite des Systemgehäuses zu lösen, damit Sie die Systemplatine aus dem Gehäuse nehmen können [3, 2]. Entfernen und Einbauen von Komponenten...
Seite 80: Einbauen Der Systemplatine
Einbauen der Systemplatine 1. So bauen Sie die Systemplatine ein: a. Bringen Sie die Systemplatine in ihre ursprüngliche Position am System [1, 2]. b. Setzen Sie die 2 (M2,5x5,0) Schrauben wieder ein, um die Systemplatine zu befestigen [3]. Entfernen und Einbauen von Komponenten...
Seite 81 c. Schließen Sie das Kabel der LED-Platine [1], das Lautsprecherkabel [2] und das Touchpadkabel [3] an die Anschlüsse auf der Systemplatine an. d. Platzieren Sie die Typ-C-USB-Halterung am entsprechenden Steckplatz am System [4]. e. Setzen Sie die 3 (M2,0x5,0) Schrauben wieder ein, um die Typ-C-USB-Halterung am System zu befestigen [5]. Entfernen und Einbauen von Komponenten...
Seite 82 f. Schließen Sie das Netzanschlusskabel und Batteriekabel am entsprechenden Anschluss auf der Systemplatine an [1, 2]. 2. Bauen Sie folgende Komponenten ein: Entfernen und Einbauen von Komponenten...
Seite 83: Bildschirmbaugruppe
Grafikkarte Kühlkörperbaugruppe Handballenstütze SIM-Karte M.2-SSD-Karte WWAN-Karte WLAN-Karte Primärer Speicher Sekundärer Speicher Bodenabdeckung Tastatur Festplatten-Zwischenplatine Festplatte Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 84 c. Entfernen Sie die 2 Schrauben (M2,5x6,0) auf der Rückseite des Systems, mit denen die Bildschirmbaugruppe befestigt ist. Entfernen und Einbauen von Komponenten...
Seite 85 d. Öffnen Sie die Bildschirmbaugruppe in einem 180-Grad-Winkel. e. Entfernen Sie die 4 Schrauben (M2,5x4,0), mit denen die Bildschirmscharnierabdeckungen am System befestigt sind [1]. f. Entfernen Sie die Bildschirmscharnierabdeckungen vom System [2]. g. Entfernen Sie die Schraube (M2.0x3.0) zur Befestigung der eDP-Kabelhalterung an der Systemplatine [1]. h.
Seite 86: Einbauen Der Bildschirmbaugruppe
Trennen Sie das eDP-Kabel vom Anschluss auf der Systemplatine [3]. Lösen Sie das Klebeband, mit dem das eDP-Kabel befestigt ist [4]. k. Ziehen Sie das Wireless-Kabel aus den Kabelführungen neben den Scharnieren heraus . Entfernen Sie die Bildschirmbaugruppe [5]. Einbauen der Bildschirmbaugruppe 1.
Seite 87 f. Richten Sie die Bildschirmscharnierabdeckungen aus und setzen Sie die 4 Schrauben (M2,5x4,0) wieder ein, um die Bildschirmscharnierabdeckungen am System zu befestigen [1, 2]. g. Schließen Sie die Bildschirmbaugruppe und setzen Sie die 2 Schrauben (M2,5x6,0) an der Rückseite des Systems wieder ein, um die Bildschirmbaugruppe zu befestigen.
Seite 88: Bildschirmblende
Setzen Sie die 2 Schrauben (M2,5x5,0) an der Unterseite des Systems wieder ein, um die Bildschirmbaugruppe zu befestigen [2]. 2. Bauen Sie folgende Komponenten ein: Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 89: Einbauen Der Bildschirmblende
Akku Tastatur Festplatte Bodenabdeckung WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe 3. So entfernen Sie die Bildschirmblende: a. Hebeln Sie mithilfe eines Kunststoffstifts die beiden Aussparungen an der Unterkante der Bildschirmblende auf [1]. b. Hebeln Sie an den Seiten und der oberen Kante der Bildschirmblende [2, 3, 4]. ANMERKUNG: Verwenden Sie für das vorsichtige Aufhebeln der Bildschirmblende entlang der Außenkante der Bildschirmblende Ihre Hände und keinen Schraubendreher oder andere spitze Gegenstände, welche die Bildschirmabdeckung...
Seite 90: Bildschirm
2. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 91: Einbauen Des Bildschirms
3. So entfernen Sie die Schrauben vom Bildschirm: a. Entfernen Sie die vier M2,0x3,0-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1]. b. Heben und drehen Sie den Bildschirm um, um auf das eDP-Kabel zuzugreifen [2]. 4. So entfernen Sie den Bildschirm: a.
Seite 92: Bildschirmscharniere
2. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharniere Entfernen des Bildschirmscharniers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 93: Einbauen Des Bildschirmscharniers
WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Bildschirmscharniere: a. Entfernen Sie die 6 Schrauben (M2,5x4,0) , mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt sind [1]. b. Entfernen Sie die Bildschirmscharniere [2]. Einbauen des Bildschirmscharniers 1. So bauen Sie das Bildschirmscharnier ein: a.
Seite 94: Kamera
2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 95: Einbauen Der Kamera
WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Kamera: a. Lösen Sie das Klebeband, das das Kameramodul abdeckt [1]. b. Ziehen Sie das eDP-Kabel vom Kameramodul ab [2]. c. Hebeln Sie das Kameramodul vorsichtig aus dem System [3]. Einbauen der Kamera 1.
Seite 96: Edp-Kabel
Einbauen der 2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. eDP-Kabel Entfernen des eDP-Kabels 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 97: Einbauen Des Edp-Kabels
Bodenabdeckung WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie das eDP-Kabel: a. Ziehen Sie das Klebeband vom Kameramodul ab [1]. b. Ziehen Sie das eDP-Kabel vom Kameramodul ab [2]. c. Ziehen Sie das eDP-Kabel von der Bildschirmabdeckung ab und ziehen Sie das Kabel aus den Kabelführungen [3]. d.
Seite 98: Bildschirmhalterung
2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akkuabdeckung Akku SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmhalterung Entfernen der Bildschirmhalterung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 99: Installieren Der Bildschirmhalterung
WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display Bildschirmscharnier 3. So entfernen Sie die Bildschirmhalterung: a. Ziehen Sie das Klebeband ab, das die Bildschirmhalterung verdeckt [1]. b. Entfernen Sie die 6 (M2,0x3,0)-Schrauben, mit denen die Bildschirmhalterungen an der Bildschirmabdeckung befestigt sind [2]. c.
Seite 100 2. Bauen Sie folgende Komponenten ein: Bildschirmscharnier Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplatte Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
Seite 101: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
Seite 102: Einmaliges Startmenü
Tasten Navigation Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern.
Seite 103: Systemkonfiguration
Tabelle 3. Allgemein (fortgesetzt) Option Beschreibung ● Boot List Option (Startlisten-Option) – UEFI ist standardmäßig aktiviert. UEFI Boot Path Security Legt fest, ob der Benutzer vom System zur Eingabe des Administratorkennworts aufgefordert wird, wenn er einen UEFI- Startpfad auswählt. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 104 USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Dell Type-C Dock Configuration Always Allow Dell Docks (Dell Docks immer zulassen). Diese Einstellung wirkt sich nur auf die Typ-C-Ports aus, die mit einem Dell WD- oder TB-Dock verbunden sind.
Seite 105 Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Keyboard Illumination In diesem Feld kann die Betriebsart der Tastaturbeleuchtung ausgewählt werden. Die Helligkeit der Tastaturbeleuchtung lässt sich zwischen 0 % und 100 % einstellen. Die Optionen sind: ● Deaktiviert ● Dim (Dunkel) ●...
Seite 106: Optionen Im Bildschirm „Video
Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Wenn die Option Integrated NIC gewählt wird, wird eine der folgenden Optionen empfohlen: ● Deaktivieren Sie die integrierte NIC im BIOS, um Probleme durch mehrere NICs im Netzwerk mit identischen MAC- Adressen zu vermeiden. ●...
Seite 107 Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Bei der ersten Anmeldung ist das Feld „Enter the old password“ (Geben Sie das alte Passwort ein) mit „Not Set“ (Nicht festgelegt) markiert. Sie müssen daher beim ersten Anmelden ein Passwort festlegen und es anschließend ändern oder löschen. Strong Password Ermöglicht die Erzwingung der Option, immer sichere Passwörter festzulegen.
Seite 108: Sicherer Start
Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enable (aktivieren) – Standardeinstellung ● Disable (Deaktivieren) ● One Time Enable (Einmalig aktivieren) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. ● Enable Admin Setup Lockout (Sperre für Administrator-Setup aktivieren) Diese Option ist standardmäßig nicht aktiviert.
Seite 109: Intel Software Guard Extensions-Optionen
Intel Software Guard Extensions-Optionen Tabelle 8. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Dieses Feld ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 110: Energieverwaltung
Energieverwaltung Tabelle 10. Power Management (Energieverwaltung) Option Beschreibung AC Behavior Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. ● Wake on AC (Einschalten bei Netzstromanbindung) Diese Option ist standardmäßig nicht aktiviert. Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Intel Speed Shift-Technologie.
Seite 111: Post-Funktionsweise
Tabelle 10. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung ● ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. ● Primarily AC use (Primäre Wechselstromverwendung). ● Benutzerdefiniert. Bei Auswahl von Custom Charge (Benutzerdefinierter Ladevorgang) können Sie auch Custom Charge Start (Start des benutzerdefinierten Ladevorgangs) und Custom Charge Stop (Stopp des benutzerdefinierten Ladevorgangs) konfigurieren.
Seite 112: Unterstützung Der Virtualisierung
Tabelle 11. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Warnings and Errors Ermöglicht die Auswahl verschiedener Optionen für den POST-Prozess, sodass, wenn Warnungen oder Fehler auftreten, dieser entweder angehalten wird, bis eine Benutzereingabe erfolgt, bei Warnungen fortgesetzt und bei Fehlern unterbrochen oder in beiden Fällen fortgesetzt wird. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 113: Wartung
System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im folgenden Wissensdatenbank-Artikel: https://www.dell.com/support/article/sln153694 1. Rufen Sie die Website www.dell.com/support auf.
Seite 114: Aktualisieren Des Bios In Linux Und Ubuntu
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
Seite 115: System- Und Setup-Kennwort
Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption.
Seite 116: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Mindestens eines der folgenden Sonderzeichen: ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ●...
Seite 117: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
Seite 118: Kapitel 5: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
Seite 119: Enhanced Pre-Boot System Assessment - Epsa-Diagnose
1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste.
Seite 120: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
Seite 121: Diagnose-Led
8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.
Seite 122: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
Seite 123: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).
Seite 124: Kapitel 6: Wie Sie Hilfe Bekommen
Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
