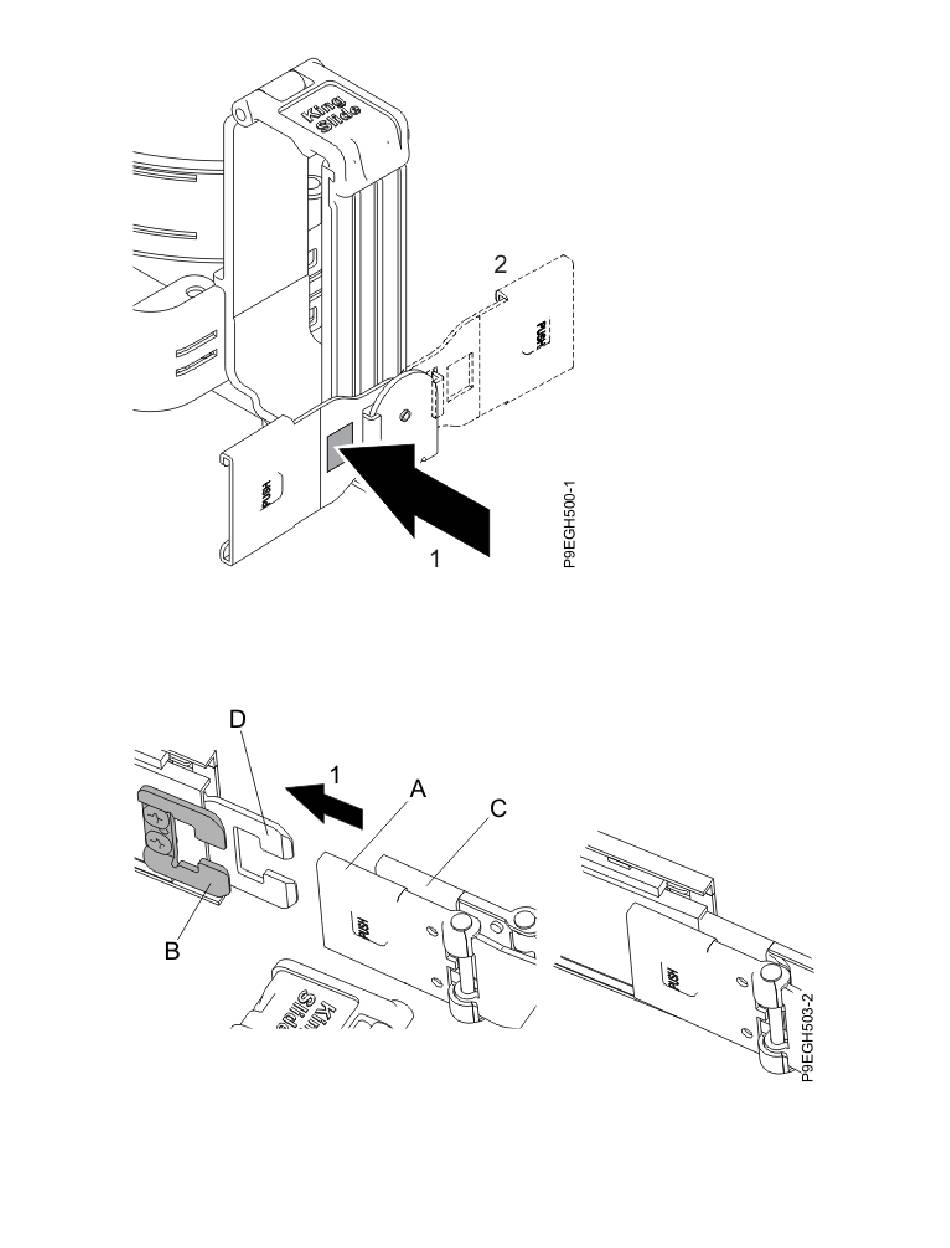

Abbildung 9. Erweiterungslasche des Kabelträgers schwenken
3. Führen Sie die innere Kabelträgerlasche (A) in die innere Halterung (B) ein, bis die äußere Halterung
(D) einrastet.
Anmerkung: Stellen Sie sicher, dass sich der mittlere Stift zwischen jedem Träger befindet, um eine
Beschädigung zu vermeiden, wenn das System in die Serviceposition gebracht wird.
Abbildung 10. Halterungen einsetzen
4. Schieben Sie auf der gegenüberliegenden Seite des Racks die Erweiterungslasche (E) auf die äußere
Kabelträgerlasche (F), bis sie einrastet.
Installation von IBM Power System L922 (9008-22L) 11
