Vorsicht: Zur Installation dieses Systems im Rack werden zwei Personen benötigt.
Führen Sie die folgenden Schritte aus, um das System im Rack zu installieren:
Vorgehensweise
1. Wenn die Transportabdeckung noch an der Rückseite oder Vorderseite des Systems angebracht ist,
entfernen Sie sie.
2. Ziehen Sie die Schienen nach vorne heraus (1), bis sie zweimal einrasten. Heben Sie vorsichtig den
Server an und neigen Sie ihn so über die Schienen, dass die hinteren Nagelköpfe (2) am Server an den
hinteren Aussparungen (2) an den Schienen ausgerichtet sind. Schieben Sie den Server nach unten, bis
die hinteren Nagelköpfe in die beiden hinteren Aussparungen eingreifen. Senken Sie die Vorderseite
des Servers anschließend langsam ab(3), (4) bis die anderen Nagelköpfe in die anderen Aussparungen
in den Schienen eingreifen. Stellen Sie sicher, dass sich die vordere Verriegelung (5) über die Nagel-
köpfe schiebt, bis sie einrastet.

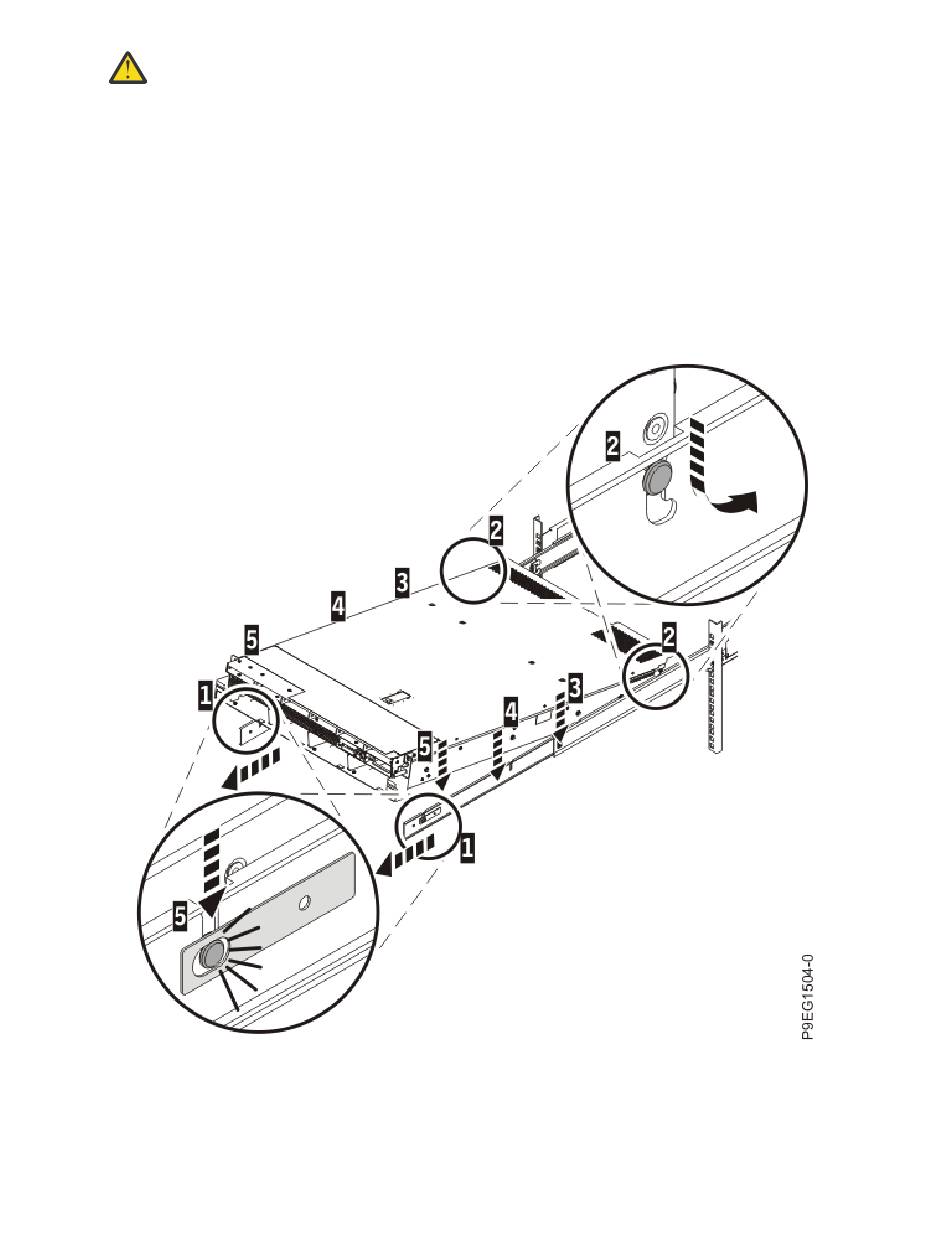

Abbildung 6. Server auf der Montagehardware installieren
3. Drücken Sie an beiden Schienen die Entriegelungsknöpfe (1) und schieben Sie den Server (2) ganz in
das Rack hinein, bis er einrastet.
8 Power Systems: IBM Power System L922 (9008-22L) installieren
