Typ 3320, 3321

Grundfunktionen

10.2.1 DIP-Schalter

Einstellungen
Schalter 1: Sicherheitsstellung aktivieren oder deaktivieren
Siehe Kapitel „11" auf Seite 77.
Schalter 2: Sicherheitsstellung zwischen NO und NC aus-
wählen Siehe Kapitel „11" auf Seite 77.
Schalter 3: Nicht belegt.
Schalter 4: Umschalten zwischen Betriebszustand AUTO-
MATIK und Betriebszustand HAND.
Siehe Kapitel „11.1" auf Seite 77.

10.2.2 OPEN-Taste und CLOSE-Taste

Elektrische Handbetätigung: Ventil öffnen: OPEN-Taste drücken
X.TUNE (Autotune)
auslösen:
10.2.3 Mechanische Handbetätigung
Bei nicht anliegender Versorgungsspannung, z. B. beim Einbau
oder bei Stromausfall, kann das Ventil mit der mechanischen
Handbetätigung geöffnet oder geschlossen werden.
Beschreibung siehe Kapitel „12.2 Ventil mechanisch betätigen"
Ventil schließen: CLOSE-Taste
drücken
Beschreibung siehe Kapitel „9.4
Anpassung der Stellungsregelung
– X.TUNE ausführen".
11 GRUNDFUNKTIONEN
Die Grundfunktionen werden über die DIP-Schalterstellung
eingestellt.

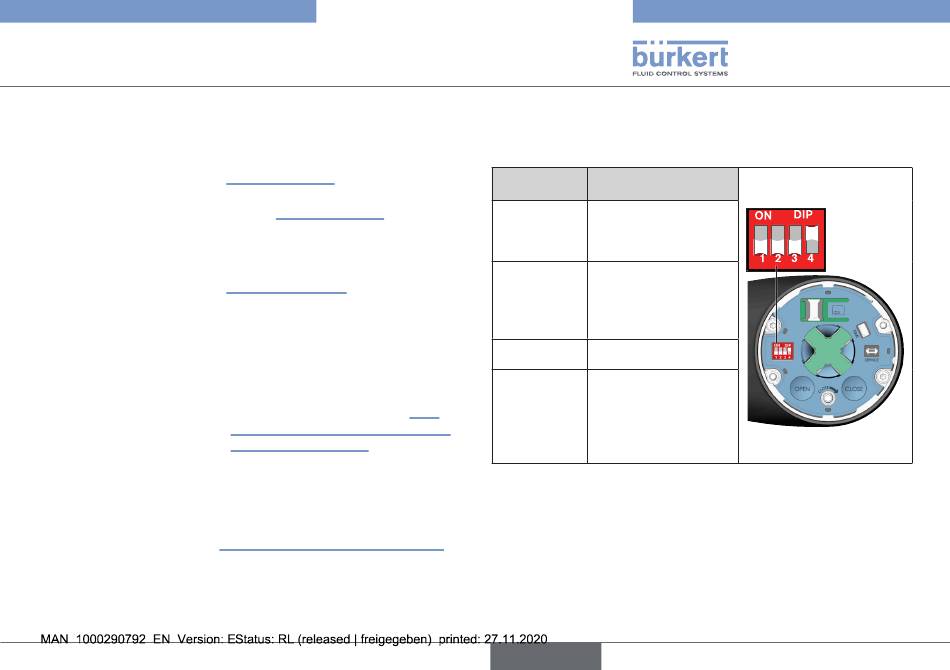

DIP-Schalter Grundfunktion
Sicherheitsstellung
1 aktivieren oder
deaktivieren
Sicherheitsstellung
und Wirkrichtung
2
einstellen (NC und
NO)
3 Nicht belegt
Umschalten zwi-
schen Betriebszu-
4 stand AUTOMATIK
und Betriebszustand
HAND.
Tab. 15: Grundfunktionenübersicht
11.1 Betriebszustand wechseln,
AUTOMATIK – HAND
Werkseinstellung: Bei Geräten im Auslieferungszustand ist der
Betriebszustand HAND voreingestellt.
Der Wechsel des Betriebszustands erfolgt mit DIP-Schalter 4,
der sich unter dem Blinddeckel befindet.
deutsch
DIP-Schalter
