ELEKTRISCHE INSTALLATION

Das elektromotorische Ventil gibt es in 2 Anschlussvarianten:
• Mit Rundsteckverbinder (Multipolvariante)
• Kabelverschraubung mit Anschlussklemmen
Signalwerte
Betriebsspannung:
Digitaleingang für Stellungssignal:
8.1 Elektrische Installation mit
Rundsteckverbinder
8.1.1 Sicherheitshinweise
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
▶ Bei der Installation die allgemeinen Regeln der Technik einhalten.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
ACHTUNG!
Zur Gewährleistung der elektromagnetischen Verträglichkeit
(EMV) muss die Funktionserde mit einer kurzen Leitung (max.
1m) geerdet werden. Die Funktionserde muss den Querschnitt
von mindestens 1,5 mm besitzen.
2
64
24 V
0 ...5 V = log „0";
10...30 V = log „1"
deutsch
Typ 3320, 3321
Montage des Ventils
Auswahl der Anschlussleitung:
Bei der Auswahl der Länge und des Querschnitts der
Einzeladern den Spannungsabfall in Bezug auf den maxi-
malen Versorgungsstrom berücksichtigen.
→ Das Gerät entsprechend den Tabellen anschließen.
→ Nach Anlegen der Betriebsspannung die erforderlichen
Grundeinstellungen und Anpassungen für das elektromoto-
rische Ventil vornehmen. Beschreibung siehe Kapitel „9 Inbe-
triebnahme" Beschreibung der Rundsteckverbinder.
3
4
5
FE Funktionserde

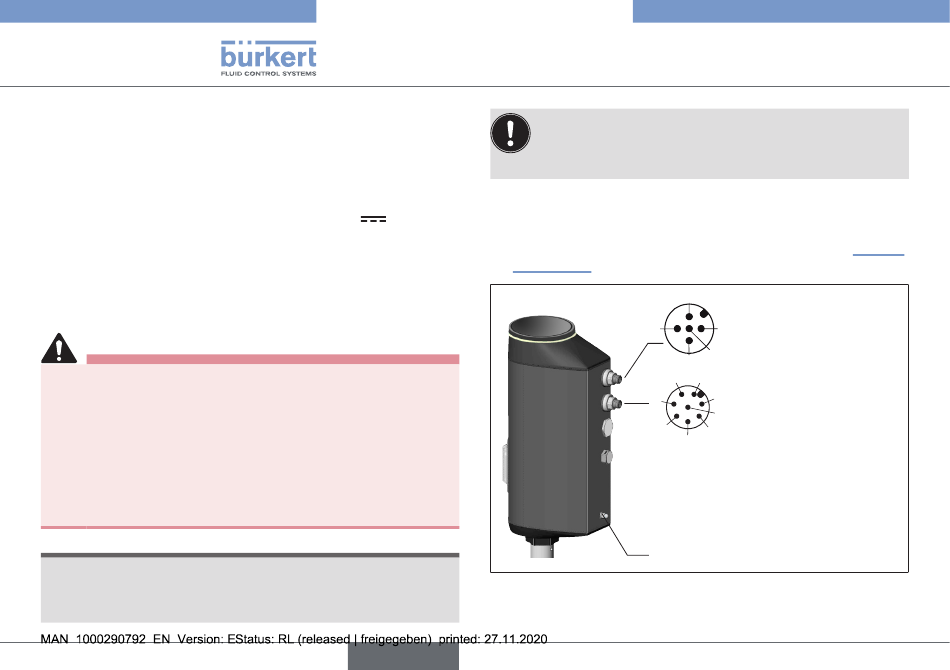

Bild 10: Beschreibung der Rundsteckverbinder
2
X3 – Rundstecker M12,
5-polig
1
Betriebsspannung
5
4
3 2
X1 – Rundstecker M12,
1
8-polig
8
Ein- und
7
Ausgangssignale
6
