4 - INSTALACIÓN DEL PRODUCTO

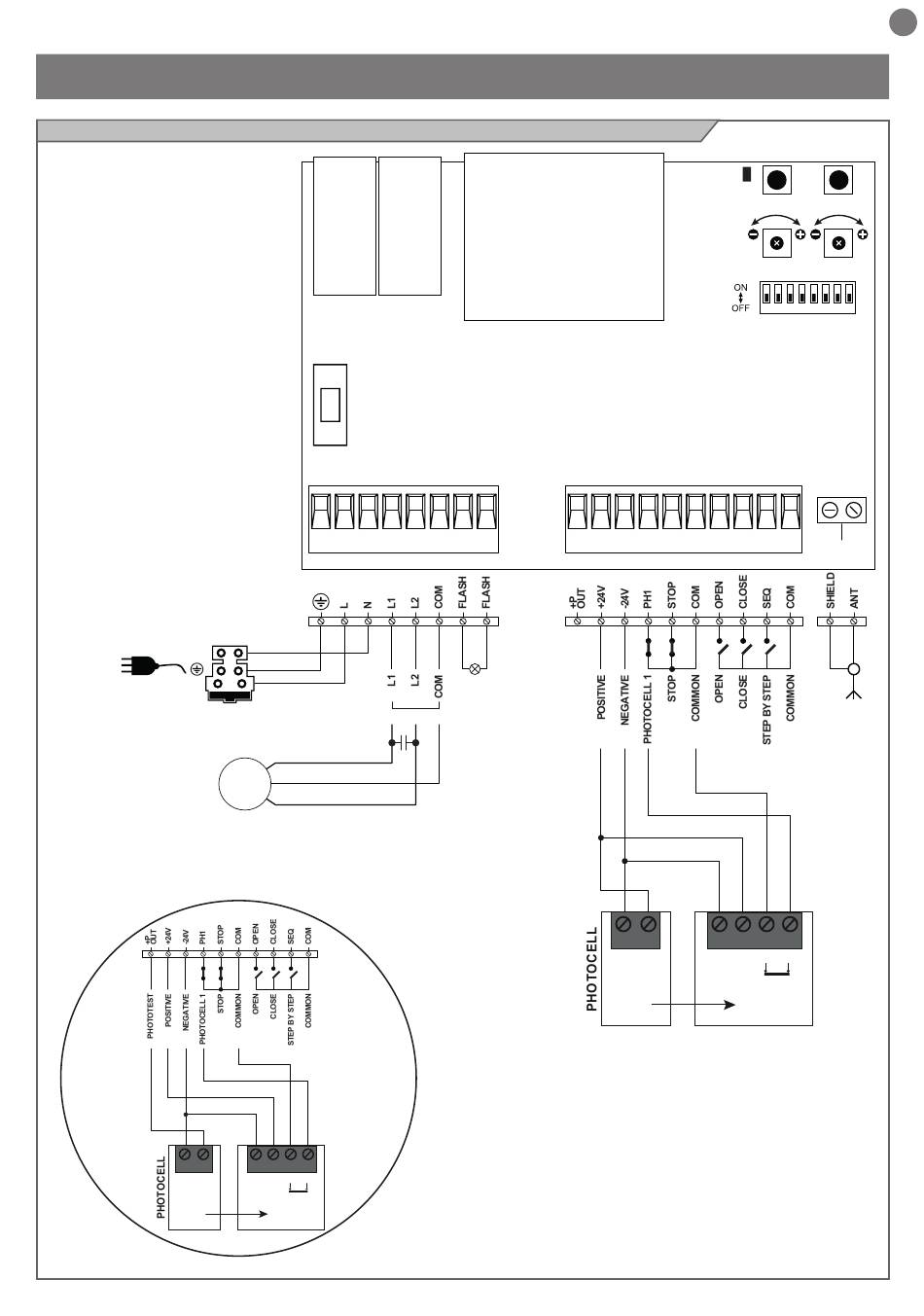

4.1 - Conexiones eléctricas
N
L
CONEXIÓN CON
TEST DE LAS FOTOCÉLULAS
DIP4 = ON ► FOTOTEST
1 2
GND 12/24
_
AC/DC
TX
MOTOR
M
1 2 3 4
COM OUT
GND 12/24
_
AC/DC
NC
RX
DL6
P1
TR1
1 2 3 4 5 6 7 8
1 2 1 2 3 4
GND 12/24 GND 12/24 COM OUT
_ _
AC/DC AC/DC
NC
TX RX
ES
P2
TR2
M3
43
