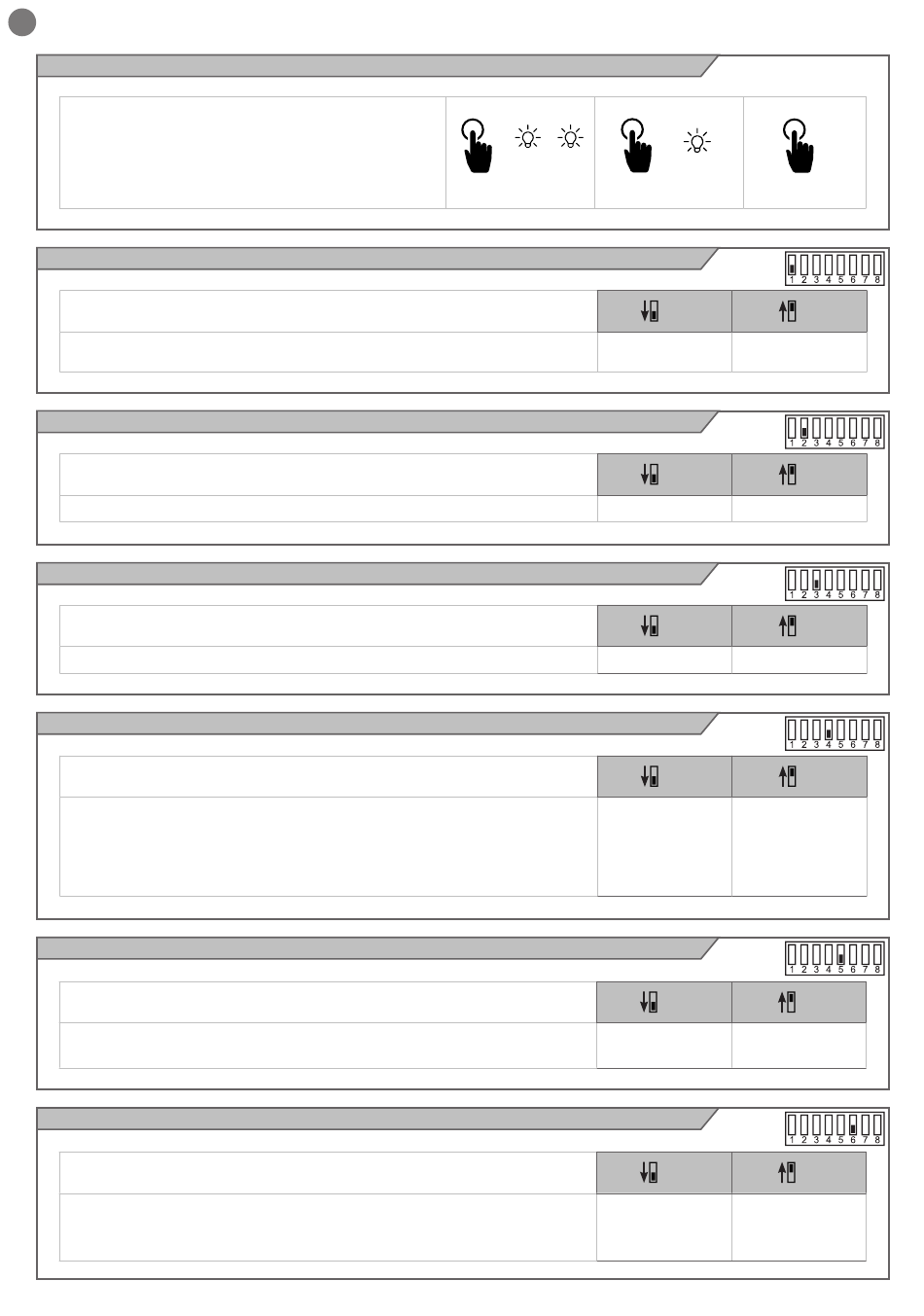

5.3 - Memorização do curso
A operação deve ser realizada com a porta rolante FECHADA.
Premir e segurar P1 até o led DL6 piscar em vermelho. Soltar
P1. Com a porta rolante FECHADA, premir e segurar a tecla P2
para fazer o motor se mover para a abertura. Soltar P2 ao chegar
ao fim na posição aberta. Aguardar que DL6 se torne verde.
Premir e segurar a tecla P2 para fazer o motor se mover para
o fechamento. Soltar P2 ao chegar ao fim na posição fechada.
5.4 - Função DIP1
FECHAMENTO AUTOMÁTICO
Se habilitado após a abertura completa, permanece aberto por um tempo configurado
com TR1 por 1 a 120 seg.
5.5 - Função DIP2
PASSO A PASSO
Para porta rolante, configurar em OFF
5.6 - Função DIP3
FUNÇÃO CONDOMÍNIO
Se configurada em ON, o comando SBS apenas ABRE.
5.7 - Função DIP4
SAÍDA P.OUT 24V cc
SE CONFIGURADA EM OFF, CONECTA-SE A UM INDICADOR LUMINOSO 24 V:
- Intermitência lenta se o motor estiver em movimento de abertura.
- Intermitência veloz se o motor estiver em movimento de fechamento.
- Luz fixa acesa se o motor estiver parado e não tiver fechado.
SE CONFIGURADA EM ON:
Executa o teste da fotocélula
5.8 - Função DIP5
ENTRADA STOP
Se configurada em OFF ► Entrada STOP (NC)
Se configurada em ON ► Entrada de segurança da borda com 8K2
5.9 - Função DIP6
SAÍDA FLASH
Se configurada em OFF, a saída pisca durante a movimentação do motor e se apaga
cerca de 5 segundos após seu desligamento.
Se configurada em ON, a saída se ativa com o motor e permanece ativa por um tempo
configurado por TR2.
