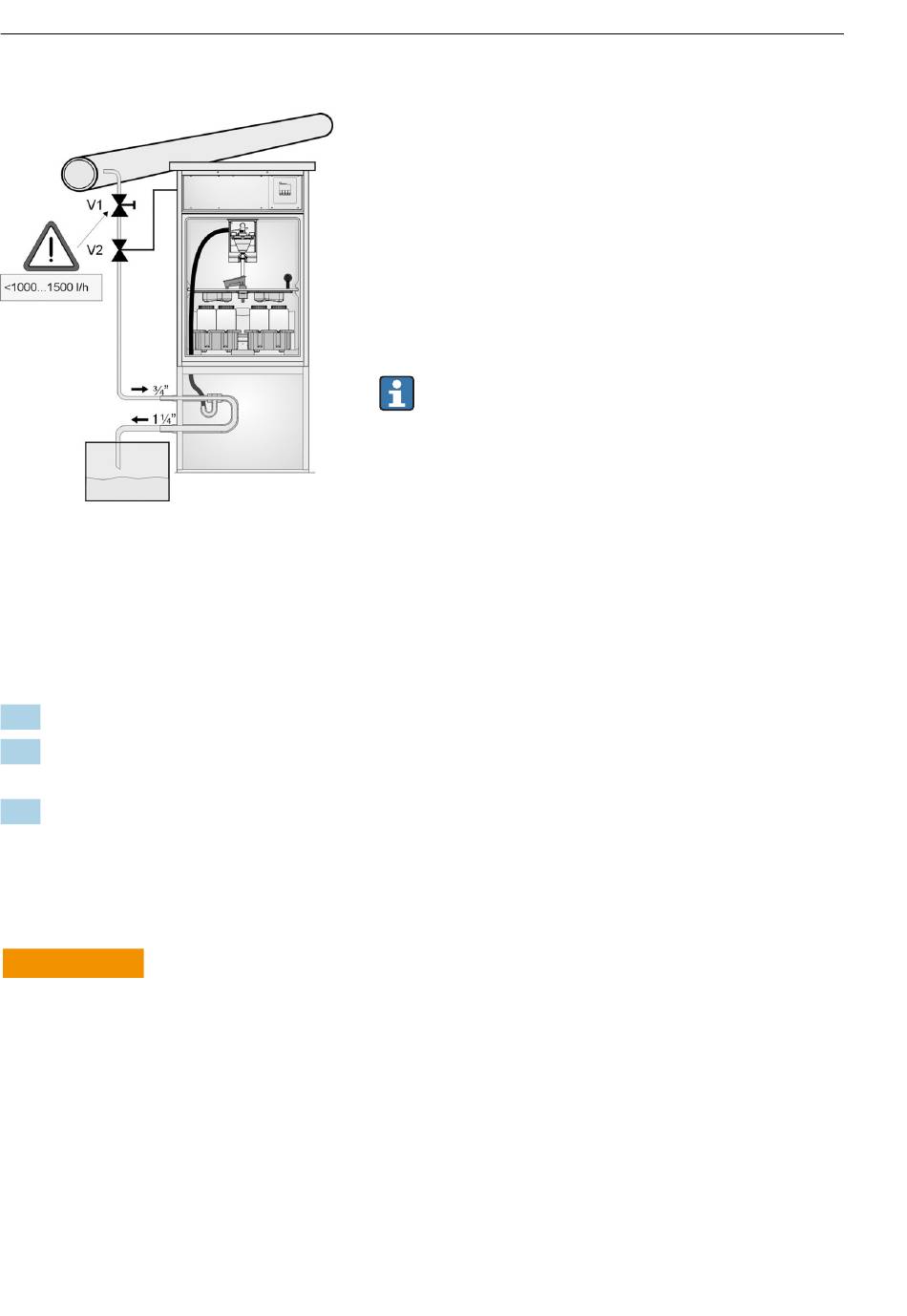

Anwendungsbeispiel: Probenahme aus Druckrohrleitung
3
Probenahme aus Druckrohrleitung
V1 Membranventil
V2 Kugelhahn
3
Durchflussarmatur
4.4
Aufstellungskontrolle
1.
Prüfen Sie den Anschluss der Ansaugleitung am Gerät auf festen Sitz.
2.
Prüfen Sie die richtige Verlegung der Ansaugleitung von der Entnahmestelle zum Gerät
durch Sichtkontrolle.
3.
Prüfen Sie, ob der Dreharm korrekt eingerastet ist.
5
Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung anliegt.
12
Mit dem Membranventil 1 wird die Durchflussrate
auf maximal 1000 l/h ... 1500 l/h eingedrosselt.
Mit Beginn des Probenahmezyklus kann über einen
der Relaisausgänge der Kugelhahn 2 angesteuert
und geöffnet werden. Das Medium fließt durch die
Leitung und die Durchflussarmatur in den Ablauf.
Nach Ablauf einer einstellbaren Verzögerungszeit
wird die Probe direkt aus der Durchflussarmatur
entnommen. Nach der Probenahme wird Kugel-
hahn 2 wieder geschlossen.
Der Kugelhahn und das Membranventil sind
nicht im Lieferumfang enthalten. Fordern Sie
bei Bedarf bitte ein Angebot von Ihrem End-
ress+Hauser Vertriebsbüro an.
