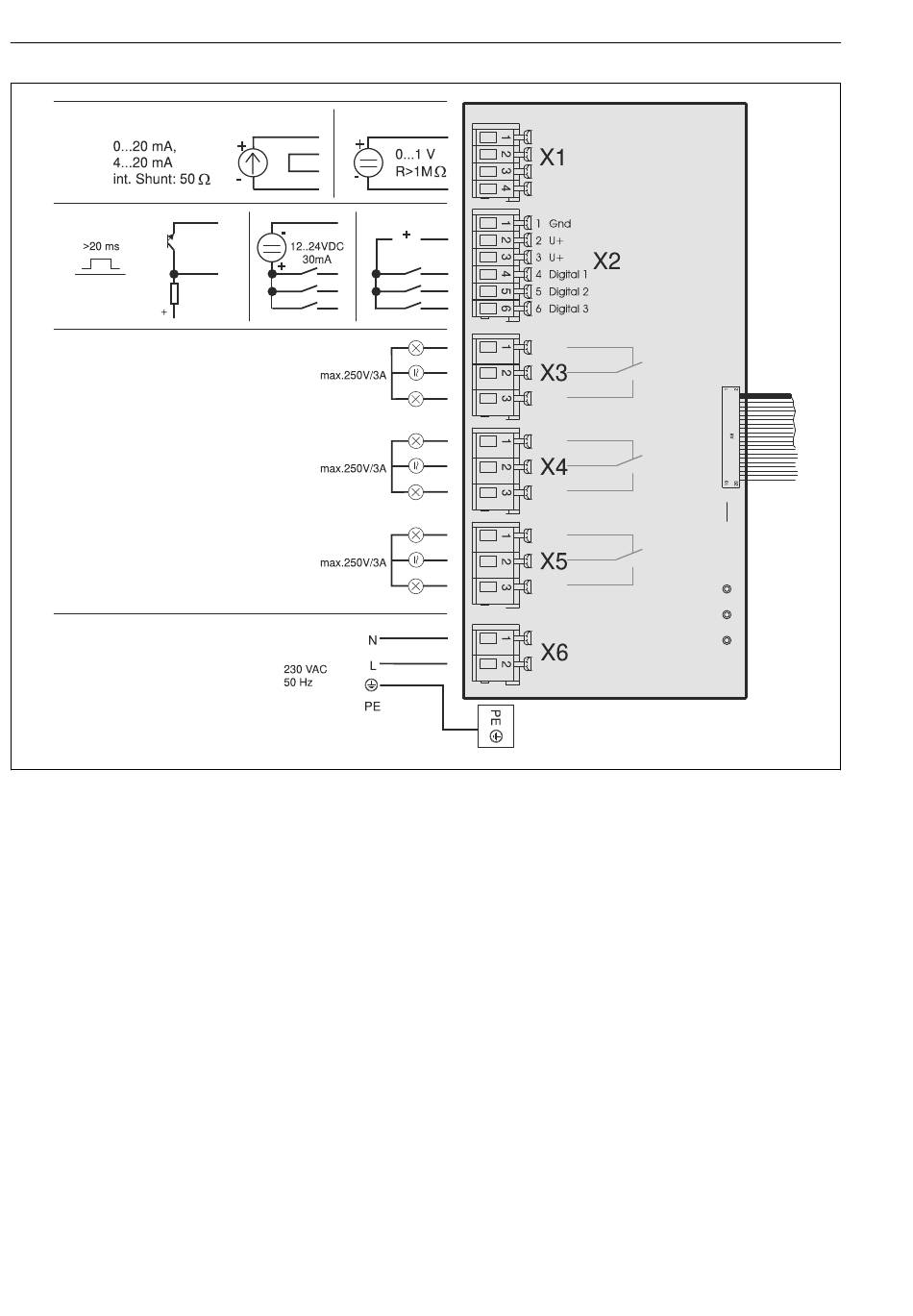

Elektrischer Anschluss
AI
DI
R
Power
AI
Analogeingang
DI
Digitaleingang
R
Relaisausgang
X1-6 Klemmenblöcke
Sie können folgende Signale an die Klemmen anschließen:
• 3 Digital-Eingangssignale > 20 ms
• 1 Analog-Eingangssignal 0 ... 1 V, 0 ... 20 mA oder 4 ... 20 mA
• 3 Relais-Ausgangssignale
5.2
Schutzart sicherstellen
Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
16
ASP Station 2000 RPS20B
Relay 1
Relay 2
Relay 3
A0022659
Endress+Hauser
