ASP Station 2000 RPS20B
Beachten Sie bei der Aufstellung des Gerätes folgende Punkte:
• Verlegen Sie die Ansaugleitung immer steigend von der Entnahmestelle zum Probenehmer.
• Der Probenehmer muss sich oberhalb der Entnahmestelle befinden.
• Vermeiden Sie Syphonbildung in der Ansaugleitung.
Anforderungen an die Probenahmestelle:
• Schließen Sie die Ansaugleitung nicht an druckbeaufschlagte Systeme an.
• Halten Sie gröbere, verstopfende und abrasive Feststoffe mit dem Saugkopf zurück.
• Tauchen Sie die Ansaugleitung in Fließrichtung ein.
• Entnehmen Sie die Probe an einer repräsentativen Stelle (turbulente Strömung, nicht
unmittelbar am Gerinneboden).
Hilfreiches Probenahmezubehör
• Saugkopf:
Hält gröbere und verstopfende Feststoffe zurück.
• Eintaucharmatur:
Die justierbare Eintaucharmatur fixiert die Ansaugleitung an der Entnahmestelle.
4.2
Aufstellung
1.
Stellen Sie das Gerät unter Berücksichtigung der Aufstellungsbedingungen auf.
2.
Verlegen Sie die Ansaugleitung von der Entnahmestelle zum Gerät.
3.
Schrauben Sie die Ansaugleitung an den Schlauchanschluss des Geräts.
4.3
Probennahme mit Durchflussarmatur
Die Probe wird direkt aus der im Sockel eingebauten Durchflussarmatur oder einer externen
Durchflussarmatur entnommen.
Anwendung findet die Durchflussarmatur bei der Probenahme von druckbeaufschlagten Sys-
temen, z.B.:
• höhergelegenen Behältern
• Druckrohrleitungen
• Förderung mit externen Pumpen
Die Durchflussrate sollte maximal 1000 ... 1500 l/h betragen.
1
3
2

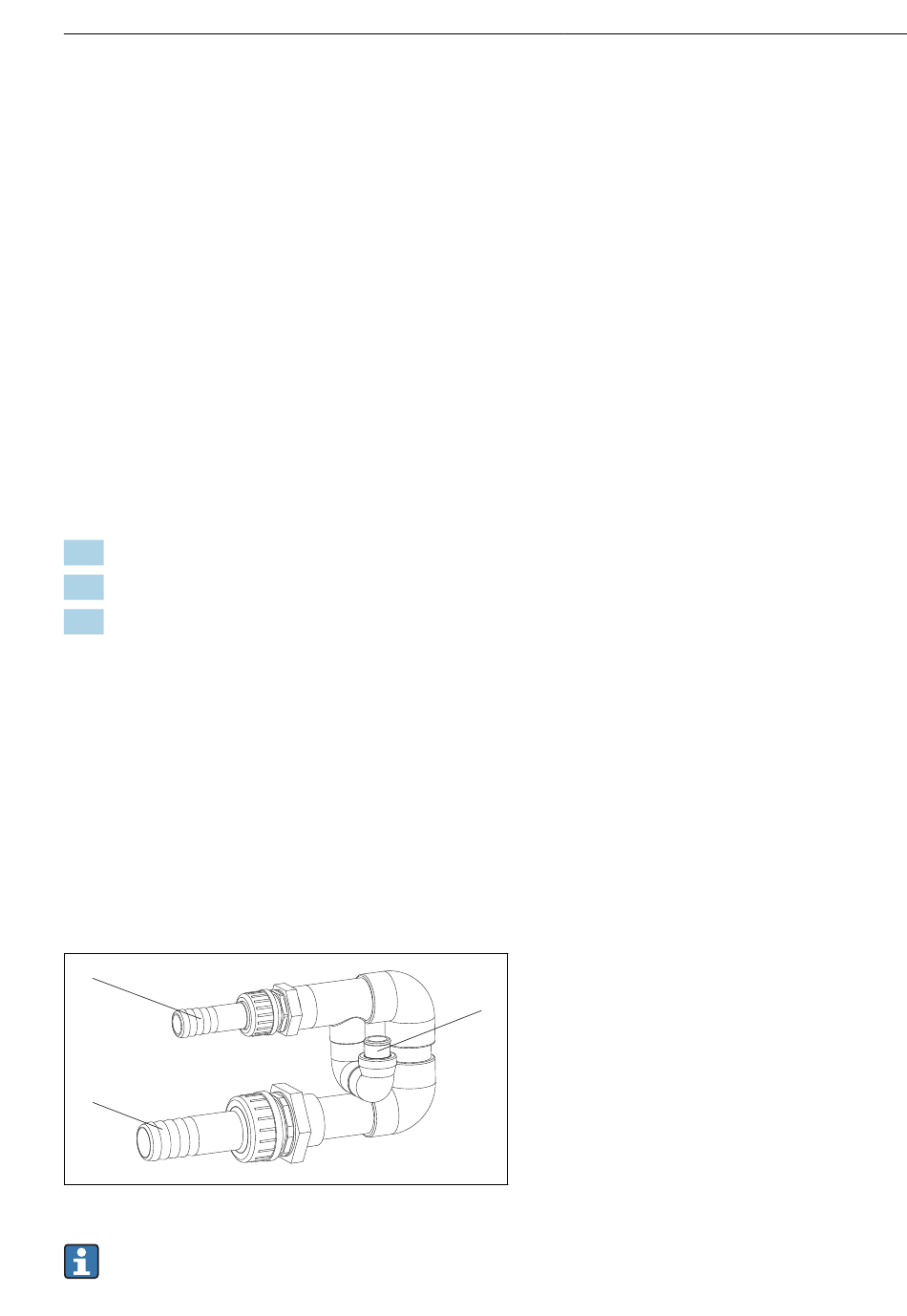

Anschlüsse Durchflussarmatur 71119408
Der Auslauf der Durchflussarmatur muss drucklos sein (z.B. Gulli, offenes Gerinne)!
Endress+Hauser
1
Zulauf Durchflussarmatur: ¾"
2
Anschluss Probenahme
3
Ablauf Durchflussarmatur: 1¼"
2
A0013127
Montage
