Y-Abscheider auf ebenem Untergrund montieren
1. Montieren Sie den Y-Abscheider an den Rohrklemmen auf einem ebenen Unter-
grund. Die Ausrichtung des Y-Abscheiders sollte wie in →  3,  11 dargestellt
sein.
Klebemuffen verkleben
2. Reinigen Sie die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit
einem Reinigungstuch.
3. Lassen Sie die gereinigten Flächen ca. 5 Minuten trocknen.
4. Tragen Sie Klebstoff gleichmäßig (geschlossene Klebeschicht) auf die Klebeflächen
auf (zuerst Muffe, dann Rohr).
5. Fügen Sie die Teile sofort zusammen (bis auf Anschlag zusammendrehen).
6. Entfernen Sie den überschüssigen Klebstoff.
7. Lassen Sie die verklebten Teile mindestens 24 Stunden aushärten, bevor das System
mit Probe beaufschlagt wird.
Probenschlauch befestigen
8. Entfernen Sie die Überwurfmutter durch Drehen.
9. Befestigen Sie die beigelegte Schraubverbindung und die beigelegte Ferrule am
Schlauch zum Analysator.
10. Schrauben Sie den Schlauch mit Ferrule und Schraubverbindung in die Gewindeboh-
rung.
11. Befestigen Sie die Überwurfmutter durch Drehen.


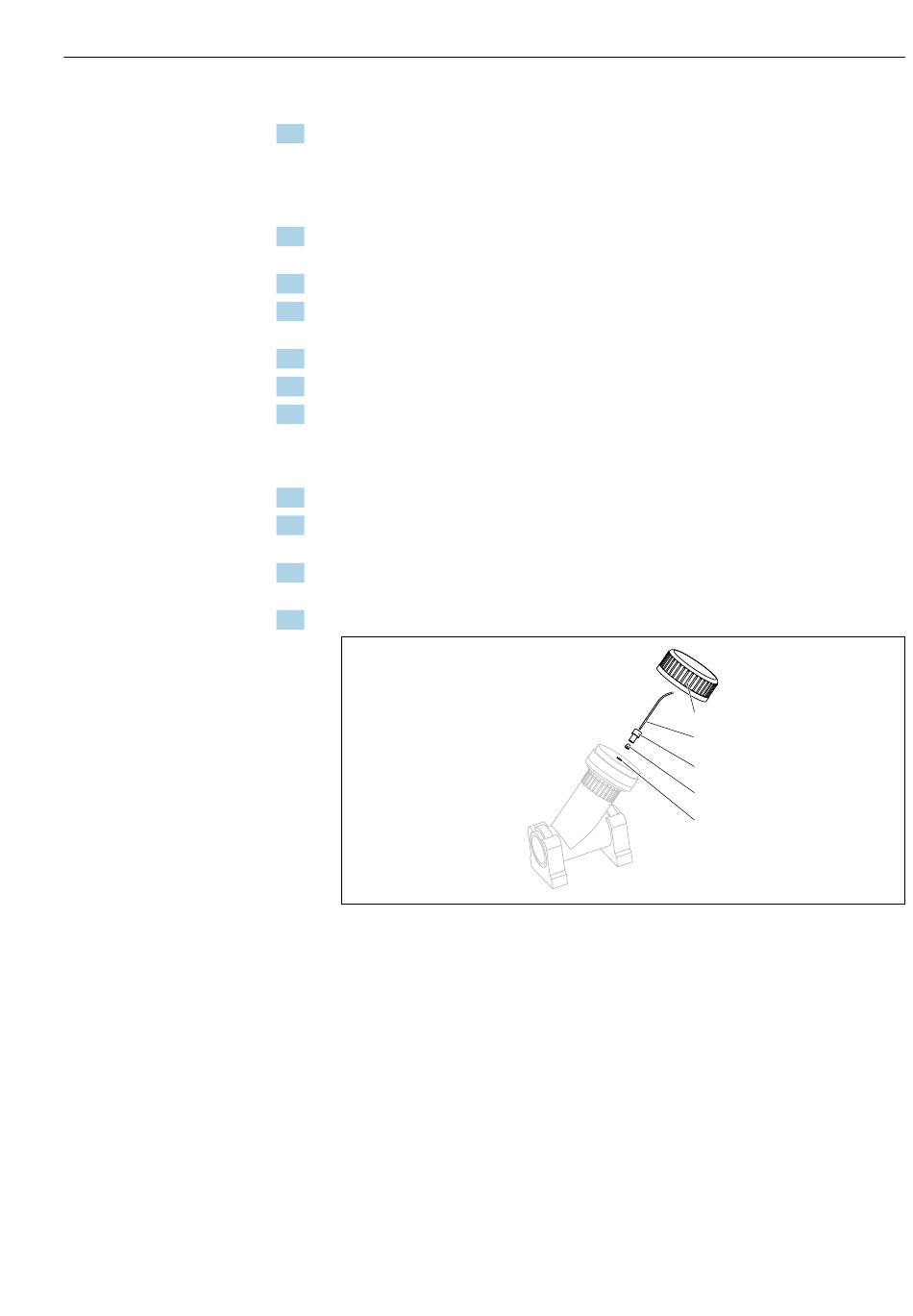

 16 Y-Abscheider
1 Überwurfmutter
2 Schlauch zum Analysator
3 Schraubverbindung
4 Ferrule
5 Gewindebohrung
5.5

Aufstellungskontrolle

Prüfen Sie nach der Montage alle Anschlüsse auf festen Sitz.
Montage
1
2
3
4
5
A0030604
