LAUNCH

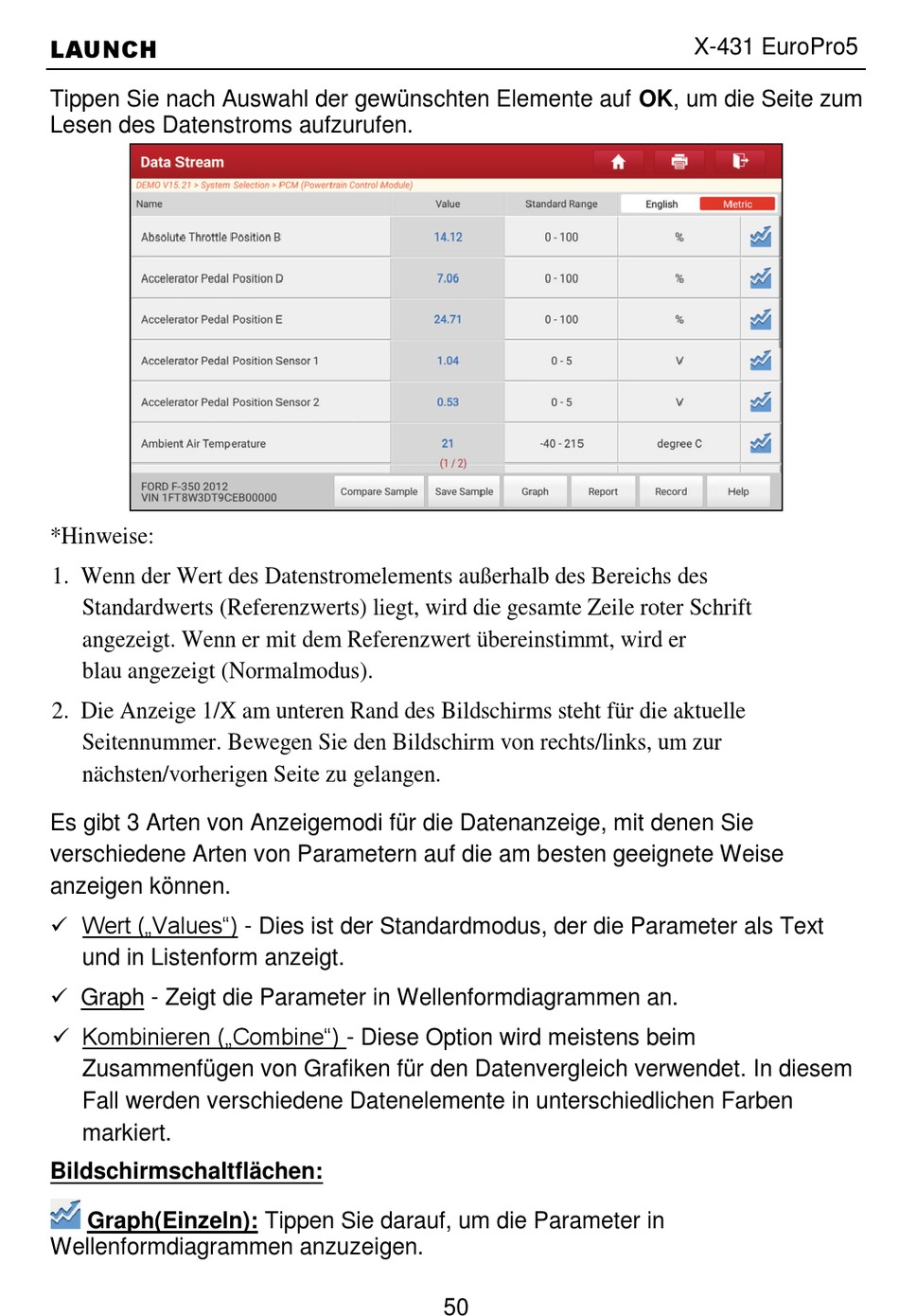

Tippen Sie nach Auswahl der gewünschten Elemente auf OK, um die Seite zum
Lesen des Datenstroms aufzurufen.
*Hinweise:
1. Wenn der Wert des Datenstromelements außerhalb des Bereichs des
Standardwerts (Referenzwerts) liegt, wird die gesamte Zeile roter Schrift
angezeigt. Wenn er mit dem Referenzwert übereinstimmt, wird er
blau angezeigt (Normalmodus).
2. Die Anzeige 1/X am unteren Rand des Bildschirms steht für die aktuelle
Seitennummer. Bewegen Sie den Bildschirm von rechts/links, um zur
nächsten/vorherigen Seite zu gelangen.
Es gibt 3 Arten von Anzeigemodi für die Datenanzeige, mit denen Sie
verschiedene Arten von Parametern auf die am besten geeignete Weise
anzeigen können.
Wert („Values") - Dies ist der Standardmodus, der die Parameter als Text
und in Listenform anzeigt.
Graph - Zeigt die Parameter in Wellenformdiagrammen an.
Kombinieren („Combine") - Diese Option wird meistens beim
Zusammenfügen von Grafiken für den Datenvergleich verwendet. In diesem
Fall werden verschiedene Datenelemente in unterschiedlichen Farben
markiert.
Bildschirmschaltflächen:
Graph(Einzeln): Tippen Sie darauf, um die Parameter in
Wellenformdiagrammen anzuzeigen.
50
X-431 EuroPro5
Benutzerhandbuch
