LAUNCH

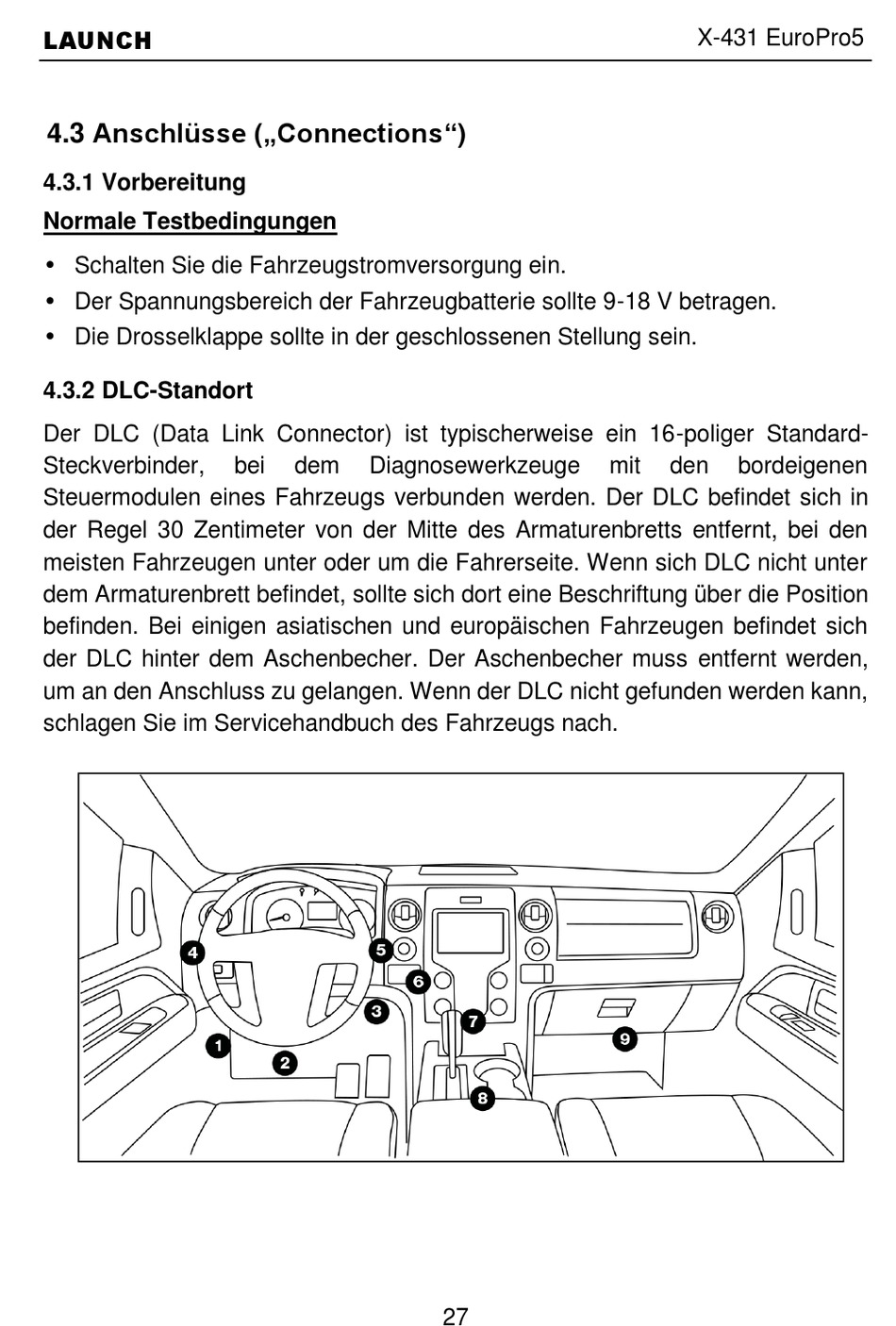

4.3 Anschlüsse („Connections")
4.3.1 Vorbereitung
Normale Testbedingungen
Schalten Sie die Fahrzeugstromversorgung ein.
Der Spannungsbereich der Fahrzeugbatterie sollte 9-18 V betragen.
Die Drosselklappe sollte in der geschlossenen Stellung sein.
4.3.2 DLC-Standort
Der DLC (Data Link Connector) ist typischerweise ein 16-poliger Standard-
Steckverbinder,
Steuermodulen eines Fahrzeugs verbunden werden. Der DLC befindet sich in
der Regel 30 Zentimeter von der Mitte des Armaturenbretts entfernt, bei den
meisten Fahrzeugen unter oder um die Fahrerseite. Wenn sich DLC nicht unter
dem Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich
der DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden,
um an den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
schlagen Sie im Servicehandbuch des Fahrzeugs nach.
bei
dem
Diagnosewerkzeuge
mit
27
X-431 EuroPro5
Benutzerhandbuch
den
bordeigenen
