LAUNCH

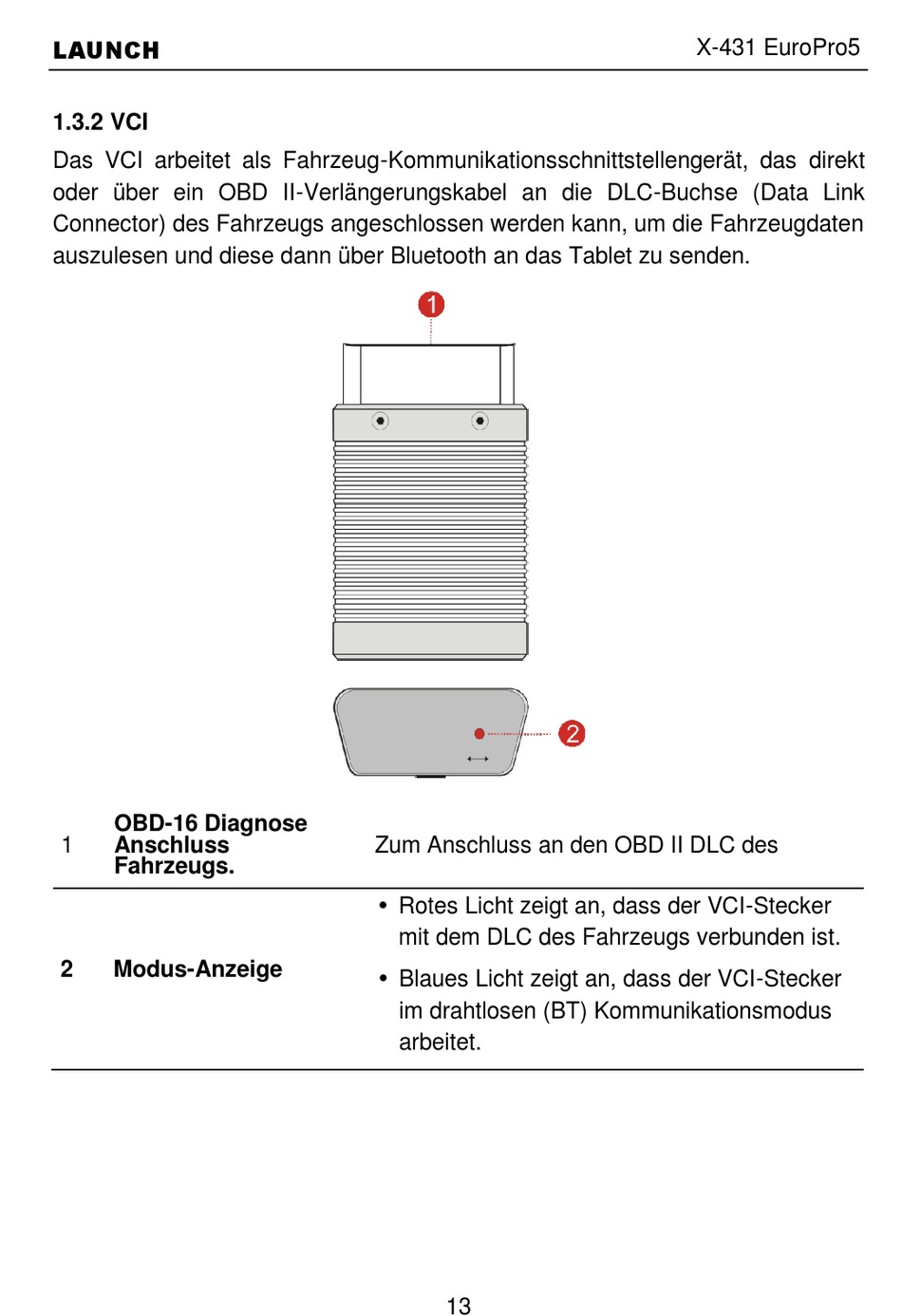

1.3.2 VCI
Das VCI arbeitet als Fahrzeug-Kommunikationsschnittstellengerät, das direkt
oder über ein OBD II-Verlängerungskabel an die DLC-Buchse (Data Link
Connector) des Fahrzeugs angeschlossen werden kann, um die Fahrzeugdaten
auszulesen und diese dann über Bluetooth an das Tablet zu senden.
OBD-16 Diagnose
1
Anschluss
Fahrzeugs.
2
Modus-Anzeige
Zum Anschluss an den OBD II DLC des
Rotes Licht zeigt an, dass der VCI-Stecker
mit dem DLC des Fahrzeugs verbunden ist.
Blaues Licht zeigt an, dass der VCI-Stecker
im drahtlosen (BT) Kommunikationsmodus
arbeitet.
13
X-431 EuroPro5
Benutzerhandbuch
