Kurzanleitung
D103203X0DE
6. Die Schrauben anziehen und die Ausrichtschablone entfernen.
Hinweis
Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 Zoll-lbf) für
4-mm-Schrauben und 5,08 Nm (45 Zoll-lbf) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei
Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen
verwendet werden.
7. Den digitalen Stellungsregler mit den Befestigungsschrauben an der Montagehalterung anbringen. Siehe Abbildung 6.
8. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC2000 überprüfen. Die
Magneteinheit sollte so positioniert sein, dass sich die Ablesemarke im Rückführschlitz des Gehäuses des DVC2000 über den
gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet. Siehe Abbildung 2.
9. Die Leitungen zwischen dem Antriebsgehäuse und dem Ausgangsanschluss des pneumatischen Stellungsreglers, dessen Pfeil
von der Öffnung weg zeigt, anbringen. Siehe Abbildung 7.

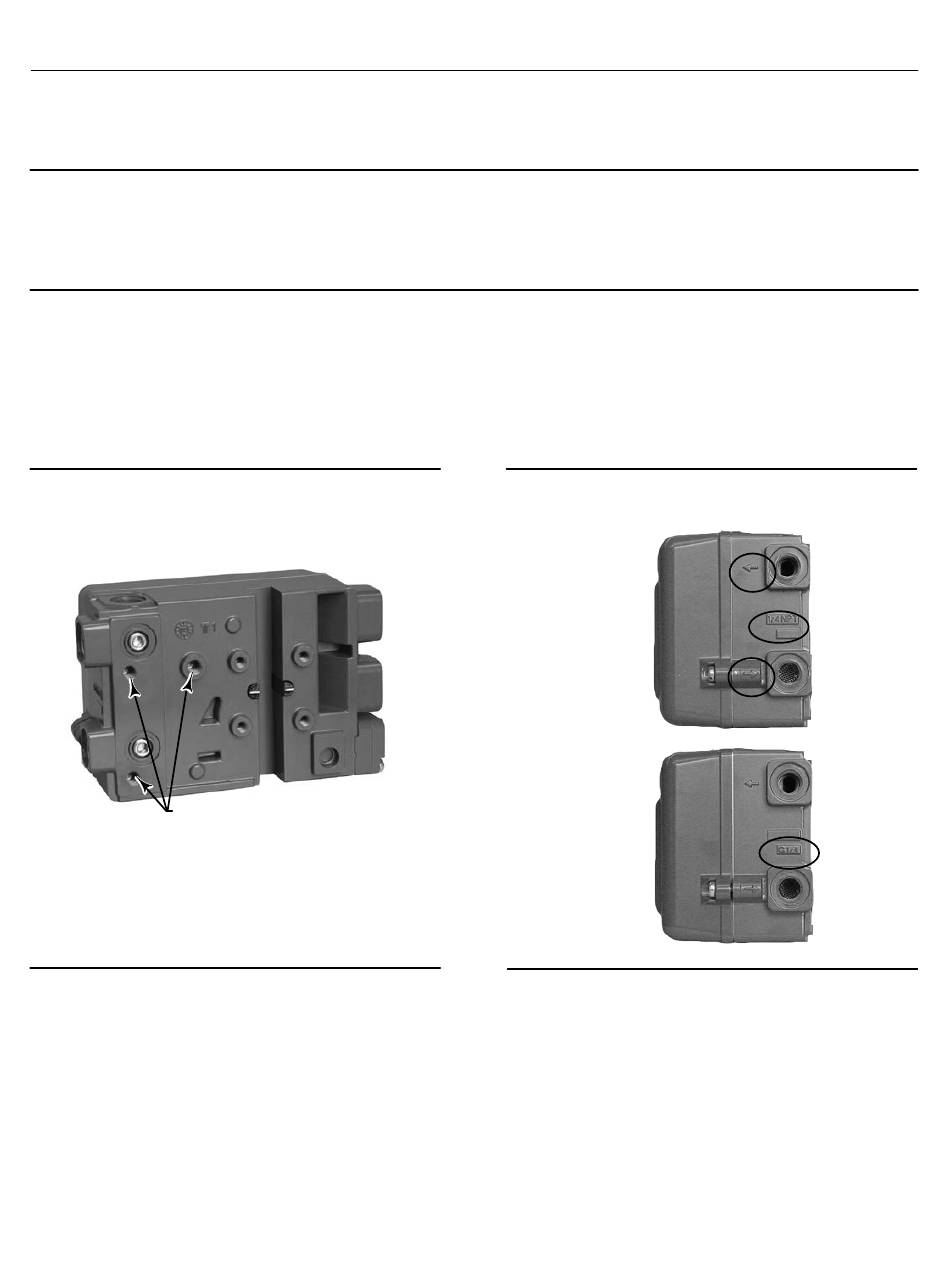

Abbildung 6. Montagebohrungen für Linearantriebe
M8-GEWINDEBOHRUNGEN
W9015
Digitaler Stellungsregler DVC2000
Abbildung 7. Gehäuseausführungen mit
Leitungseinführungen und pneumatischen
Gewindeanschlüssen
PFEIL ZEIGT VOM
ANSCHLUSS WEG =
AUSGANG ZUM ANTRIEB
PFEIL ZEIGT ZUM
ANSCHLUSS =
EINGANG DER
DRUCKLUFTVERSORGUNG
W9016
Juni 2020
PNEUMATISCHE
1/4 NPT-
ANSCHLÜSSE
PNEUMATISCHE
G1/4-
ANSCHLÜSSE
9
