Digitaler Stellungsregler DVC2000
Juni 2020
Das Gehäuse des DVC2000 steht entsprechend der Art der Montage an den Antrieb und des Gewindetyps in vier verschiedenen
Ausführungen zur Verfügung. Die verfügbaren Konfigurationen sind in Abbildung 1 dargestellt.

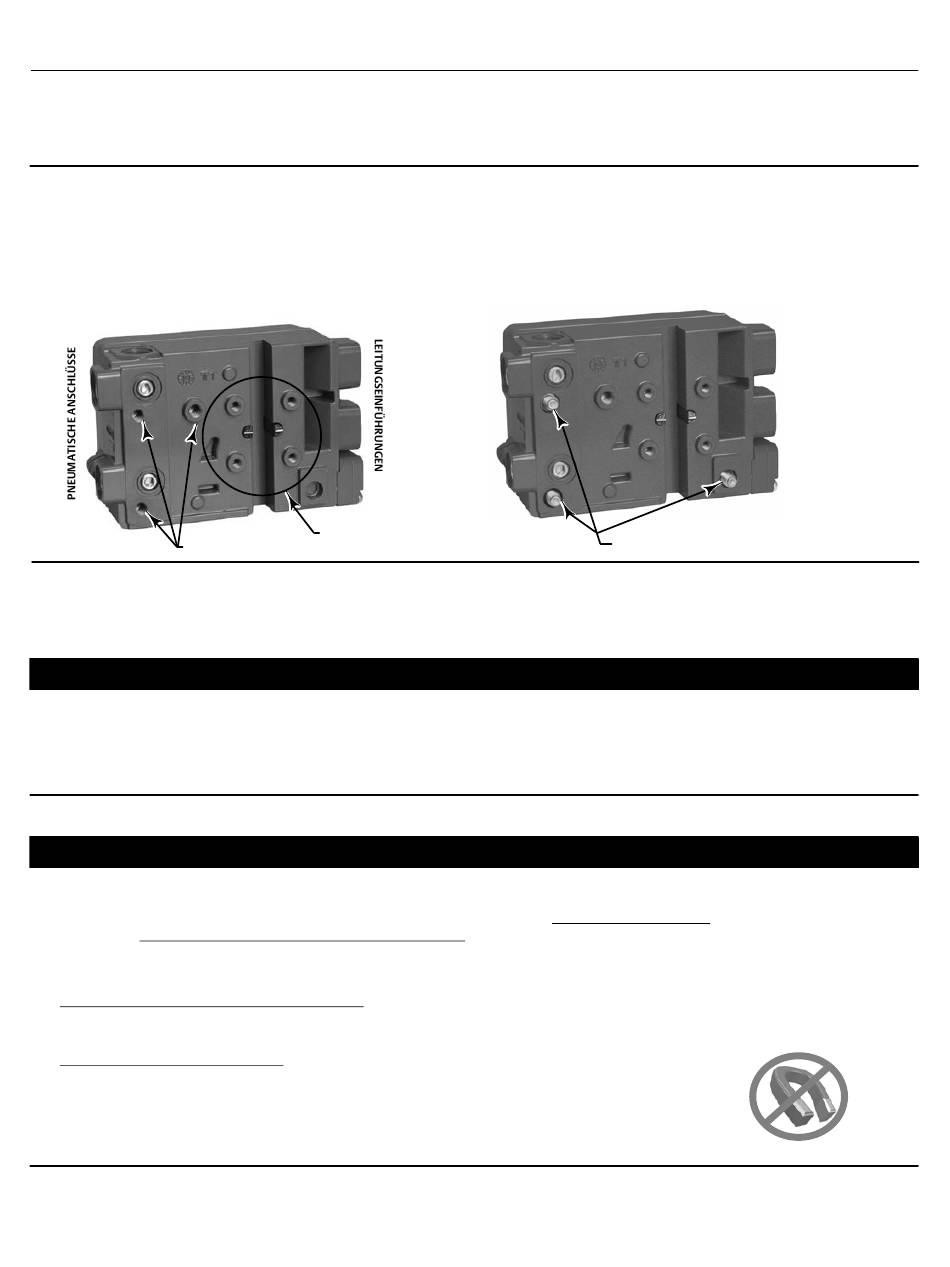

Abbildung 1. Gehäuseausführungen
GEHÄUSE FÜR LINEAR- UND DREHANTRIEBE; FISHER 657
GRÖSSE 30i - 70i UND 667 GRÖSSE 30i - 76i
VERFÜGBARE ANSCHLÜSSE:
S M20-LEITUNGSEINFÜHRUNG UND G1/4 PNEUMATISCH
S 1/2 NPT-LEITUNGSEINFÜHRUNG UND 1/4 NPT PNEUMATISCH
W9015
LINEARANTRIEB, M8
Das Rückführsystem für den digitalen Stellungsregler DVC2000 verwendet ein Magnetfeld zur gestängelosen, berührungslosen
Messung der Ventilstellung. Um eine unbeabsichtigte Spindelbewegung zu vermeiden, wenn das Gerät in Betrieb ist, sollten keine
magnetischen Werkzeuge (wie Schraubendreher mit magnetischer Spitze) verwendet werden.
VORSICHT
Der Magnetwerkstoff wurde speziell dafür ausgewählt, ein langfristig stabiles Magnetfeld zu erzeugen. Die Magneteinheit
muss jedoch, wie andere Magneten auch, sorgfältig gehandhabt werden. Ein anderer leistungsstarker Magnet, der in die
Nähe (näher als 25 mm) der Magneteinheit gebracht wird, kann diese dauerhaft beschädigen. Zu den potenziellen
magnetischen Störquellen gehören u. a. Transformatoren, Gleichstrommotoren, Stapelmagnete.
VORSICHT
Allgemeine Richtlinien für die Verwendung von Hochleistungsmagneten mit Stellungsreglern
Die Verwendung von leistungsstarken Magneten in unmittelbarer Nähe eines Stellungsreglers, der einen Prozess regelt, ist
zu vermeiden. Unabhängig vom Modell des Stellungsreglers können leistungsstarke Magnete die Fähigkeit des
Stellungsreglers zur Regelung des Ventils beeinträchtigen.
Verwendung magnetischer Werkzeuge mit dem DVC2000
D Schraubendreher mit magnetischer Spitze – Schraubendreher mit magnetischer Spitze sollten während des
Prozessbetriebs nicht in der Nähe des DVC2000 oder der magnetischen Baugruppe (an der Rückseite des Gerätes)
verwendet werden.
D Magnetgurte für Einstellgeräte – Diese leistungsstarken Magnete werden als Halterung für
–
4
20 mA-Einstellgeräte verwendet. Normalerweise werden diese Einstellgeräte nicht
verwendet, während der Stellungsregler den Prozess regelt. Leistungsstarke Magnete
müssen mindestens 15 cm (6 Zoll) vom DVC2000 entfernt gehalten werden.
6
GEHÄUSE FÜR FISHER GX-ANTRIEBE
VERFÜGBARE ANSCHLÜSSE:
S M20-LEITUNGSEINFÜHRUNG UND G1/4 PNEUMATISCH
S 1/2 NPT-LEITUNGSEINFÜHRUNG UND 1/4 NPT PNEUMATISCH
W9591
DREHANTRIEB, NAMUR, M6
Kurzanleitung
UNVERLIERBARE
BEFESTIGUNGSSCHRAUBEN, M8
D103203X0DE
