Kurzanleitung
D103203X0DE

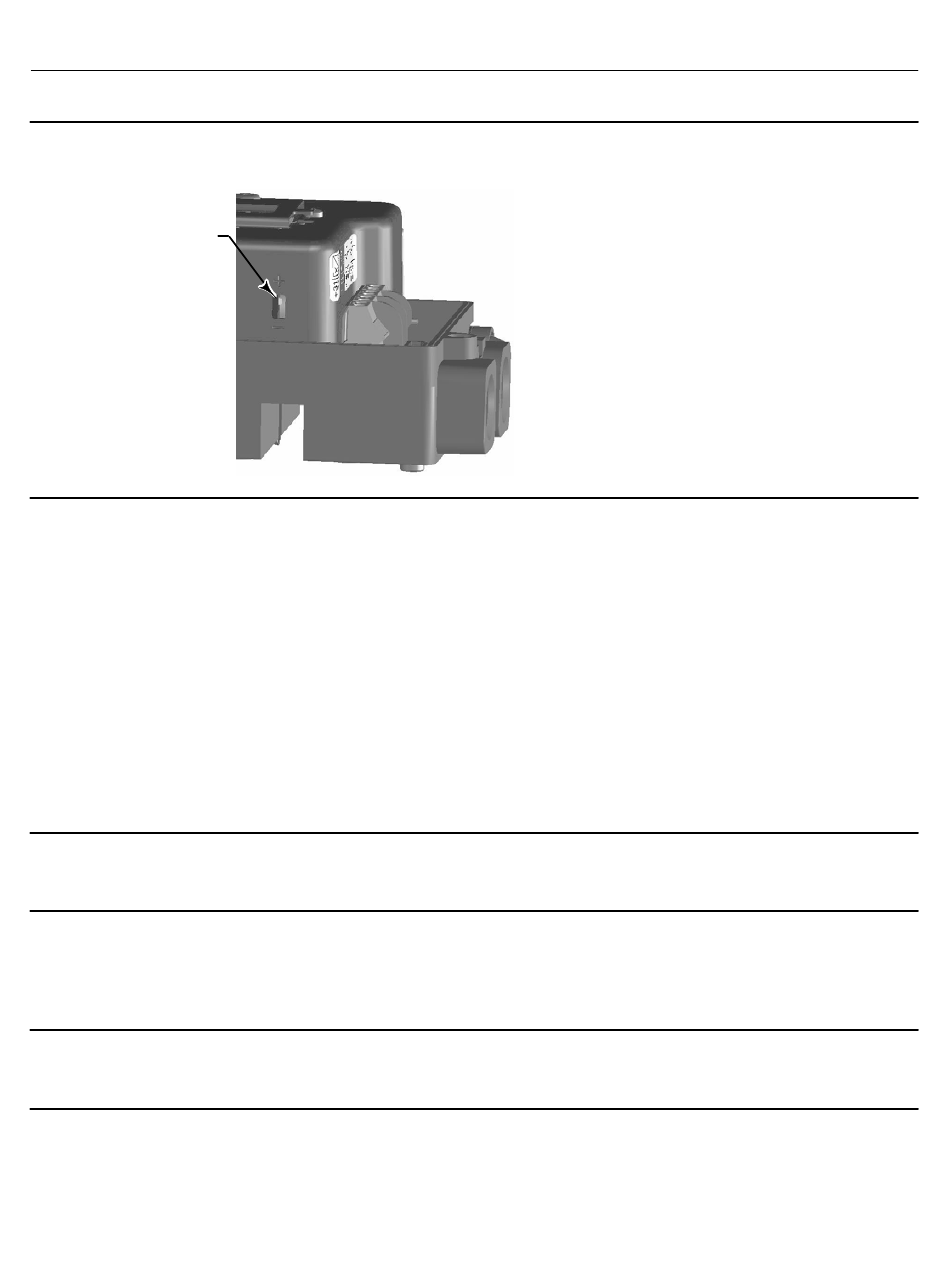

Abbildung 21. STELLUNGSRÜCKMELDER-Schalter
STELLUNGSRÜCKMELDER-
SCHALTER FÜR
SICHERHEITSSTELLUNG
HOCH (+, ABGEBILDET)
ODER NIEDRIG (–)
Schalter Nr. 1 Schaltpunkt – Definiert die Schaltschwelle für den an den Klemmen +41 und –42 angeschlossenen Endschalter in
Prozent des eingestellten Hubs.
Schalter Nr. 2 Geschlossen – Konfiguriert die Wirkungsweise des an den Klemmen +41 und -42 angeschlossenen Endschalters. Bei
der Auswahl von ÜBER wird der Schalter als geschlossen eingestellt, wenn der Hub über dem Schaltpunkt liegt. Bei Auswahl von
UNTER wird der Schalter als geschlossen eingestellt, wenn der Hub unter dem Schaltpunkt liegt. Bei Auswahl von DEAKTIVIERT
werden die Symbole und der Status nicht mehr angezeigt.
Schalter Nr. 2 Schaltpunkt – Definiert die Schaltschwelle für den an den Klemmen +51 und –52 angeschlossenen Endschalter in
Prozent des eingestellten Hubs.
Schalter Nr. 2 Geschlossen – Konfiguriert die Wirkungsweise des an den Klemmen +51 und -52 angeschlossenen Endschalters. Bei
der Auswahl von ÜBER wird der Schalter als geschlossen eingestellt, wenn der Hub über dem Schaltpunkt liegt. Bei Auswahl von
UNTER wird der Schalter als geschlossen eingestellt, wenn der Hub unter dem Schaltpunkt liegt. Bei Auswahl von DEAKTIVIERT
werden die Symbole und der Status nicht mehr angezeigt.
Hinweis
Schalter Nr. 2 kann nur verwendet werden, wenn der Schalter Nr. 1 mit Strom versorgt wird. Schalter Nr. 2 kann nicht allein
verwendet werden.
Justage des Stellungsrückmelders
Hinweis
Bei diesem Verfahren wird das Stellventil nicht gefahren. Der Stellungsrückmelder simuliert einen Ausgang nur für das
Justageverfahren.
Dieses Verfahren kann nur an Stellungsreglern ausgeführt werden, bei denen die optionale Stellungsrückmelder-Hardware
installiert ist. Der digitale Stellungsregler DVC2000 wird mit werkseitig justiertem Stellungsrückmelder versandt. Dieses Verfahren
muss normalerweise nicht ausgeführt werden. Wenn jedoch vermutet wird, dass eine Einstellung erforderlich ist, muss das
folgende Verfahren ausgeführt werden. Siehe auch Abbildung 22.
W8839
Digitaler Stellungsregler DVC2000
Juni 2020
25
