Digitaler Stellungsregler DVC2000
Juni 2020
Der digitale Stellungsregler wird normalerweise von der Ausgangskarte eines Regelsystems elektrisch versorgt. Der Einsatz
abgeschirmter Kabel gewährleistet einen sicheren Betrieb in Umgebungen, in denen elektrische Störfelder auftreten. Die Kabel
müssen einen Querschnitt von max. 2,08 mm² (AWG 14) und mind. 0,13 mm² (AWG 26) aufweisen.
Darauf achten, dass die entsprechenden Richtlinien für eigensichere Kreise bei der Installation der Feldverkabelung an dem
Messkreisklemmen sowie den Endschalter- und Stellungsrückmelder-Anschlussklemmen beachtet werden.
Den digitalen Stellungsregler wie folgt verkabeln:
1. Die Hauptabdeckung des Gerätes abnehmen.
2. Die Verkabelung durch die Leitungseinführungen in das Klemmengehäuse führen. Falls zutreffend, ein Kabelschutzrohr gemäß
den für die jeweilige Anwendung geltenden örtlichen und nationalen Vorschriften für die Elektroinstallation installieren.
3. Die Plusader vom „Stromausgang" der Ausgangskarte des Regelsystems an die Klemme +11 anschließen. Die Minusader
(oder Rückleitung) vom „Stromausgang" der Ausgangskarte des Regelsystems an die Klemme -12 anschließen.
4. Für Schutzerde und Erdung bzw. Entladung sind zwei Masseanschlüsse vorhanden. Diese Masseanschlüsse sind elektrisch
identisch. Die Anschlüsse an diesen Klemmen gemäß den nationalen und örtlichen Vorschriften sowie gemäß den
Werksnormen vornehmen.
5. Die Abdeckung wieder anbringen, wenn das Bedieninterface nicht für die Konfiguration oder Justage verwendet wird.
Optionsplatinen
Alle drei Optionskreise (Stellungsrückmelder, Schalter 1 und Schalter 2) steuern den Strom von einer externen Stromquelle,
ähnlich der Funktion eines 2-Leiter-Messumformers.
Endschalter
Stellungsregler mit integrierten Endschaltern sind mit zusätzlichen Klemmen für den Anschluss der Feldverkabelung ausgestattet.
Die Endschalter sind voneinander und von der primären Rückführung des digitalen Stellungsreglers galvanisch getrennt. Kanal 1
verwenden, wenn nur ein Schalter verwendet werden soll. Ungeachtet der galvanischen Trennung gemäß den Anforderungen für
Eigensicherheit wird Kanal 2 über Kanal 1 mit Strom versorgt. Kanal 2 kann somit nicht allein verwendet werden.
Die Endschalter wie folgt verkabeln:
1. Die Hauptabdeckung des Gerätes abnehmen.
2. Die Verkabelung durch die Leitungseinführungen in das Klemmengehäuse führen. Falls zutreffend, ein Kabelschutzrohr gemäß
den für die jeweilige Anwendung geltenden örtlichen und nationalen Vorschriften für die Elektroinstallation installieren.
3. Die „Schaltereingangs"-Plusader der Eingangskarte des Regelsystems an die Klemme +41 anschließen. Die
„Schaltereingangs"-Minusader der Eingangskarte des Regelsystems an die Klemme –42 anschließen. Siehe Abbildung 15.

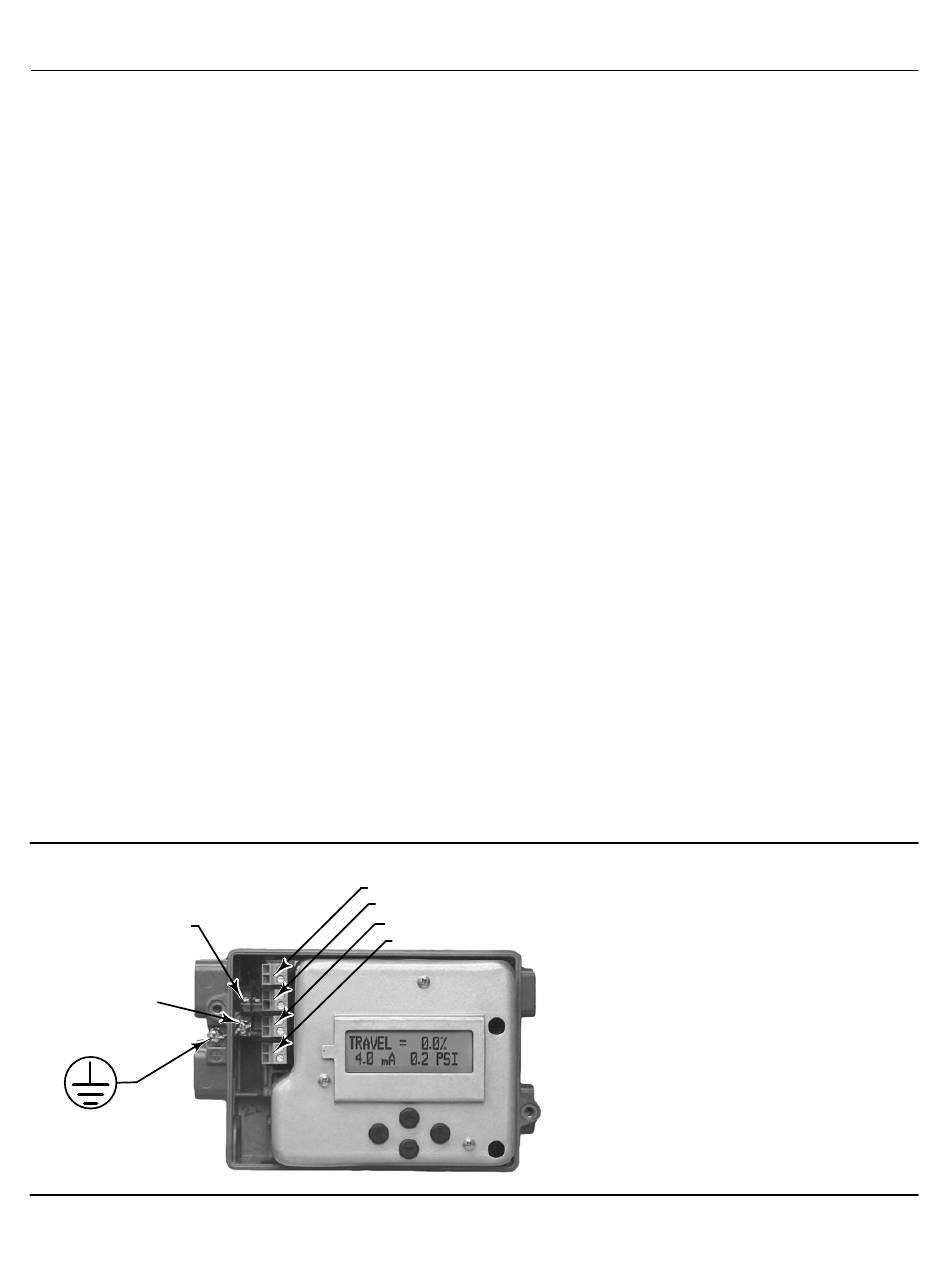

Abbildung 15. Klemmen für Regelkreis, Stellungsrückmelder und Endschalter
ANSCHLÜSSE FÜR DIE
HART-KOMMUNIKATION
INTERNER
ERDUNGSANSCHLUSS
ERDUNG
W8838
16
+31/ –32 (STELLUNGSRÜCKMELDER)
+11/ –12 (REGELKREIS)
+41/ -42 (SCHALTER 1)
+51/ –52 (SCHALTER 2)
