6. Die Schrauben anziehen und die Ausrichtschablone entfernen. Weiter mit dem entsprechenden Schritt 7 unten.
Hinweis
Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 Zoll-lbf) für
4-mm-Schrauben und 5,08 Nm (45 Zoll-lbf) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei
Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen
verwendet werden.
Bei mit Luft öffnenden Antrieben (667 Größe 30i - 76i und GX)
7. Den oberen Stopfen (R1/8) von der Gehäuserückseite des DVC2000 entfernen. Dieser pneumatische Ausgangsanschluss des
DVC2000 passt genau auf den integrierten Pneumatikanschluss des Antriebs. Siehe Abbildung 12.

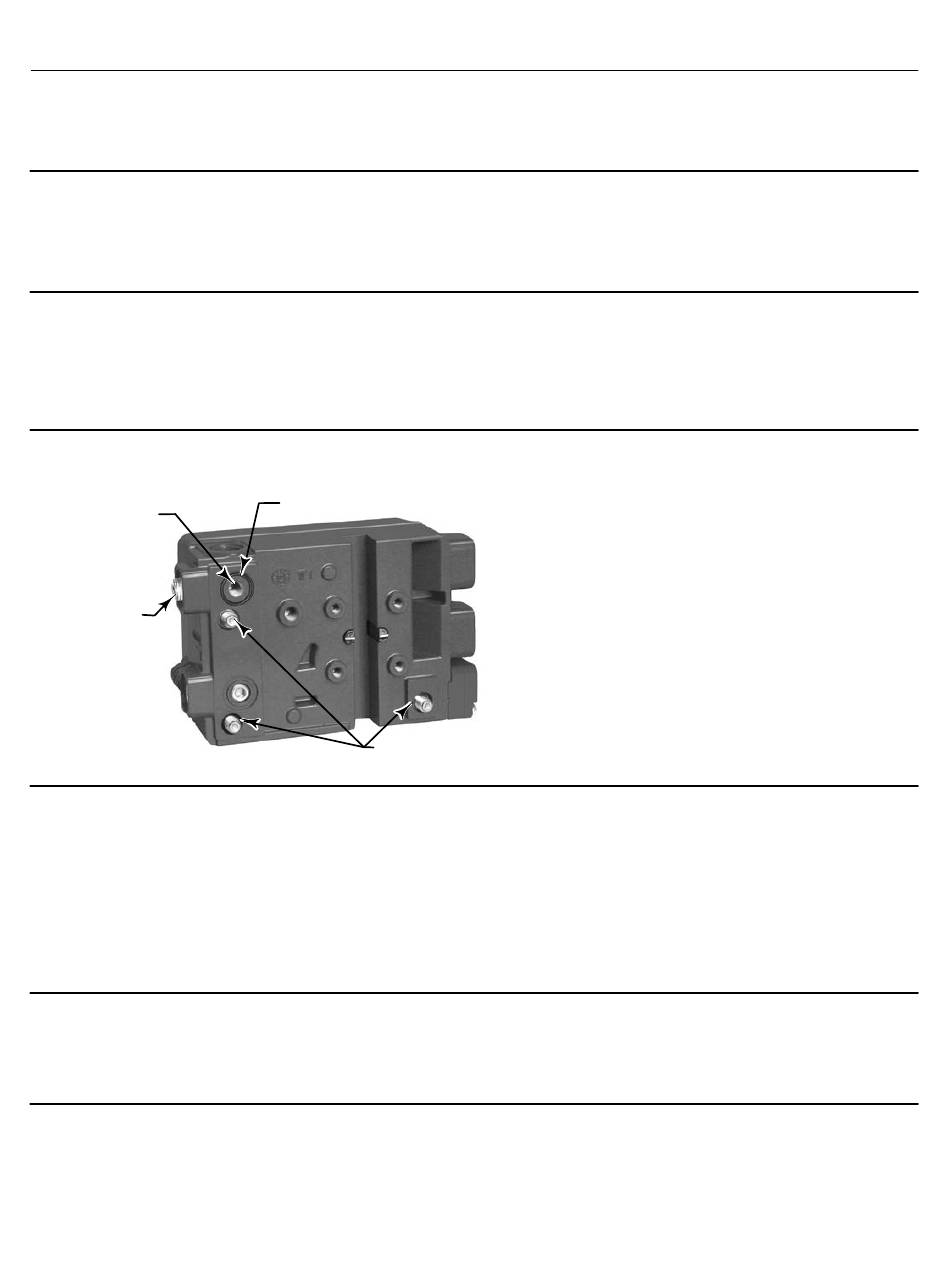

Abbildung 12. Modifikationen am integriert montierten Antrieb (nur für mit Luft öffnende Ausführung)
R1/8-STOPFEN
ENTFERNEN
1/4 NPT- ODER
G1/4-STOPFEN
EINSCHRAUBEN
W9019
8. Den Stopfen (entweder G1/4 oder 1/4 NPT, im Montagesatz enthalten) in den externen pneumatischen Ausgangsanschluss
einschrauben.
9. Die Abdeckung des digitalen Stellungsreglers entfernen.
10. Den digitalen Stellungsregler an diejenige Seite der Montagefläche des Antriebs anbauen, an der sich der offene
Pneumatikanschluss befindet. Darauf achten, dass der O-Ring zwischen dem pneumatischen Ausgang des digitalen
Stellungsreglers und der Montagefläche des Antriebs eingelegt ist. Pneumatikleitungen sind nicht erforderlich, da sich die
Luftkanäle im Inneren des Antriebs befinden.
Hinweis
Den digitalen Stellungsregler mit einem 6-mm-Innensechskantschlüssel an der Montagefläche des GX-Antriebs anschrauben.
Den digitalen Stellungsregler mit einem 13-mm-Steck- oder Ringschlüssel an der Montagefläche des Antriebs 667 Größe 30i -76i
anschrauben.
11. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC2000 überprüfen. Die
Magneteinheit sollte so positioniert sein, dass sich die Ablesemarke im Rückführschlitz des Gehäuses des DVC2000 über den
gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet. Siehe Abbildung 2.
12
DEN O-RING VOR DER MONTAGE
AM ANTRIEB EINLEGEN
M8-BEFESTIGUNGSSCHRAUBEN
NUR FÜR GX-GEHÄUSE
Kurzanleitung
D103203X0DE
