Roll Up Basic 28 WireFree RTS Li-Ion

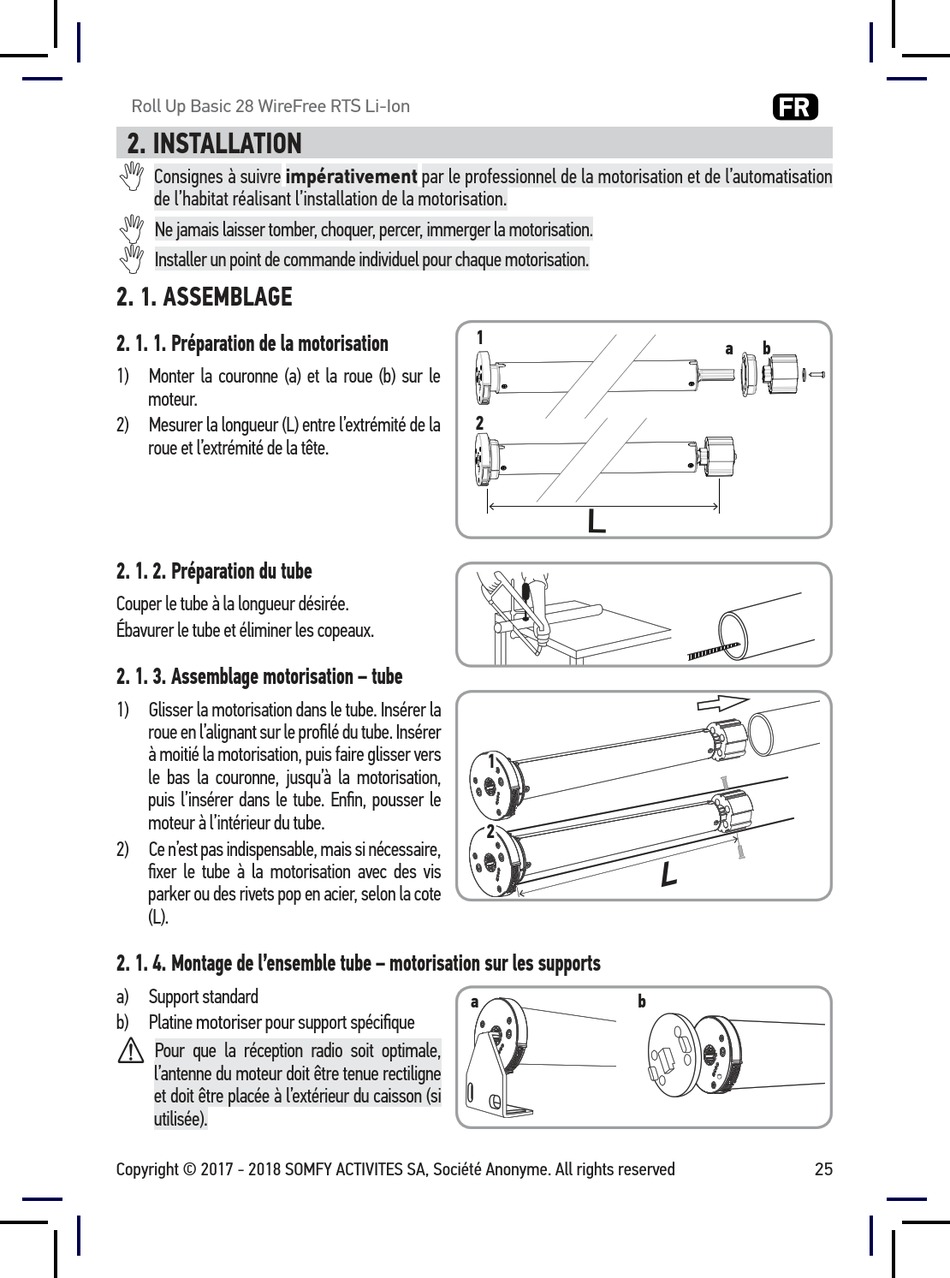

2. INSTALLATION

1
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation
de l'habitat réalisant l'installation de la motorisation.
1
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
1
Installer un point de commande individuel pour chaque motorisation.

2. 1. ASSEMBLAGE

2. 1. 1. Préparation de la motorisation
1) Monter la couronne (a) et la roue (b) sur le
moteur.
2) Mesurer la longueur (L) entre l'extrémité de la
roue et l'extrémité de la tête.
2. 1. 2. Préparation du tube
Couper le tube à la longueur désirée.
Ébavurer le tube et éliminer les copeaux.
2. 1. 3. Assemblage motorisation – tube
1) Glisser la motorisation dans le tube. Insérer la
roue en l'alignant sur le profilé du tube. Insérer
à moitié la motorisation, puis faire glisser vers
le bas la couronne, jusqu'à la motorisation,
puis l'insérer dans le tube. Enfin, pousser le
moteur à l'intérieur du tube.
2) Ce n'est pas indispensable, mais si nécessaire,
fixer le tube à la motorisation avec des vis
parker ou des rivets pop en acier, selon la cote
(L).
2. 1. 4. Montage de l'ensemble tube – motorisation sur les supports
a) Support standard
b) Platine motoriser pour support spécifique
⚠
Pour que la réception radio soit optimale,
l'antenne du moteur doit être tenue rectiligne
et doit être placée à l'extérieur du caisson (si
utilisée).
Copyright © 2017 - 2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved
1
2
1
2
a b
FR
a b
25
