ES

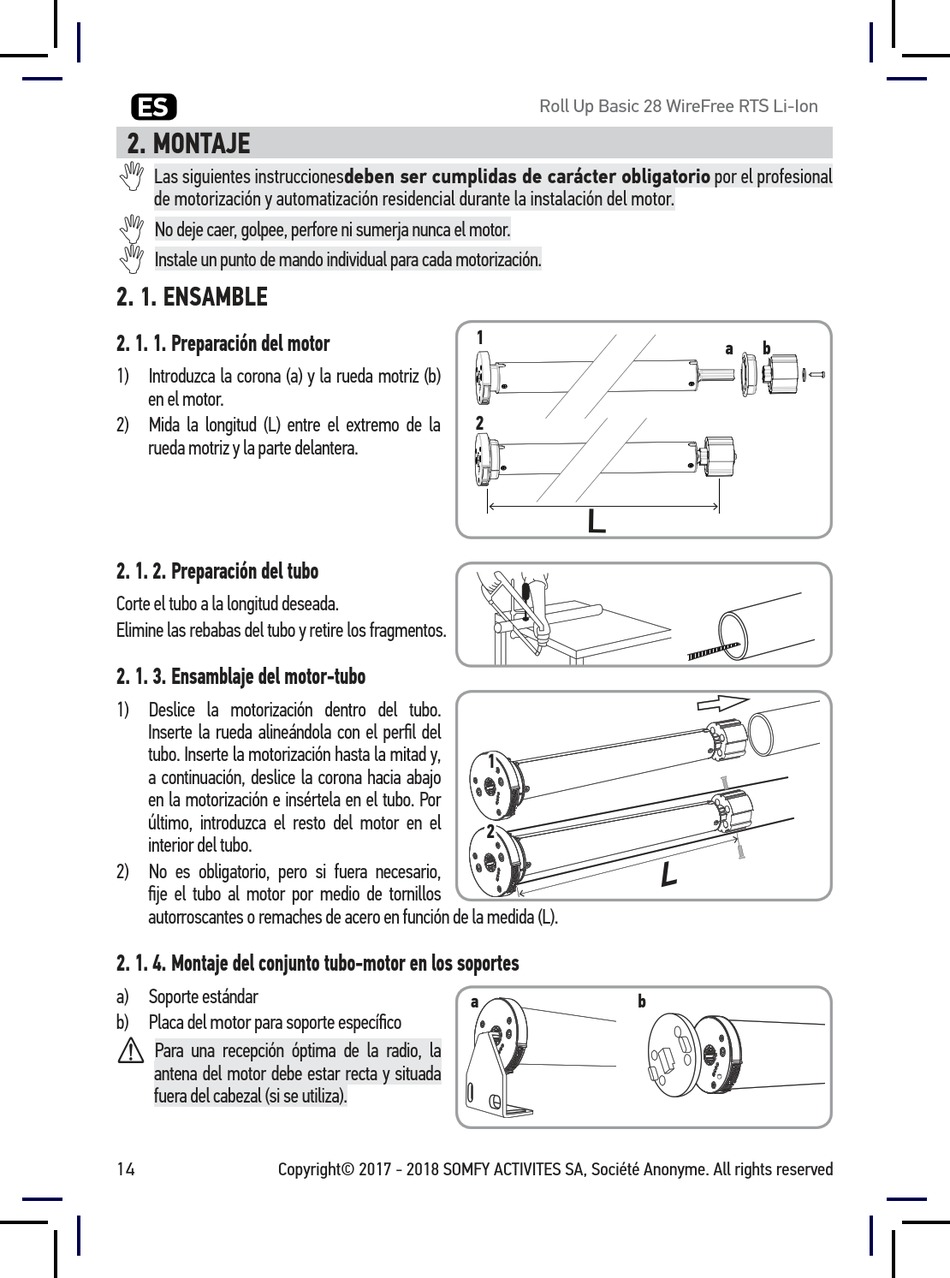

2. MONTAJE

1
Las siguientes instruccionesdeben ser cumplidas de carácter obligatorio por el profesional
de motorización y automatización residencial durante la instalación del motor.
1
No deje caer, golpee, perfore ni sumerja nunca el motor.
1
Instale un punto de mando individual para cada motorización.

2. 1. ENSAMBLE

2. 1. 1. Preparación del motor
1) Introduzca la corona (a) y la rueda motriz (b)
en el motor.
2) Mida la longitud (L) entre el extremo de la
rueda motriz y la parte delantera.
2. 1. 2. Preparación del tubo
Corte el tubo a la longitud deseada.
Elimine las rebabas del tubo y retire los fragmentos.
2. 1. 3. Ensamblaje del motor-tubo
1) Deslice la motorización dentro del tubo.
Inserte la rueda alineándola con el perfil del
tubo. Inserte la motorización hasta la mitad y,
a continuación, deslice la corona hacia abajo
en la motorización e insértela en el tubo. Por
último, introduzca el resto del motor en el
interior del tubo.
2) No es obligatorio, pero si fuera necesario,
fije el tubo al motor por medio de tornillos
autorroscantes o remaches de acero en función de la medida (L).
2. 1. 4. Montaje del conjunto tubo-motor en los soportes
a) Soporte estándar
b) Placa del motor para soporte específico
⚠
Para una recepción óptima de la radio, la
antena del motor debe estar recta y situada
fuera del cabezal (si se utiliza).
14 Copyright© 2017 - 2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved
Roll Up Basic 28 WireFree RTS Li-Ion
