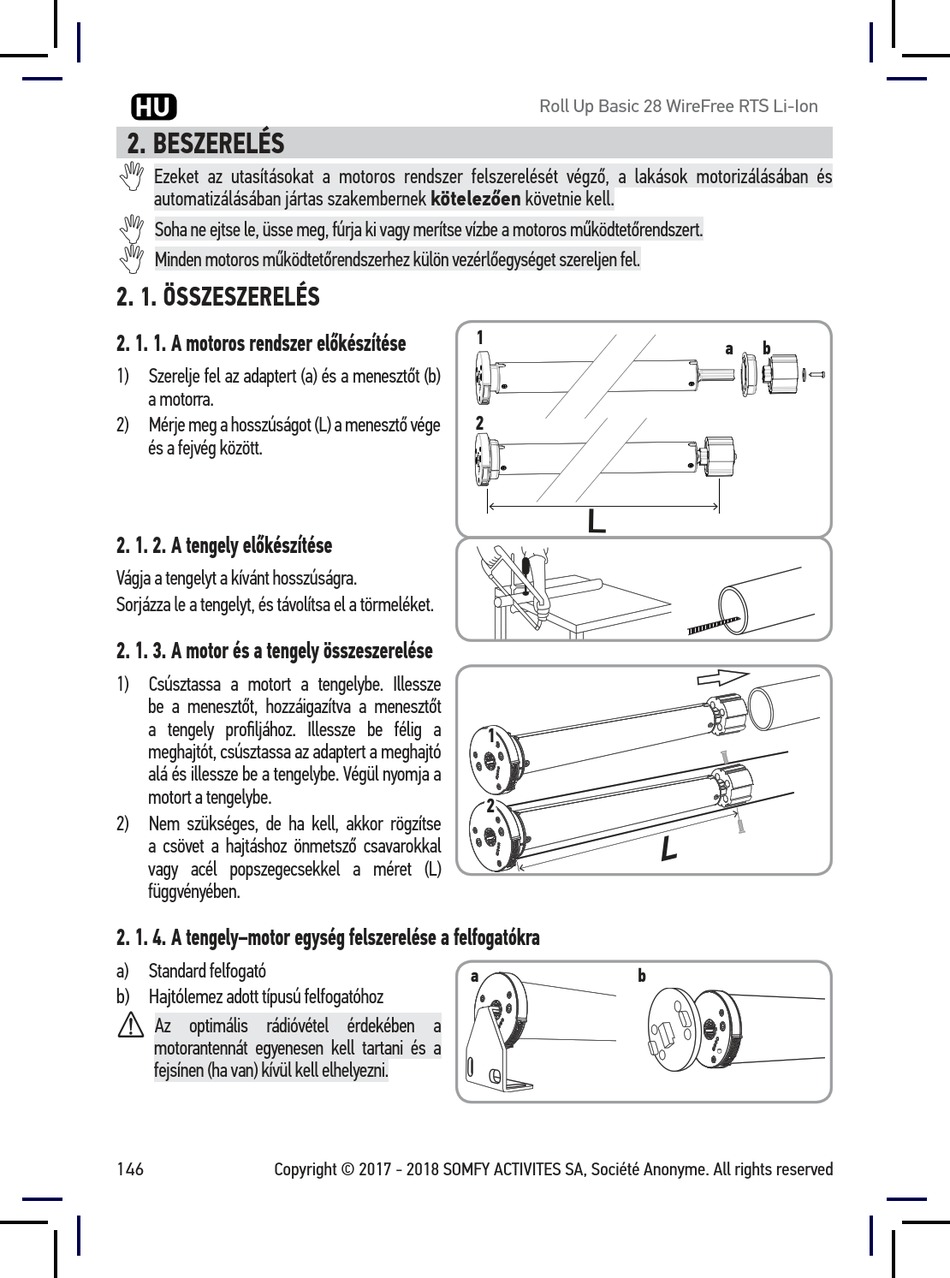

2. BESZERELÉS
1
Ezeket az utasításokat a motoros rendszer felszerelését végző, a lakások motorizálásában és
automatizálásában jártas szakembernek kötelezően követnie kell.
1
Soha ne ejtse le, üsse meg, fúrja ki vagy merítse vízbe a motoros működtetőrendszert.
1
Minden motoros működtetőrendszerhez külön vezérlőegységet szereljen fel.
2. 1. ÖSSZESZERELÉS
2. 1. 1. A motoros rendszer előkészítése
1) Szerelje fel az adaptert (a) és a menesztőt (b)
a motorra.
2) Mérje meg a hosszúságot (L) a menesztő vége
és a fejvég között.
2. 1. 2. A tengely előkészítése
Vágja a tengelyt a kívánt hosszúságra.
Sorjázza le a tengelyt, és távolítsa el a törmeléket.
2. 1. 3. A motor és a tengely összeszerelése
1) Csúsztassa a motort a tengelybe. Illessze
be a menesztőt, hozzáigazítva a menesztőt
a tengely profiljához. Illessze be félig a
meghajtót, csúsztassa az adaptert a meghajtó
alá és illessze be a tengelybe. Végül nyomja a
motort a tengelybe.
2) Nem szükséges, de ha kell, akkor rögzítse
a csövet a hajtáshoz önmetsző csavarokkal
vagy acél popszegecsekkel a méret (L)
függvényében.
2. 1. 4. A tengely–motor egység felszerelése a felfogatókra
a) Standard felfogató
b) Hajtólemez adott típusú felfogatóhoz
⚠
Az optimális rádióvétel érdekében a
motorantennát egyenesen kell tartani és a
fejsínen (ha van) kívül kell elhelyezni.
