Montage- und Einstellanleitung

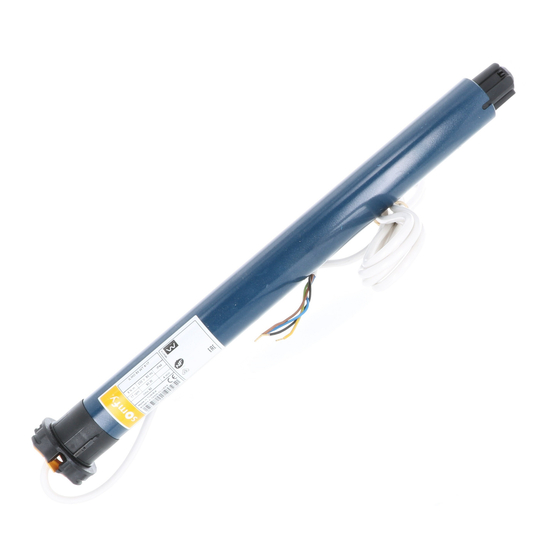

SOMFY-Einsteckantriebe
IPSO / IPSO RTS
Wichtiger Hinweis:
Bitte beachten Sie unbedingt den folgenden Hinweis!
IPSO ist ein Spezialantrieb, der speziell für Vorbau-
und Aufsatz-Rollladenelemente entwickelt wurde.
Um eine sichere Funktion des Motors zu gewährlei-
sten, müssen folgende Punkte unbedingt beachtet
werden:
Es muss eine starre Verbindung von Welle zu Pan-
zer gewährleistet werden (siehe Seite 21). IPSO
Antriebe können nicht in der Verbindung mit Stahl-
federn verwendet werden.
Prüfen Sie, ob der Rollladen stabile mechanische
Endanschläge hat. Für die Funktion ist es unerläs-
slich, dass der Behang einen festen oberen (z.B.
Endstab) und unteren (z.B. Fensterbank) Anschlag
hat.
Fertigwellen
Antrieb mit dem zur jeweiligen Fertigwelle passenden
Adapter (1) und Mitnehmer (2) passgenau einschieben.
1
Präzisionsrohre
Welle auf der Antriebseite ausklinken. Antrieb so in die
Welle einschieben, dass der Nocken des Adapters in die
Ausklinkung passt.
2
© by SOMFY GmbH
