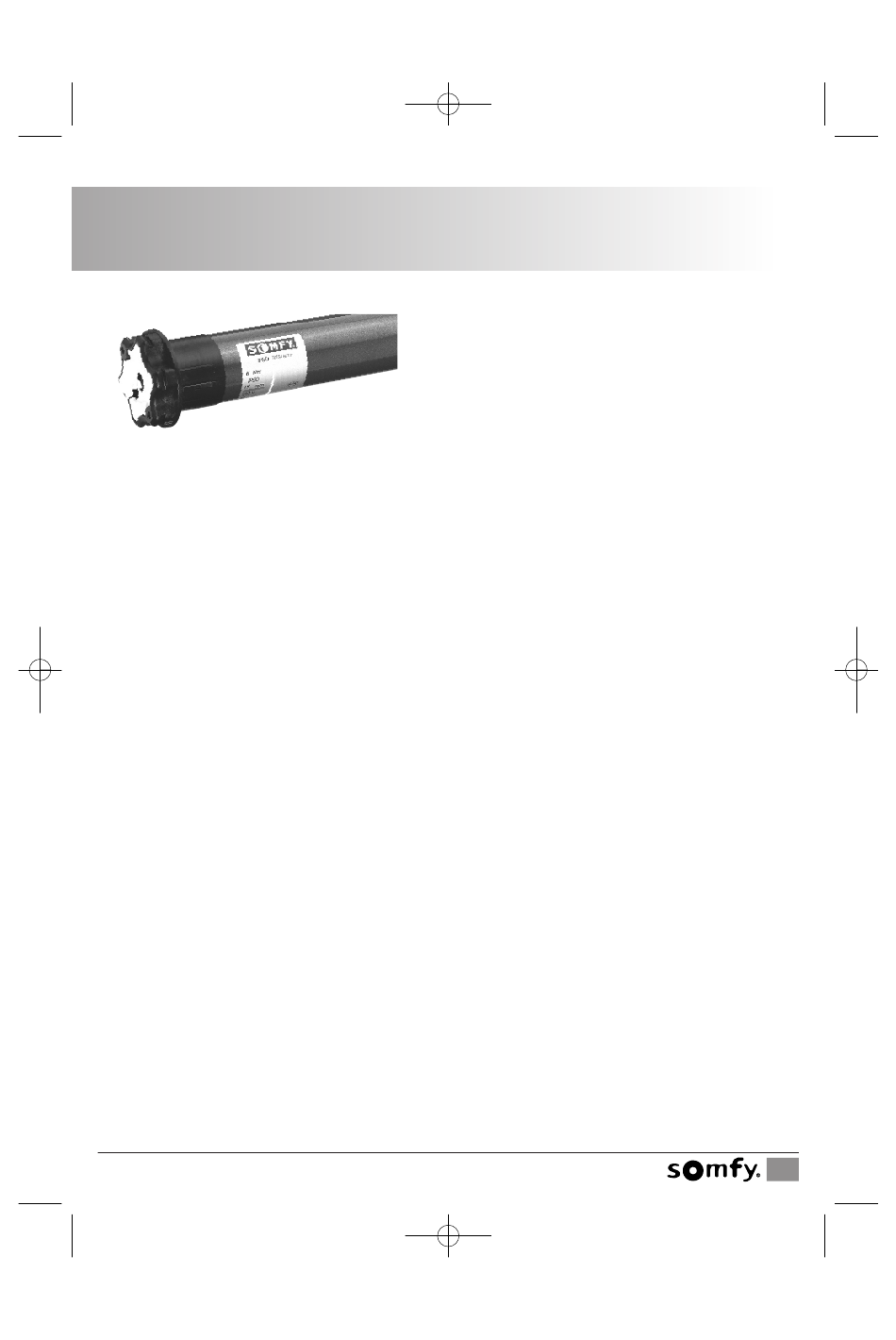

5012579 GA IPSO 03_09:GA IPSO 12-05.qxd
Einsteckantrieb
IPSO

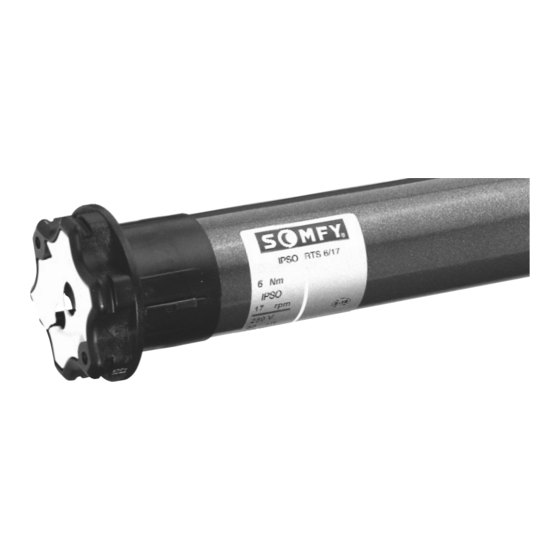

Der Einsteckantrieb IPSO ist ein Einphasenkondensatorantrieb mit integrierten Endschaltern, Bremse und Ge-
triebe, der speziell für den Einsatz im Vorbau- bzw. Aufsatz-Rollladenelement entwickelt wurde.
Ein Merkmal von IPSO ist die selbstständige Erkennung der oberen und unteren Endlage. Dies ist jedoch nur
unter Verwendung von festen Wellenverbindern und einem festen unteren Anschlag möglich, eine Verwen-
dung von Stahlfedern ist nicht erlaubt. Zudem muss der Rollladen mit einer Endschiene oder Endstoppern aus-
gestattet sein! IPSO bietet eine Blockiererkennung in Ab-Richtung.
1. Einstellung der Drehrichtung ............................................................................................2
Prüfen des Auslieferungszustandes ............................................................................................2
Rücksetzen in den Auslieferungszustand......................................................................................2
Einstellen der Drehrichtung ......................................................................................................2
Prüfen der Einstellung ............................................................................................................3
....................................................................................................................3
Bei Fertigwellen......................................................................................................................3
Bei Präzisionsrohren ..............................................................................................................3
Mitnehmer verschrauben..........................................................................................................3
3. Inbetriebnahme ............................................................................................................4
Anschließen des Montagekabels ................................................................................................4
Prüfen der Drehrichtungseinstellung ..........................................................................................4
Feste Anschläge ....................................................................................................................5
Erste Erkennung der oberen Endlage ..........................................................................................5
Erkennung der oberen Endlage ................................................................................................5
Erkennung der unteren Endlage ................................................................................................6
4. Anpassungen am Behang..................................................................................................6
Entfernen bzw. hinzufügen von Behanglamellen ........................................................................6
5. Elektrischer Anschluss ......................................................................................................6
6. Technische Daten ............................................................................................................7
7. Sicherheitshinweise ........................................................................................................9
8. Was ist zu tun, wenn ... ................................................................................................ 10
Rev. 02-03/2009 vm
IPSO
13.03.2009
11:17
GEBRAUCHS-
ANLEITUNG
Vor Inbetriebnahme unbedingt die Sicherheitsanweisun-
gen beachten. Bei nicht beachten der Gebrauchsanwei-
sung entfällt die Somfy Gewährleistung. Somfy ist nicht
haftbar für Änderungen der Normen und der Standards
nach Erscheinen der Gebrauchsanweisung!
Seite 1
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY IPSO 10/17
Inhaltszusammenfassung für SOMFY IPSO 10/17
-
Seite 1: Inhaltsverzeichnis
IPSO Vor Inbetriebnahme unbedingt die Sicherheitsanweisun- gen beachten. Bei nicht beachten der Gebrauchsanwei- sung entfällt die Somfy Gewährleistung. Somfy ist nicht haftbar für Änderungen der Normen und der Standards nach Erscheinen der Gebrauchsanweisung! Der Einsteckantrieb IPSO ist ein Einphasenkondensatorantrieb mit integrierten Endschaltern, Bremse und Ge- triebe, der speziell für den Einsatz im Vorbau- bzw. -
Seite 2: Einstellung Der Drehrichtung
5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 2 1. Einstellung der Drehrichtung Prüfen des Auslieferungszustandes Prüfen Sie, ob sich der Antrieb im Auslieferungszustand befindet: Der rote Reset-Knopf muss eingerastet sein (siehe Gra- fik). roter Resetknopf eingerastet Rücksetzen in den Auslieferungszustand Falls der rote Reset-Knopf nicht eingerastet sein sollte, gehen Sie wie folgt vor: Drücken Sie den roten Reset-Knopf mit einem Stift oder... -
Seite 3: Prüfen Der Einstellung
5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 3 Prüfen der Einstellung Prüfen Sie, ob der rote Reset-Knopf nicht eingerastet ist. Nehmen Sie hierzu den Antrieb so in die Hand, dass Sie den Antriebskopf sehen. Der rote Reset-Knopf muss sichtbar sein (siehe Grafik). -
Seite 4: Inbetriebnahme
5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 4 Verschrauben Sie nun die Welle/das Präzisionsrohr mit dem Mitnehmer an der vorher berechneten Stelle (siehe Grafik). 3. Inbetriebnahme Anschließen des Montagekabels: Schließen Sie IPSO entsprechend der Klemmenbelegung Klemmenleiste 1 Phase braun ~1440 ~1420... -
Seite 5: Feste Anschläge
Fall, dass Sie den Rollladenpanzer im vertikalen Zu- AUF-Richtung stand aufwickeln wollen, muss der Antrieb beim ersten IPSO 6/17 ca. 4,5 Nm* Aufwickeln unter Umständen manuell unterstützt wer- IPSO 10/17 ca. 6,5 Nm* den. IPSO 17/17 ca. 8,5 Nm* * bauartbedingte Toleranzen möglich... -
Seite 6: Erkennung Der Unteren Endlage
Antriebstyp abhängigen Abschaltdrehmo- ment ab. AB-Richtung IPSO 6/17 ca. 1,5 Nm* Beachten Sie bitte, dass der Rollladen auch in der unte- IPSO 10/17 ca. 2,0 Nm* IPSO 17/17 ca. 2,5 Nm* ren Endlage einen festen Anschlag zum Abschalten des Antriebs benötigt. -
Seite 7: Technische Daten
5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 7 Unzulässige Anschlussarten: Um zu verhindern, dass Wasser in den Antrieb läuft, soll- te das Anschlusskabel in einer Schleife nach unten verlegt werden. Parallelschaltung von zwei oder mehreren Antrieben ist nicht erlaubt! Schalter und Schaltungen dürfen keinen gleichzeitigen AUF- und AB-Fahrbefehl ermöglichen. - Seite 8 5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 8 IPSO...
-
Seite 9: Sicherheitshinweise
Gesamtanlage abgestimmt sein. Anschlussleitungen spannungslos zu schalten. Alle nicht benötigten Leitungen sind zu entfernen und alle - Es darf nur Original Somfy Zubehör verwendet werden Einrichtungen, die nicht für eine Betätigung mit dem (Adapter, Lager, Stecker, ...). Antrieb benötigt werden, sind außer Betrieb zu setzen. -
Seite 10: Was Ist Zu Tun, Wenn
5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 10 7. Was ist zu tun, wenn ... … der Antrieb nicht reagiert? ➔ Überprüfen Sie die Spannungsversorgung. … der Antrieb den Behang nicht hochzieht? ➔ Die Drehrichtung ist falsch eingestellt. Bauen Sie den Antrieb aus, setzen Sie die Drehrichtung zurück und stellen Sie diese erneut ein (siehe Kapitel 1). - Seite 11 5012579 GA IPSO 03_09:GA IPSO 12-05.qxd 13.03.2009 11:17 Seite 11 Notizen IPSO...
