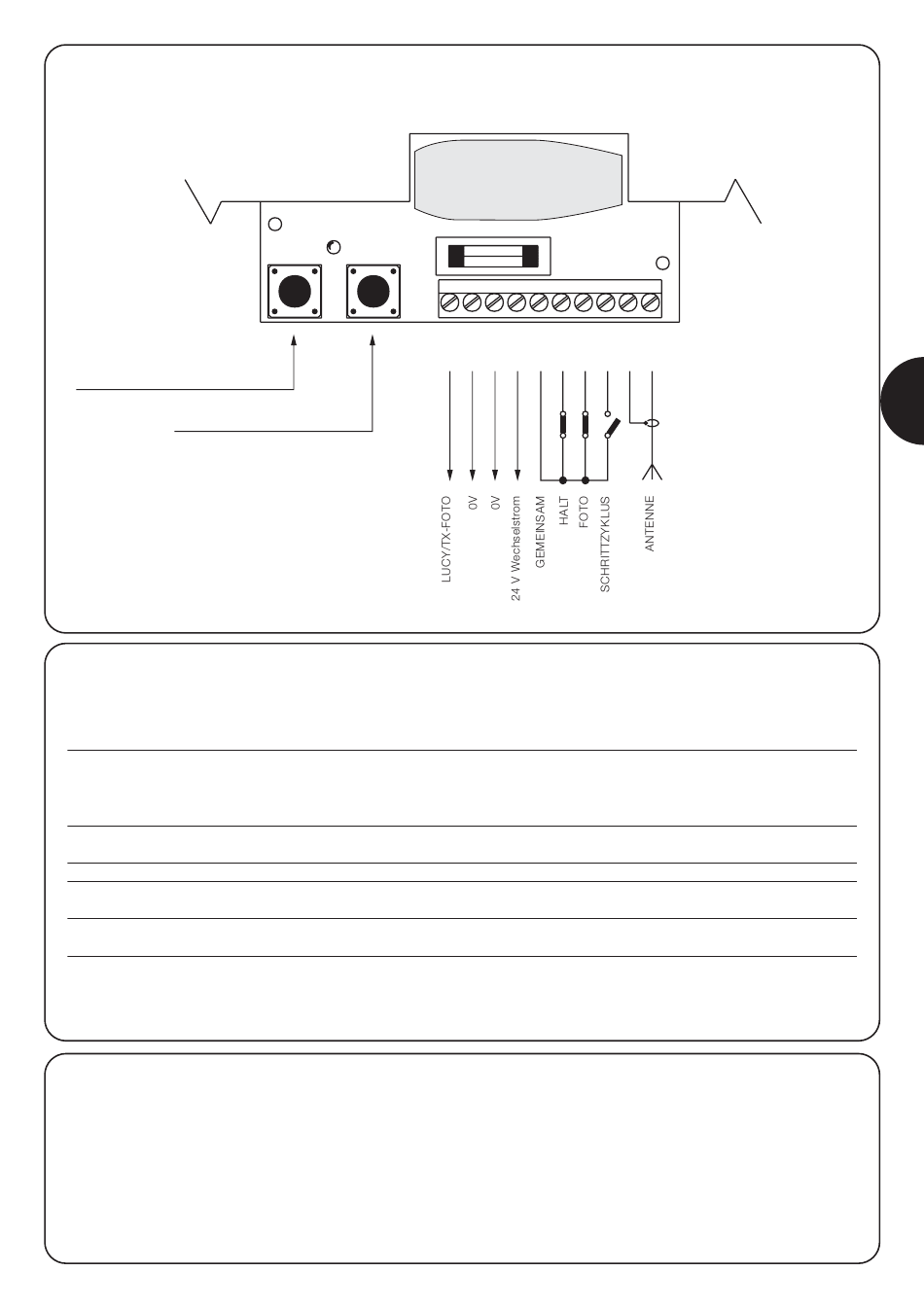

2.3.1) Schaltplan

PROGRAMMIERTASTE (PROG)
RAMMAZIONE (PROG)
"SCHRITTZYKLUS"-TASTE (PP)
O PASSO (PP)
2.3.2) Beschreibung der Anschlüsse
In folgender Tabelle finden Sie eine Beschreibung aller möglicher Anschlüsse der Steuerung mit Geräten nach außen hin.
Klemmen
1-2
3-4
5-6
5-7
5-8
9-10
2.3.3) Anmerkungen zu den Anschlüssen
Der Großteil der Anschlüsse ist sehr leicht auszuführen, meist handelt
es sich um direkte Anschlüsse an einen Stromverbraucher oder
Kontakt.
In den folgenden Abbildungen finden Sie einige Beispiele, wie man
die Vorrichtungen die Vorrichtungen außen anschließen kann.
LEUCHTANZEIGE OK
Funktionen: Beschreibung
LUCY/TX foto Hilfsausgang (24 V Wechselstrom); an diesem Ausgang können die Blinkleuchte LUCY
24 V (Wechselstrom - Höchstleistung der Lampe 25 W) und bei Programmierung
der Photozellen-Test-Funktion (s. Abb. 6a-6b) der Sender der Photozellen
angebracht werden.
24 V Wechselstrom 24 V Wechselstrom-Ausgang zur Stromversorgung der Geräte (Photozellen, Funk usw.),
höchstens 200 mA
Halt Eingang mit halt-Funktion (Notfall, Blockierung oder höchste Sicherheit). Es ist ein NC-Typ.
Foto Eingang für Sicherheitsvorrichtungen (Photozellen, pneumatische Sicherheitsleisten).
Es ist ein NC-Typ.
Schrittzyklus Steuereingang mit zyklischem Betrieb (öffnet - Stopp schließt - Stopp).
Die Schrittzyklus-Taste (Ref.G; Abb. 1a) aktiviert diesen Eingang.
Antenne Eingang für die Antenne des Funkempfängers als Zubehör.
FUNK
1 2 3 4 5 6 7 8 9 10
Abb. 5: Anschluss der Blinkleuchte und Photozelle mit
ausgeschaltetem Photozellen-Test.
Abb. 6: Anschluss der Blinkleuchte und Photozelle mit
eingeschaltetem Photozellen-Test.
Abb. 7: Anschluss des Schlüssel-Tasters
Abb. 8: Anschluss des Funks außen
(Nehmen Sie Bezug auf die Zeichnungen des Deckblattes).
