- Seite 1 Nice E EDGE SV 332 AC E EDGE SV 620 AC Rohrmotor DE - Installierungs-und Gebrauchsanleitungen und Hinweise...
- Seite 2 ALLGEMEINE HINWEISE: SICHERHEIT - INSTALLATION - BEDIENUNG (Originalanleitungen auf italienisch) ACHTUNG Sicherheitsrelevante Anweisungen. Alle Anweisungen strikt einhalten. Unkorrekte Installationen können schwerwie- gende Schäden verursachen ACHTUNG Sicherheitsrelevante Anweisungen. Damit die Sicherheit von Personen gewährleistet ist, die folgenden Anweisungen einhalten. Die vorliegende Anleitung gut aufbewahren •...
-

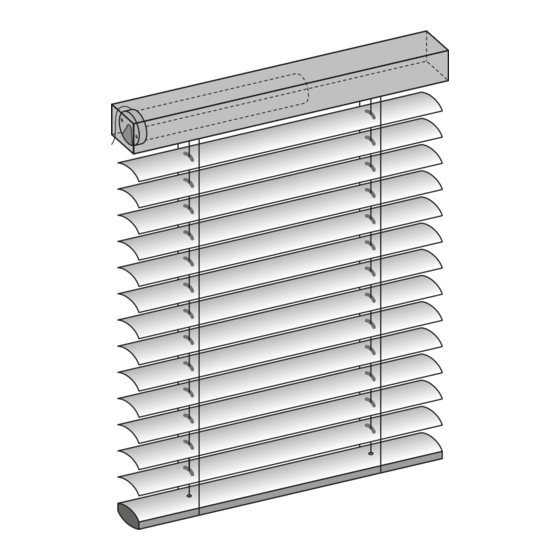

Seite 3: Beschreibung Des Geräts Und Zweckbestimmung
• eingebauter Funkempfänger und Steuerung mit Encoder-Technologie für die elekt- ronische Steuerung der Bewegung und die Präzision der Endlagen; • kompatibel mit der gesamten Steuerelektronik von Nice, die das Funksystem NRC anwendet (Sender und Wettersensoren); • Programmierung mit einem kompatiblen Funksender der Serie „ERA P“ / „ERA W“. -
Seite 4: Installation Des Motors Und Des Zubehörs
Eigenschaften Ihres Rollos wird auf den „Leitfaden zur Auswahl des Motors“ ver- Kabel gegebenenfalls auswechseln zu können (Abb. 3-i). ACHTUNG! – Die kleine- wiesen, der im Produktkatalog „Nice Screen“ enthalten ist und auch online auf der ren Kabel müssen mit sehr vorsichtig gehandhabt werden, weil sie sehr dünne Website www.niceforyou.com konsultiert werden kann. - Seite 5 Endschalterkranz (nicht in der Packung enthal- ten). Mitnehmerrad (nicht in der Packung enthalten). 10 mm Haltebügel der Tuchwelle (nicht in der Packung enthalten). Motorhalterung (nicht in der Packung enthalten). 2 Schrauben: selbstschneidend für Kunststoffe, ohne Spitze. Durchmesser: 4 mm; Länge des Gewindeabschnitts: = min.
- Seite 6 – Modell mit 2 Tastern aktiviert zwei Eingänge: einer für die Aufwärts- und ei- Die Verfahren können ausschließlich mit ner für die Abwärtsbewegung; außerdem kann mit dem Verfahren A.9 auch die einem Funksender Nice der Serie „ERA mit einem Sender. gewünschte Funktionslogik programmiert werden. Die Eingänge Öffnen und P“...
-
Seite 7: Positionen, An Denen Das Rollo Automatisch Anhält
4.4 - Wichtige Hinweise für die Speicherung der Funksender • Für die Auswahl der mit dem in den Motor eingebauten Funkempfänger kompatib- len Sender wird auf den Produktkatalog „Nice Screen“ verwiesen, der auch auf der Website www.niceforyou.com bereitsteht. QVpref • Wenn im Motor kein Sender gespeichert ist, für die Speicherung des ERSTEN Senders ausschließlich das Verfahren A.1 anwenden. -
Seite 8: Allgemeine Hinweise Zur Ausführung Der Verfahren
–– VERFAHREN DER GRUPPE „A“ –– Diese Verfahren können ausschließlich mit einem Funksender Nice der Serie „ERA P“ oder „ERA W“ mit den Tasten s, n, t, PRG, ESC ausgeführt werden ALLGEMEINE HINWEISE ZUR AUSFÜHRUNG DER VERFAHREN • Bevor irgendeine Programmierung vorgenommen wird, sollte das Rollo auf etwa halbe Höhe, oder jedenfalls fern von der oberen und unteren Endlage, gebracht werden. - Seite 9 A.2 - Vorübergehende Sperrung (und Entsperrung) des Betriebs der nicht von der Pro- grammierung betroffenen Motoren ANMERKUNGEN UND HINWEISE • Mit diesem Verfahren werden nur die Motoren, bei denen beide Endlagen (oben und unten) bereits programmiert sind, vorübergehend (5 Minuten) blockiert. A.2.1 - Zum vorübergehenden Sperren der nicht von den Programmierungen betroffenen Motoren Ende = 5 sec...
-
Seite 10: Hinweise Und Warnungen
A.3.2 - Für die Programmierung der UNTEREN Endlage („1“) weiter (x 1) Steuern = 5 sec einer AB- WÄRTS- bewegung Die Taste drücken 2 Bewegungen zäh- Die Taste gedrückt nach 5 Sekunden 2 Bewegungen zäh- Die Taste gedrückt halten und warten ... und wieder loslas- len. - Seite 11 Sender müssen die Tasten „PRG“ und „ESC“ haben (wie zum Beispiel die Modelle der Serie „ERA P“ und „ERA W“). • Zur Ausführung der Verfahren A.6.1.B und A.6.2.B müssen ein zu speichernder, unter den im Produktkatalog „Nice Screen“ enthaltenen Modellen ausgewählter neu- er Sender und ein alter bereits gespeicherter Sender bereitstehen.
- Seite 12 Ende (x 1) = 5 sec Am NEUEN Sender: Die Taste nach 5 Sekunden 2 Bewegungen zählen. Am ALTEN Sender: Die Taste drü- 3 Bewegungen zählen (= Sender gespei- gedrückt halten; loslassen; cken und wieder loslassen (1 Mal); chert). Wenn 6 Bewegungen ausgeführt wer- den, ist der Speicher gesperrt oder voll (= Sender nicht gespeichert).
- Seite 13 A.7 - Speichern eines über Funk mit dem Motor verbundenen Wettersensors ANMERKUNGEN UND HINWEISE • Zur Ausführung dieses Verfahrens müssen der zu speichernde, unter den im Produktkatalog „Nice Screen“ enthaltenen Mo- dellen ausgewählte Wettersensor und ein alter, in Modus I gespeicherter Sender bereitstehen (siehe Abschnitt 4.4.1-A). • Während der Ausführung des Verfah- rens ist es jederzeit möglich, das Verfahren abzubrechen.
- Seite 14 (x 1) Die gewünschte Option wählen und ausführen: • Option A – den GESAMTEN Speicher des Motors löschen. • Option B – ALLE im Motor gespeicherten Sender löschen. • Option C – einen EINZELNEN im Motor gespeicherten Sender löschen. • Option D – ALLE im Motor gespeicherten Höhen („0“, „1“, „H“, usw.) löschen. Achtung! – Dieses Löschen darf nur vorgenommen werden, wenn man neue Öffnungs- und Schließabstände programmieren und dazu eine andere als die Die Taste drücken und 4 Bewegungen zählen.
- Seite 15 Beschreibung der funktionellen Verhaltens TYP A • Rollo in Bewegung setzen: Um das Rollo nach oben zu fahren, den Taster s drücken; um das Rollo nach – Nice-Standardbetrieb für die Serie „ERA“ unten zu fahren, den Taster t drücken. (Werkseinstellung).
-
Seite 16: Zuweisung Eines Befehls („Öffnen" Oder „Schrittbetrieb") An Ein Bediengerät Mit Einem Taster
A.10 - Einstellung der Hindernisempfindlichkeit des Motors ANMERKUNGEN UND HINWEISE • Mit diesem Verfahren kann das Sicherheitssystem aktiviert, eingestellt oder deaktiviert werden, das: a) das Vorliegen eines Hindernisses im Laufweg des Rollos er- fasst; b) die vom Motor auf das Rollo ausgeübte Zugkraft schwächt, wenn das Rollo in der oberen Endlage „0“ steht (nur wenn in dieser Endlage ein Rollokasten oder eine sonstige mechanische Arretierung vorhanden ist). - Seite 17 Ende Ende = 5 sec = 5 sec nach 5 Sekunden nach 5 Sekunden Die Taste gedrückt 3 Bewegungen zählen. Die Taste gedrückt 5 Bewegungen zählen. halten; loslassen; halten; loslassen; ALLGEMEINE HINWEISE ZU DEN VERFAHREN „A.12“, „A.13“, „A.14“ Die Funktionen „Laufgeschwindigkeit des Rollos (Verfahren A.12)“, „Beschleunigung/Abbremsung der Laufgeschwindigkeit des Rollos (Verfahren A.13)“...
-
Seite 18: Einstellung Der Beschleunigung (Am Anfang Der Rollobewegung) Und Der Ab- Bremsung (Gegen Ende Der Bewegung)
4 Ende = 5 sec Sek. Nach etwa 7 Sekunden führt der Motor die gleiche Die Taste gedrückt halten; nach 5 Sekunden loslassen; 3 Bewegungen zählen. Anzahl Bewegungen wie Tastendrücke durch. A.13 - Einstellung der Beschleunigung (am Anfang der Rollobewegung) und der Ab- bremsung (gegen Ende der Bewegung) ANMERKUNGEN UND HINWEISE •... - Seite 19 weiter 5 OPTIONEN: (x ...) Die gewünschte Op- 1 Tastendruck = Einstellung 7 Sekunden tion auswählen und 2 Tastendrücke = Einstellung 15 Sekunden wie folgt programmie- 3 Tastendrücke = Einstellung 20 Sekunden 4 Tastendrücke = Einstellung 30 Sekunden 5 Tastendrücke = Deaktivierung der Funktion und Einstellung der Nenngeschwindigkeit Die Taste so oft drücken und wieder loslassen, wie in der gewählten Option angegeben;...
- Seite 20 Ende = 5 sec Option A = 5 sec = 5 sec Option B Die Taste gedrückt nach 5 Se- 4 Bewegungen Die gewünschte Option auswählen und Die Taste ge- nach 5 Se- die Bewegungen halten; kunden los- zählen. drückt halten; kunden los- zählen.
- Seite 21 A.18 - Programmierung der Bewegung, die der Motor ausführen muss, wenn die Intensi- tät des Sonnenlichts (gemessen vom Klimasensor „Sonne“„) über dem eingestellten Grenzwert liegt 4 (x 1) (x 1) = 5 sec Die Taste drücken 2 Bewegungen zählen. Die Taste drücken 2 Bewegungen zählen.
- Seite 22 A.20 - Einstellung der Ansprechschwelle des Wettersensors „Sonne“ (nur Sensoren ohne integrierten Regeltrimmer) ANMERKUNGEN UND HINWEISE • Wenn der Sensor mit einem Trimmer für die Einstellung der Ansprechschwelle ausgestattet ist, kann dieses Verfahren ignoriert werden. In diesem Fall in den Anlei- tungen des Sensors nachschlagen, um die Schwelle direkt mit dem Trimmer einzustellen.
- Seite 23 A.16 - Speicher des Motors sperren und entsperren ANMERKUNGEN UND HINWEISE • Mit der Aktivierung der Speichersperre kann das versehentliche und zufällige Speichern anderer, nicht vorgesehener oder nicht autorisierter Sender verhindert werden. 4 (x 1) (x 1) (x 1) Die Taste drücken 2 Bewegungen zählen.
-
Seite 24: Hinweise Für Den Täglichen Gebrauch Des Antriebs
Verfahren können ausschließlich mit einem spezifischen Programmiergerät ausgeführt werden (Beispiel: TTP, TTPRO) ANMERKUNGEN UND HINWEISE • Zur Ausführung der Verfahren dieser Gruppe muss ein kompatibles Programmiergerät zur Verfügung stehen (siehe Produktkatalog „Nice Screen“, der auch auf der Website www.niceforyou.com bereitsteht). -
Seite 25: Beschreibung Der Funktion
––– Tabelle der Steuerbefehle –– TASTENBETÄTIGUNG BESCHREIBUNG DER FUNKTION Der Befehl bewegt die Jalousie nach Oben und das System hält sie automatisch am Endschal- s (kurzer Tastendruck) ter „0“ an. Der Befehl bewegt die Jalousie nach Unten und das System hält sie automatisch am Endschal- t (kurzer Tastendruck) ter „1“... -
Seite 26: Diagnose- Und Alarmfunktion
Anmerkungen: • Alle angegebenen technischen Eigenschaften beziehen sich auf Bedeutung der Bewegungen ist in Tabelle D aufgeführt. eine Umgebungstemperatur von 20 °C (± 5 °C). • Nice S.p.a. behält sich das Recht vor, jederzeit bei Bedarf und unter Wahrung derselben Zweckbestimmung und Funk- TABELLE D –... -
Seite 27: Eu-Konformitätserklärung
(Nr. 610/Era Inn Edge V AC) Hinweis - Der Inhalt dieser Konformitätserklärung entspricht dem Inhalt der offiziellen Unterlagen, die sich im Firmensitz der Nice S.p.A. befinden, und insbesondere der vor dem Druck dieser Anleitung verfügbaren letzten Revision. Dieser Text wurde aus redaktionellen Grün- den angepasst. - Seite 28 Nice SpA Via Pezza Alta, 13 31046 Oderzo TV Italy www.niceforyou.com info@niceforyou.com...
