Montage Statikkonsolen

Die Statikkonsolen stellen eine Verbindung zwischen
Fenster und Sturz dar. Sie sind vom Rollladenkasten
entkoppelt und werden nach der Montage des Rollla-
denkastens eingebaut.

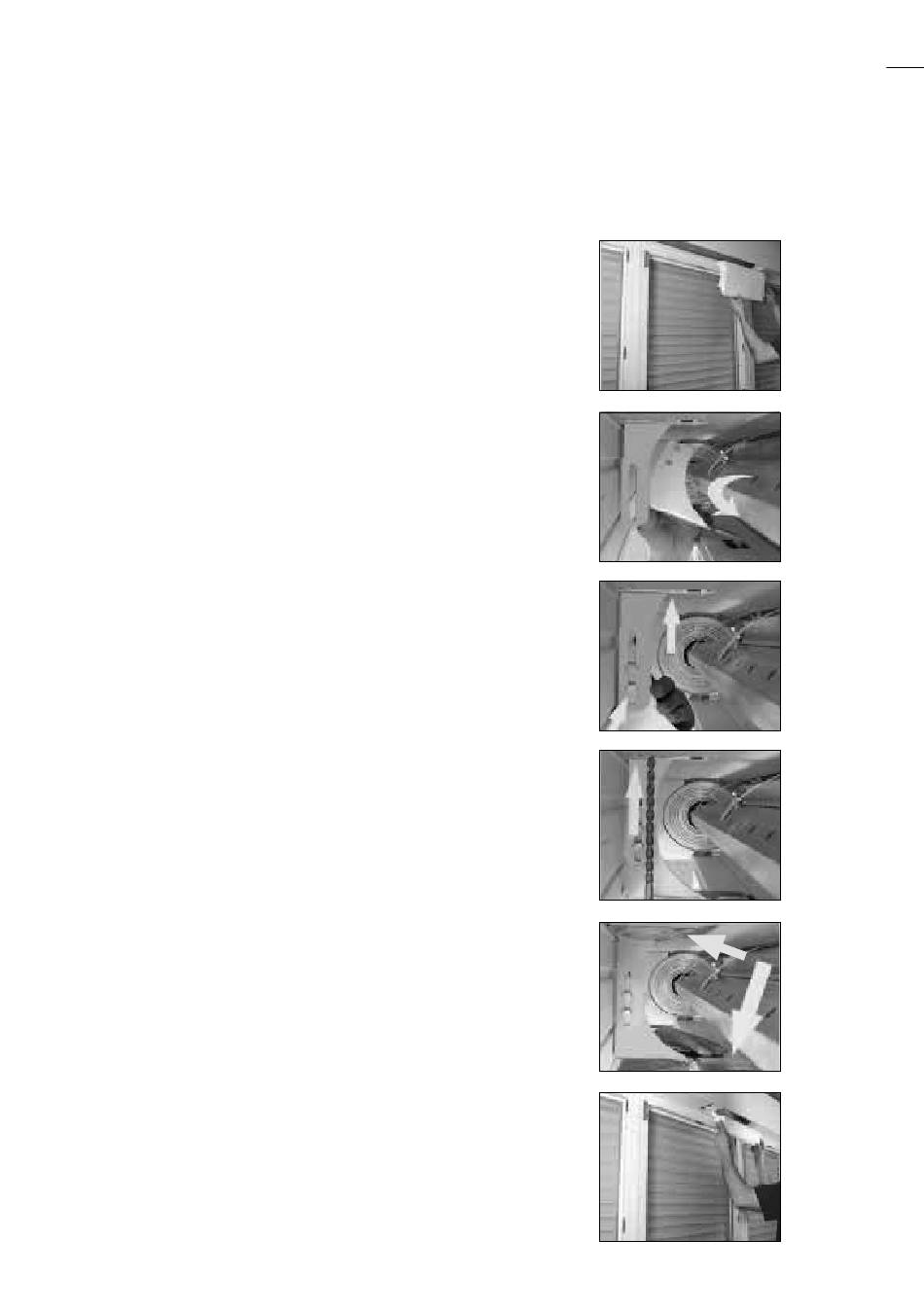

1. Schließen Sie den Rollladen und öffnen Sie die
Revisionsblende. Entfernen Sie die Dämmungsteile
2. Setzen Sie das Unterteil der Statikkonsole in die
Ausfräsung im Kasten. Achten Sie darauf, dass das
untere Teil im Stahlverstärkungseisen einhakt.
3. Schieben Sie den oberen Teil bis an den Sturz und
verschrauben die beiden Teile der Statikkonsolen
miteinander.
4. Bohren Sie durch das obere Teil der Statikkonsole
in den Sturz und befestigen diese mit geeigneten
Schwerlastankern
5. Verschließen Sie die Ausfräsungen oben und
unten im Rollladenkasten mit den beiliegenden
Butylpads.
6. Setzen Sie die Dämmstücke der Statikkonsole und
die Dämmkeile des Kastens ein und schließen die
Revisionsblende.
