2.3

Montage

B

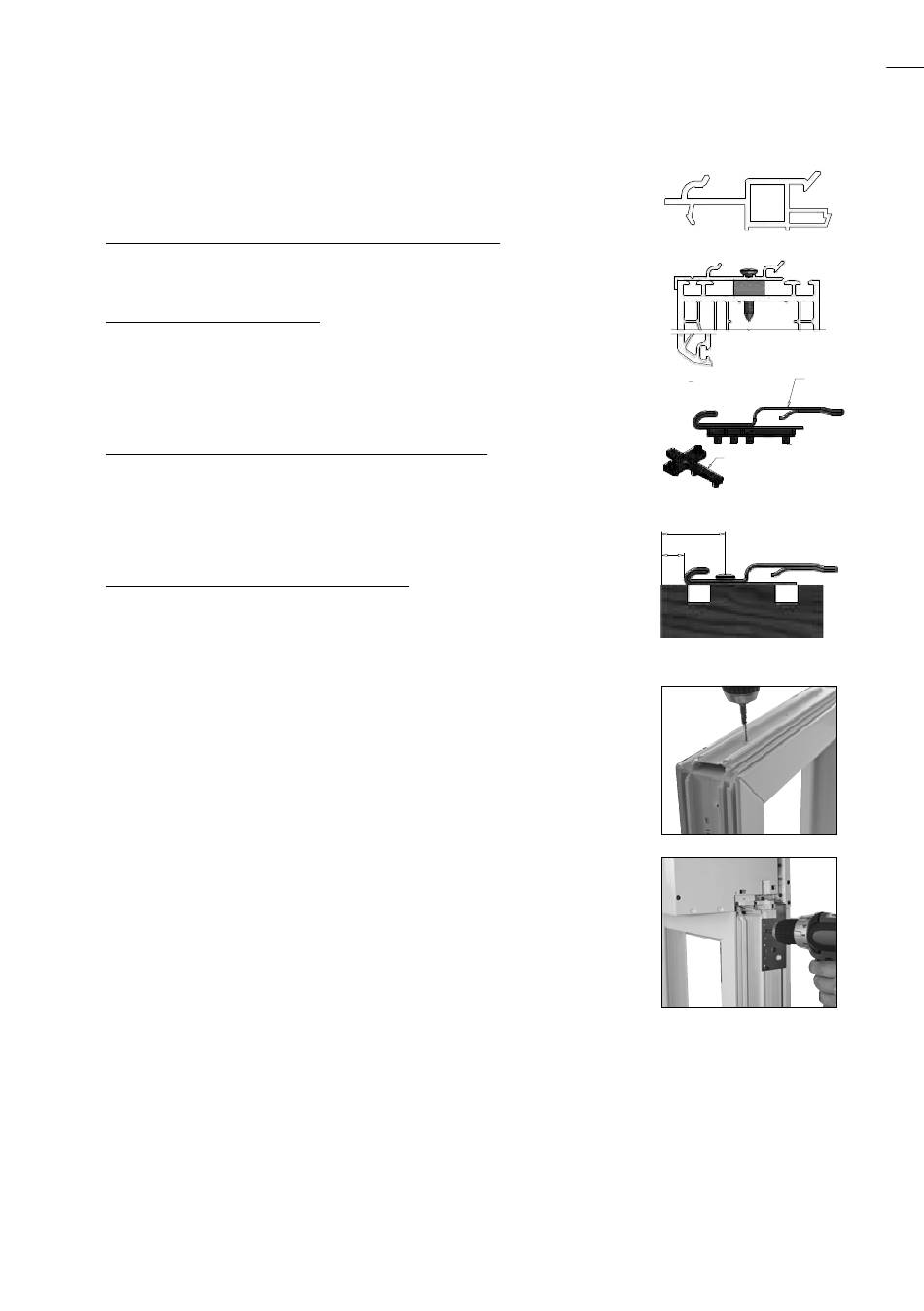

1. Adaptersystem

PVC-Klippleiste passend zum Fensterhersteller:
Klippleiste passend auf den oberen Fensterrahmen einrasten
und verschrauben (siehe Verschraubung).
PVC-Klippleiste Universal:
Klippleiste mit Anschlag an Fensteraußenseite oben auf Fens-
terprofil auflegen. Gegebenfalls zum Verschrauben unterfüttern.
Nach dem Verschrauben (siehe Verschraubung) den Anschlag
an der Nut abschneiden.
Stahlverstärkungseisen zum Fensterhersteller:
Raster in die Bohrungen im Stahlverstärkungseisen einstecken,
beachten Sie die Bohrabstände (siehe Verschraubung). Dann
das Stahlverstärkungseisen mit den Rastern oben auf den
Fensterrahmen auflegen und verschrauben.
Stahlverstärkungseisen ohne Raster:
Das Stahlverstärkungseisen oben auf den Fensterrahmen
auflegen, gegebenfalls zum Verschrauben unterfüttern (siehe
Verschraubung). Abstand von der Außenseite des Fensterrah-
mens bis zum Eisen: 10 mm
Aufgrund von extrusionsbedingten Schwankungen im An-
schlussbreich der Rahmenprofile, kann es in seltenen Fällen zu
einem losen Sitz der Leisten / Raster kommen. In diesem Fall
sind die Bauteile mit dem Fensterprofil zu verkleben.
Verschraubung:
Links und rechts ca. 100 mm, danach alle 200 mm die Kipp-
leiste bzw. das Verstärkungseisen mit dem Fensterrahmen
verschrauben.
2. Rollladenkasten aufsetzen
Kasten von der Fensterinnenseite über die Klippleisten bzw.
das Verstärkungseisen stülpen bis dieser einrastet.
3. Ausrichten und verschrauben
Kasten seitlich ausrichten und mit Befestigungsstiel verbinden.
Kunststofffenster: 4,2 x 13 Schrauben
Holzfenster: 4,0 x 30 Schrauben
Lücken zwischen Rahmen, Kasten und Klippleiste mit geeig-
netem Abdichtungsmaterial (Nicht im Lieferumfang enthalten)
ausfüllen, um Luftdichtigkeit herzustellen.
Aufsatzkastensystem Concepto
Anwendung Universaladapter
für Holz- und Kunststofffensterrahmen
