Reflexa Concepto Montage- Und Bedienungsanleitung Seite 13

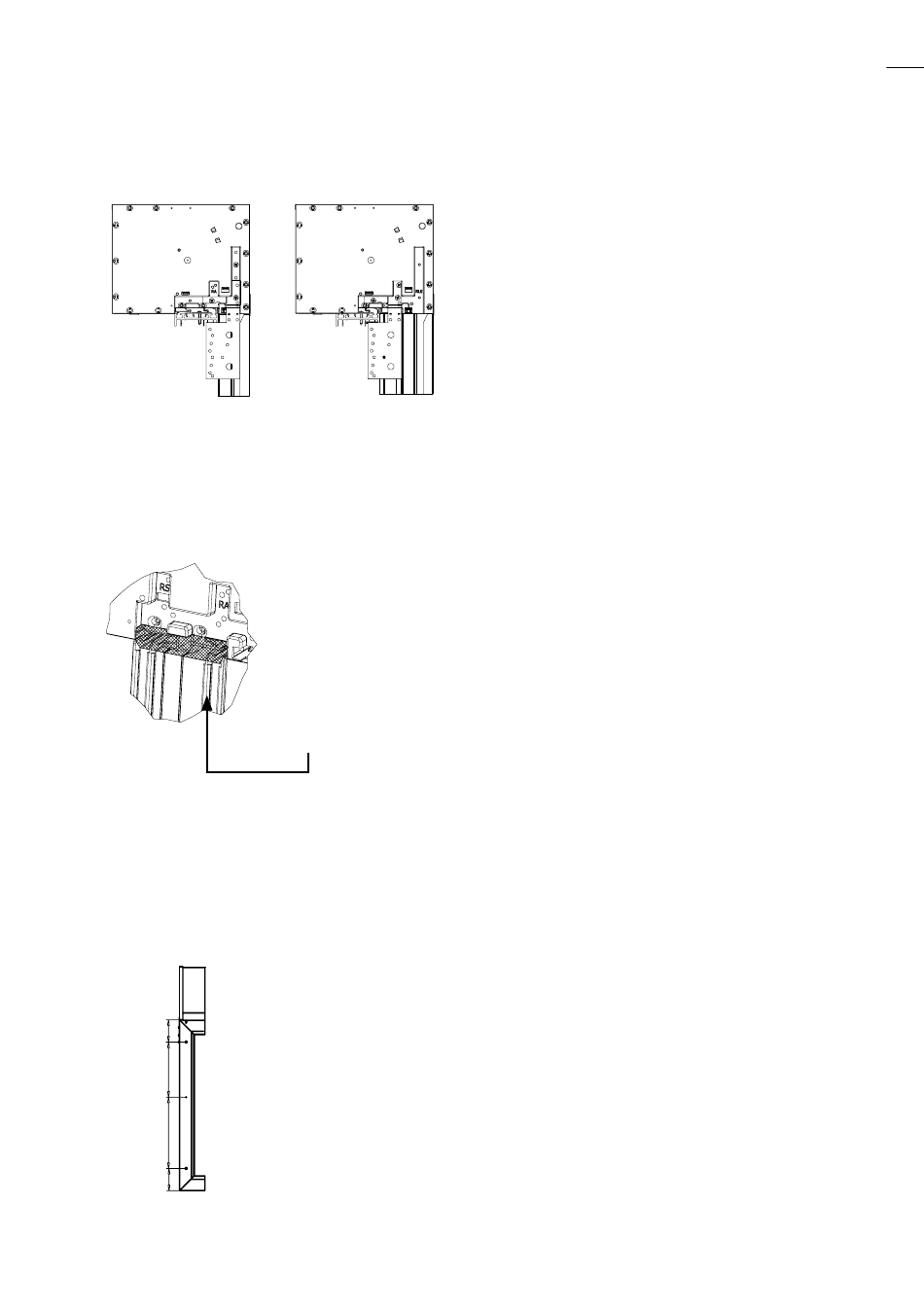

Position Befestigungsstiel / Abbildung A
Rev. innen/unten
Abdichtung, Rahmen, Kasten, Klippleiste / Abbildung B
Position der Schraubklemmnippel / Abbildung C
100
Max. 300
Max. 300
100
Rev. außen
Lücke zwischen Rahmen, Kasten und
Klippleiste mit geeignetem Abdich-
tungsmaterial ausfüllen, um Luftdichtig-
keit herzustellen.
Position der Schraubklemmnippel von
Ober- und Unterkante Fenster: 100 mm;
Maximaler Abstand der
Schraubklemmnippel: 300 mm
Aufsatzkastensystem Concepto
