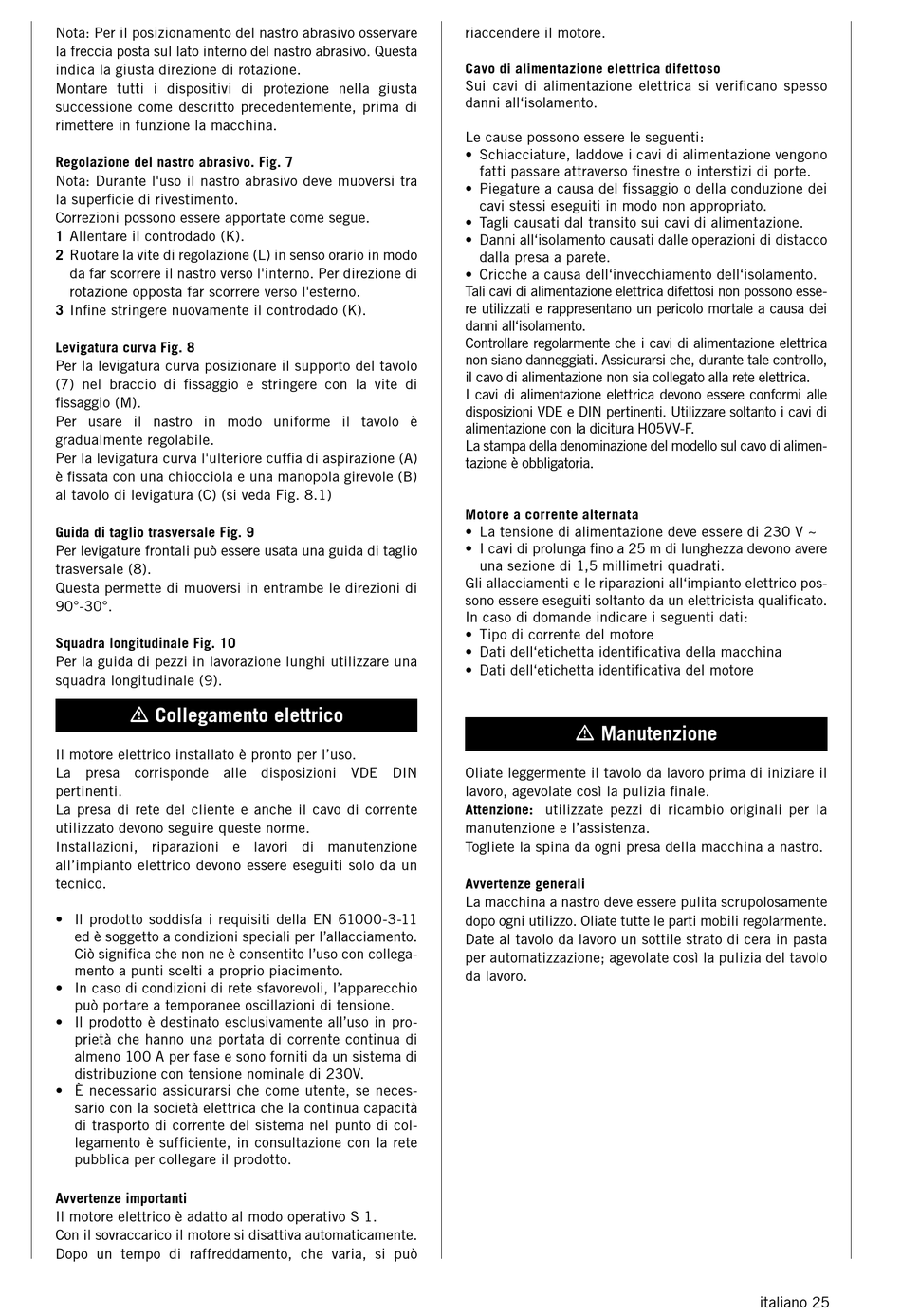

Nota: Per il posizionamento del nastro abrasivo osservare
la freccia posta sul lato interno del nastro abrasivo. Questa
indica la giusta direzione di rotazione.
Montare tutti i dispositivi di protezione nella giusta
successione come descritto precedentemente, prima di
rimettere in funzione la macchina.
Regolazione del nastro abrasivo. Fig. 7
Nota: Durante l'uso il nastro abrasivo deve muoversi tra
la superficie di rivestimento.
Correzioni possono essere apportate come segue.
1 Allentare il controdado (K).
2 Ruotare la vite di regolazione (L) in senso orario in modo
da far scorrere il nastro verso l'interno. Per direzione di
rotazione opposta far scorrere verso l'esterno.
3 Infine stringere nuovamente il controdado (K).
Levigatura curva Fig. 8
Per la levigatura curva posizionare il supporto del tavolo
(7) nel braccio di fissaggio e stringere con la vite di
fissaggio (M).
Per usare il nastro in modo uniforme il tavolo è
gradualmente regolabile.
Per la levigatura curva l'ulteriore cuffia di aspirazione (A)
è fissata con una chiocciola e una manopola girevole (B)
al tavolo di levigatura (C) (si veda Fig. 8.1)
Guida di taglio trasversale Fig. 9
Per levigature frontali può essere usata una guida di taglio
trasversale (8).
Questa permette di muoversi in entrambe le direzioni di
90°-30°.
Squadra longitudinale Fig. 10
Per la guida di pezzi in lavorazione lunghi utilizzare una
squadra longitudinale (9).
m Collegamento elettrico
Il motore elettrico installato è pronto per l'uso.
La presa corrisponde alle disposizioni VDE DIN
pertinenti.
La presa di rete del cliente e anche il cavo di corrente
utilizzato devono seguire queste norme.
Installazioni, riparazioni e lavori di manutenzione
all'impianto elettrico devono essere eseguiti solo da un
tecnico.
• Il prodotto soddisfa i requisiti della EN 61000-3-11
ed è soggetto a condizioni speciali per l'allacciamento.
Ciò significa che non ne è consentito l'uso con collega-
mento a punti scelti a proprio piacimento.
• In caso di condizioni di rete sfavorevoli, l'apparecchio
può portare a temporanee oscillazioni di tensione.
• Il prodotto è destinato esclusivamente all'uso in pro-
prietà che hanno una portata di corrente continua di
almeno 100 A per fase e sono forniti da un sistema di
distribuzione con tensione nominale di 230V.
• È necessario assicurarsi che come utente, se neces-
sario con la società elettrica che la continua capacità
di trasporto di corrente del sistema nel punto di col-
legamento è sufficiente, in consultazione con la rete
pubblica per collegare il prodotto.
Avvertenze importanti
Il motore elettrico è adatto al modo operativo S 1.
Con il sovraccarico il motore si disattiva automaticamente.
Dopo un tempo di raffreddamento, che varia, si può
riaccendere il motore.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso
danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione vengono
fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei
cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco
dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono esse-
re utilizzati e rappresentano un pericolo mortale a causa dei
danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica
non siano danneggiati. Assicurarsi che, durante tale controllo,
il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere conformi alle
disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di
alimentazione con la dicitura H05VV-F.
La stampa della denominazione del modello sul cavo di alimen-
tazione è obbligatoria.
Motore a corrente alternata
• La tensione di alimentazione deve essere di 230 V ~
• I cavi di prolunga fino a 25 m di lunghezza devono avere
una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico pos-
sono essere eseguiti soltanto da un elettricista qualificato.
In caso di domande indicare i seguenti dati:
• Tipo di corrente del motore
• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore
m Manutenzione
Oliate leggermente il tavolo da lavoro prima di iniziare il
lavoro, agevolate così la pulizia finale.
Attenzione: utilizzate pezzi di ricambio originali per la
manutenzione e l'assistenza.
Togliete la spina da ogni presa della macchina a nastro.
Avvertenze generali
La macchina a nastro deve essere pulita scrupolosamente
dopo ogni utilizzo. Oliate tutte le parti mobili regolarmente.
Date al tavolo da lavoro un sottile strato di cera in pasta
per automatizzazione; agevolate così la pulizia del tavolo
da lavoro.
