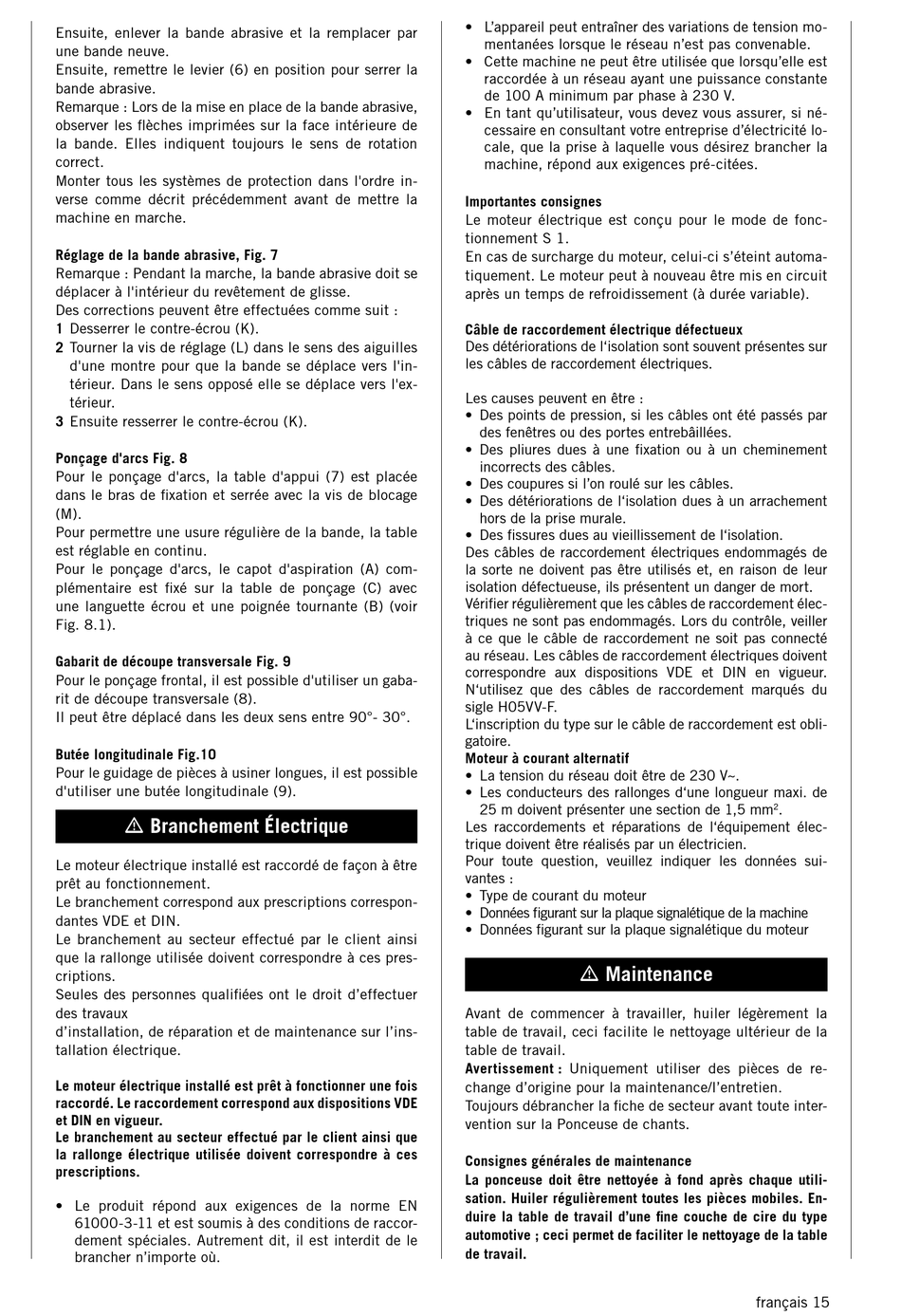

Ensuite, enlever la bande abrasive et la remplacer par
une bande neuve.
Ensuite, remettre le levier (6) en position pour serrer la
bande abrasive.
Remarque : Lors de la mise en place de la bande abrasive,
observer les flèches imprimées sur la face intérieure de
la bande. Elles indiquent toujours le sens de rotation
correct.
Monter tous les systèmes de protection dans l'ordre in-
verse comme décrit précédemment avant de mettre la
machine en marche.
Réglage de la bande abrasive, Fig. 7
Remarque : Pendant la marche, la bande abrasive doit se
déplacer à l'intérieur du revêtement de glisse.
Des corrections peuvent être effectuées comme suit :
1 Desserrer le contre-écrou (K).
2 Tourner la vis de réglage (L) dans le sens des aiguilles
d'une montre pour que la bande se déplace vers l'in-
térieur. Dans le sens opposé elle se déplace vers l'ex-
térieur.
3 Ensuite resserrer le contre-écrou (K).
Ponçage d'arcs Fig. 8
Pour le ponçage d'arcs, la table d'appui (7) est placée
dans le bras de fixation et serrée avec la vis de blocage
(M).
Pour permettre une usure régulière de la bande, la table
est réglable en continu.
Pour le ponçage d'arcs, le capot d'aspiration (A) com-
plémentaire est fixé sur la table de ponçage (C) avec
une languette écrou et une poignée tournante (B) (voir
Fig. 8.1).
Gabarit de découpe transversale Fig. 9
Pour le ponçage frontal, il est possible d'utiliser un gaba-
rit de découpe transversale (8).
Il peut être déplacé dans les deux sens entre 90°- 30°.
Butée longitudinale Fig.10
Pour le guidage de pièces à usiner longues, il est possible
d'utiliser une butée longitudinale (9).
m Branchement Électrique
Le moteur électrique installé est raccordé de façon à être
prêt au fonctionnement.
Le branchement correspond aux prescriptions correspon-
dantes VDE et DIN.
Le branchement au secteur effectué par le client ainsi
que la rallonge utilisée doivent correspondre à ces pres-
criptions.
Seules des personnes qualifiées ont le droit d'effectuer
des travaux
d'installation, de réparation et de maintenance sur l'ins-
tallation électrique.
Le moteur électrique installé est prêt à fonctionner une fois
raccordé. Le raccordement correspond aux dispositions VDE
et DIN en vigueur.
Le branchement au secteur effectué par le client ainsi que
la rallonge électrique utilisée doivent correspondre à ces
prescriptions.
• Le produit répond aux exigences de la norme EN
61000-3-11 et est soumis à des conditions de raccor-
dement spéciales. Autrement dit, il est interdit de le
brancher n'importe où.
• L'appareil peut entraîner des variations de tension mo-
mentanées lorsque le réseau n'est pas convenable.
• Cette machine ne peut être utilisée que lorsqu'elle est
raccordée à un réseau ayant une puissance constante
de 100 A minimum par phase à 230 V.
• En tant qu'utilisateur, vous devez vous assurer, si né-
cessaire en consultant votre entreprise d'électricité lo-
cale, que la prise à laquelle vous désirez brancher la
machine, répond aux exigences pré-citées.
Importantes consignes
Le moteur électrique est conçu pour le mode de fonc-
tionnement S 1.
En cas de surcharge du moteur, celui-ci s'éteint automa-
tiquement. Le moteur peut à nouveau être mis en circuit
après un temps de refroidissement (à durée variable).
Câble de raccordement électrique défectueux
Des détériorations de l'isolation sont souvent présentes sur
les câbles de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les câbles ont été passés par
des fenêtres ou des portes entrebâillées.
• Des pliures dues à une fixation ou à un cheminement
incorrects des câbles.
• Des coupures si l'on roulé sur les câbles.
• Des détériorations de l'isolation dues à un arrachement
hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des câbles de raccordement électriques endommagés de
la sorte ne doivent pas être utilisés et, en raison de leur
isolation défectueuse, ils présentent un danger de mort.
Vérifier régulièrement que les câbles de raccordement élec-
triques ne sont pas endommagés. Lors du contrôle, veiller
à ce que le câble de raccordement ne soit pas connecté
au réseau. Les câbles de raccordement électriques doivent
correspondre aux dispositions VDE et DIN en vigueur.
N'utilisez que des câbles de raccordement marqués du
sigle H05VV-F.
L'inscription du type sur le câble de raccordement est obli-
gatoire.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les conducteurs des rallonges d'une longueur maxi. de
25 m doivent présenter une section de 1,5 mm
Les raccordements et réparations de l'équipement élec-
trique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données sui-
vantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur
m Maintenance
Avant de commencer à travailler, huiler légèrement la
table de travail, ceci facilite le nettoyage ultérieur de la
table de travail.
Avertissement : Uniquement utiliser des pièces de re-
change d'origine pour la maintenance/l'entretien.
Toujours débrancher la fiche de secteur avant toute inter-
vention sur la Ponceuse de chants.
Consignes générales de maintenance
La ponceuse doit être nettoyée à fond après chaque utili-
sation. Huiler régulièrement toutes les pièces mobiles. En-
duire la table de travail d'une fine couche de cire du type
automotive ; ceci permet de faciliter le nettoyage de la table
de travail.
.
