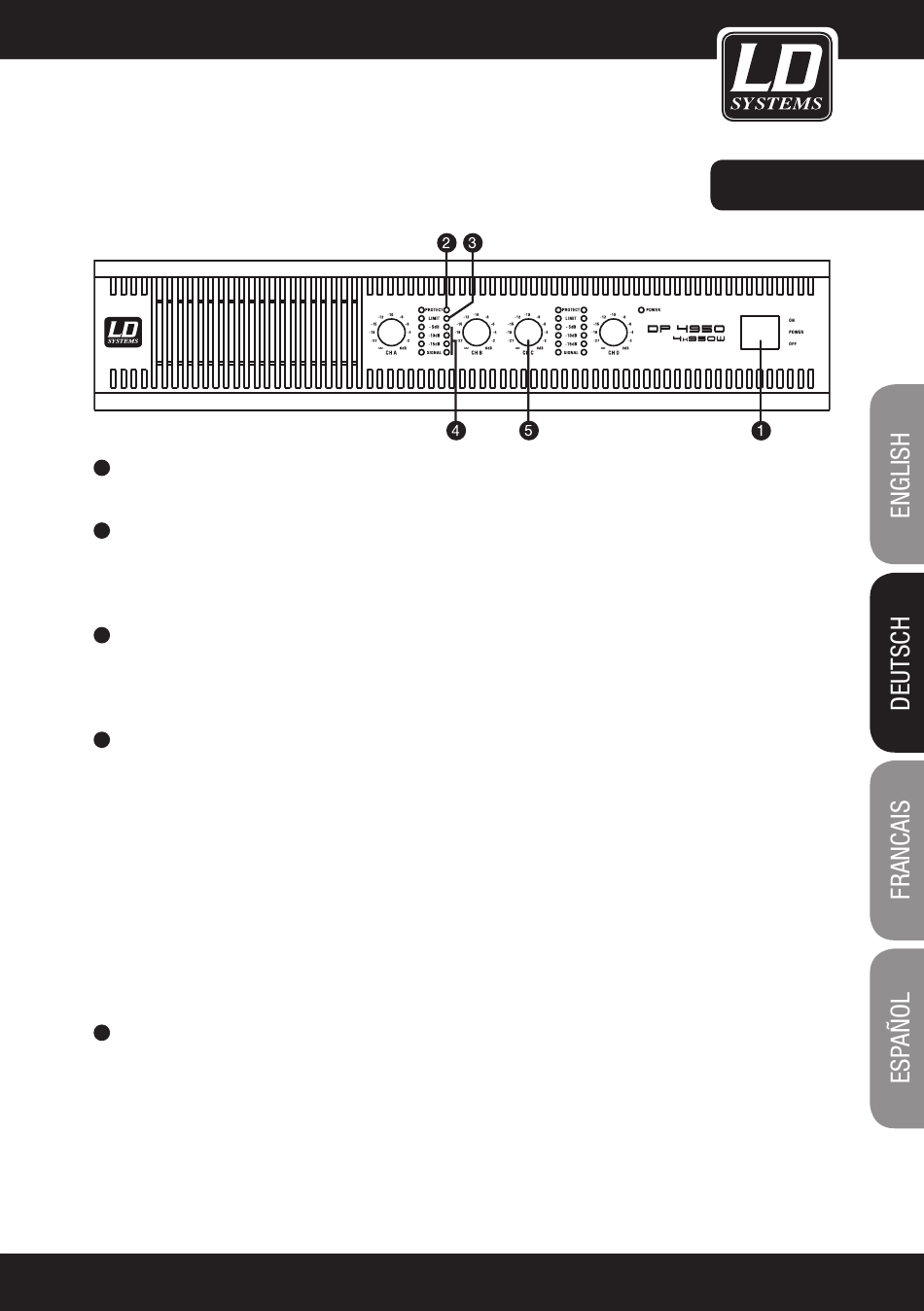

NETZSCHALTER
1
Hier schalten Sie den Verstärker ein und aus.
PROTECT
2
Die "protect"-LED leuchtet rot, wenn die Schutzschaltung aufgrund von Überhitzung oder Gleichspannung im
Signal aktiviert wird. Außerdem ist die Schutzschaltung nach dem Einschalten des Verstärkers 3 Sekunden
lang aktiv ("protect"-LED leuchtet).
LIMIT
3
Die "LIMIT"-LED leuchtet orange, wenn der Signalpegel zu hoch eingestellt ist und die Verzerrung des
Ausgangssignals im entsprechenden Kanal über 1% liegt ("Clipping"). Reduzieren Sie in diesem Fall die
Verstärkung ("Gain").

SIGNAL-LEDS

4
Normale Anzeige: Die Signal-LED leuchtet, wenn das Eingangssignal -35 dB überschreitet; die "-15
dB"-LED leuchtet, wenn das Signal -15 dB überschreitet; die "-10 dB"-LED leuchtet, wenn das Signal -10 dB
überschreitet; und die "-5 dB"-LED leuchtet, wenn das Signal -5 dB überschreitet.
Keine Anzeige: prüfen Sie die Gain-Einstellungen und erhöhen Sie ggf. die Verstärkung. prüfen Sie die Eingangs-
verbindungen und die Audioquelle, ob überhaupt ein Signal anliegt. Wenn die Clip-LED leuchtet, jedoch kein oder
nur ein schwaches Signal erkannt wird, prüfen Sie bitte die Ausgangsverkabelung auf Kurzschlüsse.
Anzeige Fehlfunktion: Wenn die "-20 dB"-, "-15 dB"-, "-10 dB" und "-5 dB"-LEDs leuchten, ohne dass ein Si-
gnal anliegt, kann dies auf Schwankungen im System oder andere Fehlfunktionen zurückzuführen sein. Trennen
Sie in diesem Fall die Lastverbindung, und drehen Sie die Verstärkung (Gain) auf Minimum. Leuchtet die LED
weiterhin, lassen Sie den Verstärker bitte auf einen Defekt überprüfen.

GAIN-REGLER

5
Drehen Sie die Gain-Regler nach rechts, um die Verstärkung zu erhöhen, und nach links, um die Verstärkung
zu reduzieren.
Die maximale Verstärkung ist abhängig vom jeweiligen Verstärkermodell (siehe Aufschrift). Das Verstär-
kungsmaß wird in dB (Dämpfung) angezeigt und ermöglicht die Gain-Einstellung in 21 Schritten, wobei die
oberen 14 Schritte eine Erhöhung der Verstärkung um jeweils 1 dB bewirken. Im Normalbetrieb sollte sich
die Gain-Einstellung in diesem Bereich bewegen. Der Bereich unter -14 dB ist für normale Einsätze nicht zu
empfehlen.
