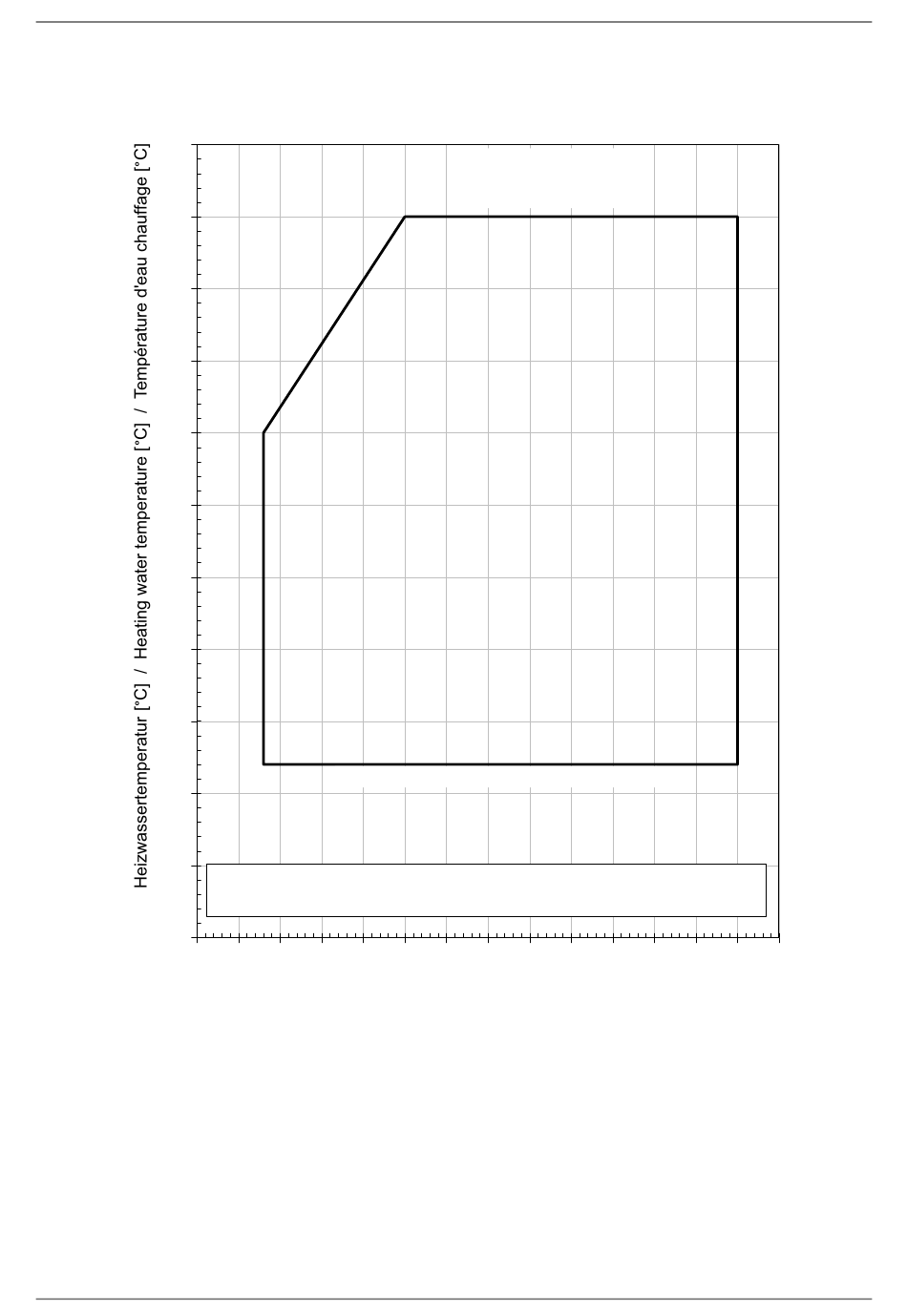

2.2 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating /
Diagramme des seuils d'utilisation chauffage
65
60
55
50
45
40
35
30
25
20
15
10
-30 -25 -20 -15 -10
*Bei Luft/Wasser-Wärmepumpen stellt die minimale Heizwassertemperatur die Mindest-Rücklauftemperatur dar
*For air-to-water heat pumps the minimum heating water temperature is the minimum return temperature
*Sur les pompes à chaleur air / eau, la température minimale d'eau de chauffage correspond à la température retour minimale
www.glendimplex.de
*Wassereintritt / *Water inlet / *Entrée d'eau
Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchf l uss erreicht.
The maximum flow temperatures are achieved at the specif i c minimum hea t i ng water fl ow.
Les températures départ maximales sont atteintes en cas de débit minimum d'eau de chauf f a ge donne.
-5
Wärmequelleneintrittstemperatur [°C]
Heat source inlet temperature [°C]
Température d'entrée de la source de chaleur [°C]
452169.66.06 · FD 0004
Wasseraustritt (+/- 2 K)
Water outlet (+/- 2 K)
Sortie d'eau (+/- 2 K)
0 5 10 15 20
