3ª Serie / 3 Series / 3. Serie
rd
IT

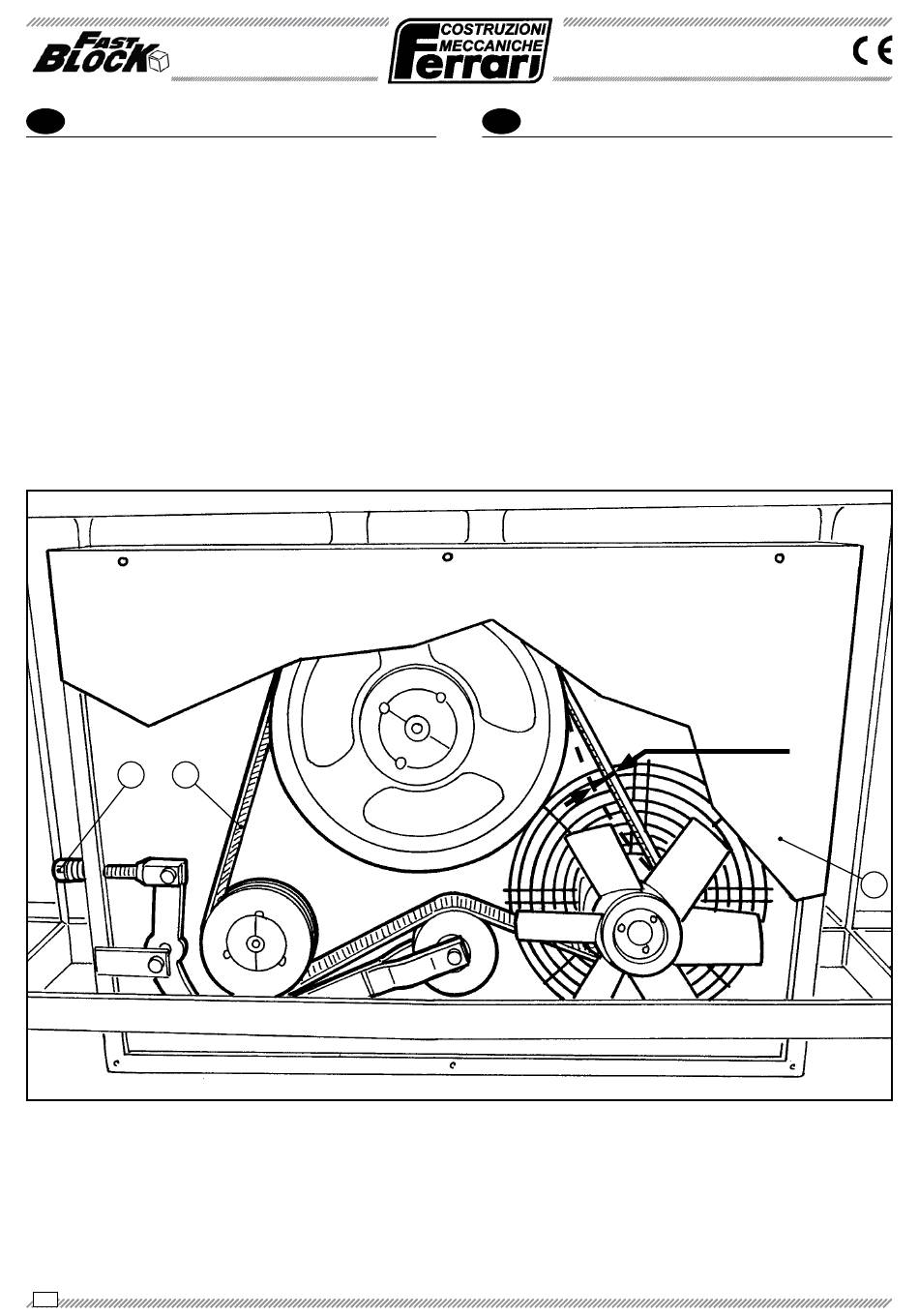

TENSIONAMENTO CINGHIA
COMPRESSORE
Nel caso necessitasse ripristinare il tensionamento
delle cinghie (A) perchè l'arco di flessione risulta su-
periore a 10 mm e quindi le cinghie tendono a slittare,
procedere come segue:
A macchina ferma e cardano fermo:
• Togliere il carter (B).
• Agire sul registro (C) fino ad ottenere la giusta ten-
sione.
• Riposizionare il carter.
C A
100
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
GEZOGENE PFLANZMASCHINE
TRASPLANTADORA REMOLCADA
Manuale d'uso e manutenzione
Operating and service manual
Bedienungs- und Wartungshandbuch
Manual de uso y mantenimiento
EN
COMPRESSOR BELT
TENSIONING
In the event the belt tensioning (A) must be resto-
red, because the arch height results being higher
than 10 mm and so belts tend to slide, proceed as
follows:
With the machine and cardan stopped:
• Remove casing (B).
• Act on the adjusting screw (C) until reaching the
right tension
• Reposition the casing.
10
mm
(max)
B
