3ª Serie / 3
Series / 3. Serie
rd
IT

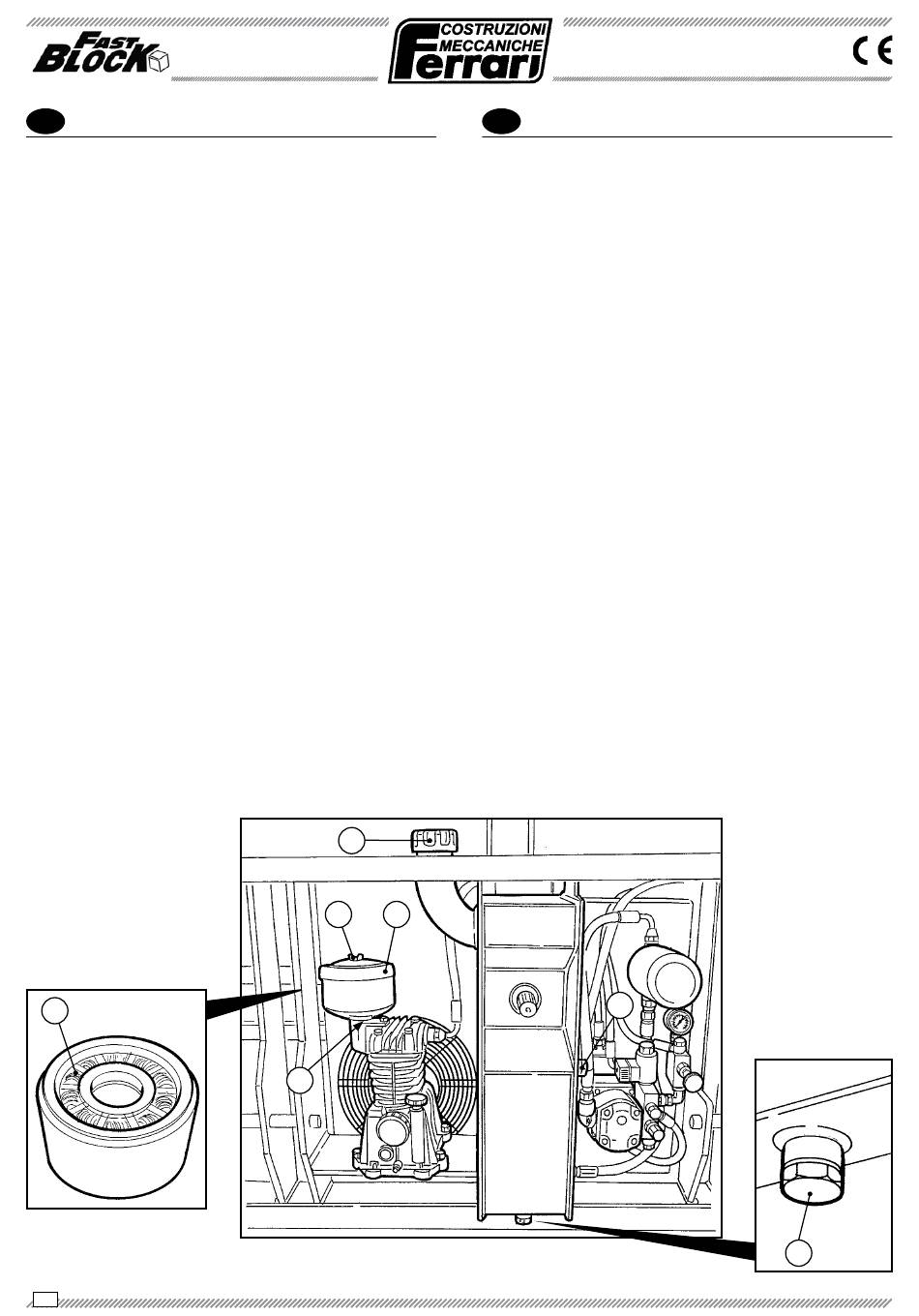

PULIZIA FILTRO ARIA COMPRESSORE
• Per accedere al filtro aria, svitare il galletto superiore
(B), togliere il coperchio (C) ed estrarre il filtro (A).
• Svitare la fascetta (D), estrarre l'involucro del filtro
(E), dopo di chè svuotarlo dall'olio presente al suo
interno.
• Pulire la parte intera dall'involucro e rimontarlo.
• Introdurre olio tipo SAE 15 W40 fino a raggiungere
il gradino (F).
• Procedere alla pulizia del filtro con un prodotto tipo:
diluente, gasolio o benzina ed asciugarlo con aria
compressa.
• Reinserire il filtro (A) nell'involucro, il coperchio (C)
e bloccare bene il tutto con il galletto (B).
RABBOCCO OLIO SERBATOIO IDRAULICO
• Controllare il livello di olio idraulico tramite l'indica-
tore di livello (G).
• Per introdurre l'olio all'interno del serbatoio, svitare il
tappo (H) ed introdurre olio tipo IDRAULICO Hv 46.
• Per svuotare il serbatoio idraulico, togliere il tappo
(I) posto sotto il serbatoio, avendo prima posizio-
nato un recipiente, quindi fare defluire l'olio esau-
sto e raccoglierlo in un contenitore da consegnare
presso un centro di raccolta autorizzato allo smal-
timento.
A
102
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
GEZOGENE PFLANZMASCHINE
TRASPLANTADORA REMOLCADA
H
B
D
EN
ENGINE AIR FILTER CLEANING
• To access the air filter, unscrew upper wing nut (B),
remove cover (C) and extract filter (A).
• Unscrew clamp (D), extract filter wrap (E), and
empty the oil inside of it.
• Clean the entire part from the wrap and reassemble
it.
• Pour in type SAE 15 W40 oil up to level (F).
• Clean the filter with a product such as: thinner, die-
sel oil or gasoline and dry it with compressed air.
• Reinsert filter (A) into the wrap, cover (C) and secu-
re it all well with wing nut (B).
HyDRAULIC OIL TANK TOP UP
• Check the hydraulic oil level through the level gau-
ge (G).
• To pour the oil into the tank users have to unscrew the
cap (H) and to pour the oil type IDRAULICO Hv 46.
• Take the cap (I) under the hydraulic oil tank off
and empty it, after having positioned a container
to drawn and collect the exhaust oil to deliver to an
authorized disposal centre.
C
Manuale d'uso e manutenzione
Operating and service manual
Bedienungs- und Wartungshandbuch
Manual de uso y mantenimiento
G
I
