1 Vorbereitung
•
Schweißgerät ausschalten.
•
Gasdüse des Schweißbrenners abschrauben.
•
Wolframelektrode lösen und herausziehen.
2 Konfiguration
•
Drehknopf
•
Drehknopf loslassen.
•
Mit dem Drehknopf
den > siehe Kapitel 5.6.
3 Abgleich / Messung
•
Schweißbrenner mit der Spannhülse auf einer sauberen, gereinigten Stelle am Werkstück mit etwas
Druck aufsetzen und Brennertaster ca. 2 s betätigen. Es fließt kurzzeitig ein Kurzschluss-Strom, mit
dem der neue Leitungswiderstand bestimmt und angezeigt wird. Der Wert kann zwischen 0 mΩ und
60 mΩ betragen. Der neu erstellte Wert wird sofort gespeichert und bedarf keiner weiteren Bestäti-
gung. Wird in der rechten Anzeige kein Wert dargestellt, ist die Messung misslungen. Die Messung
muss wiederholt werden.
4 Schweißbereitschaft wiederherstellen
•
Schweißgerät ausschalten.
•
Wolframelektrode wieder in Spannhülse fixieren.
•
Gasdüse des Schweißbrenners wieder aufschrauben.
•
Schweißgerät einschalten.
5.2 E-Hand-Schweißen
5.2.1 Schweißaufgabenanwahl
Das Ändern der Grundschweißparameter ist nur möglich wenn kein Schweißstrom fließt und die
evtl. vorhandene Zugriffssteuerung inaktiv ist > siehe Kapitel 5.4.
Die nachfolgende Schweißaufgabenanwahl ist ein Anwendungsbeispiel. Grundsätzlich erfolgt die Anwahl
immer in der gleichen Reihenfolge. Signalleuchten (LED) zeigen die gewählte Kombination an.
099-00T404-EW500
02.07.2020
betätigen und gleichzeitig Schweißgerät einschalten.
(drehen und drücken) kann nun der Parameter
Funktionsbeschreibung

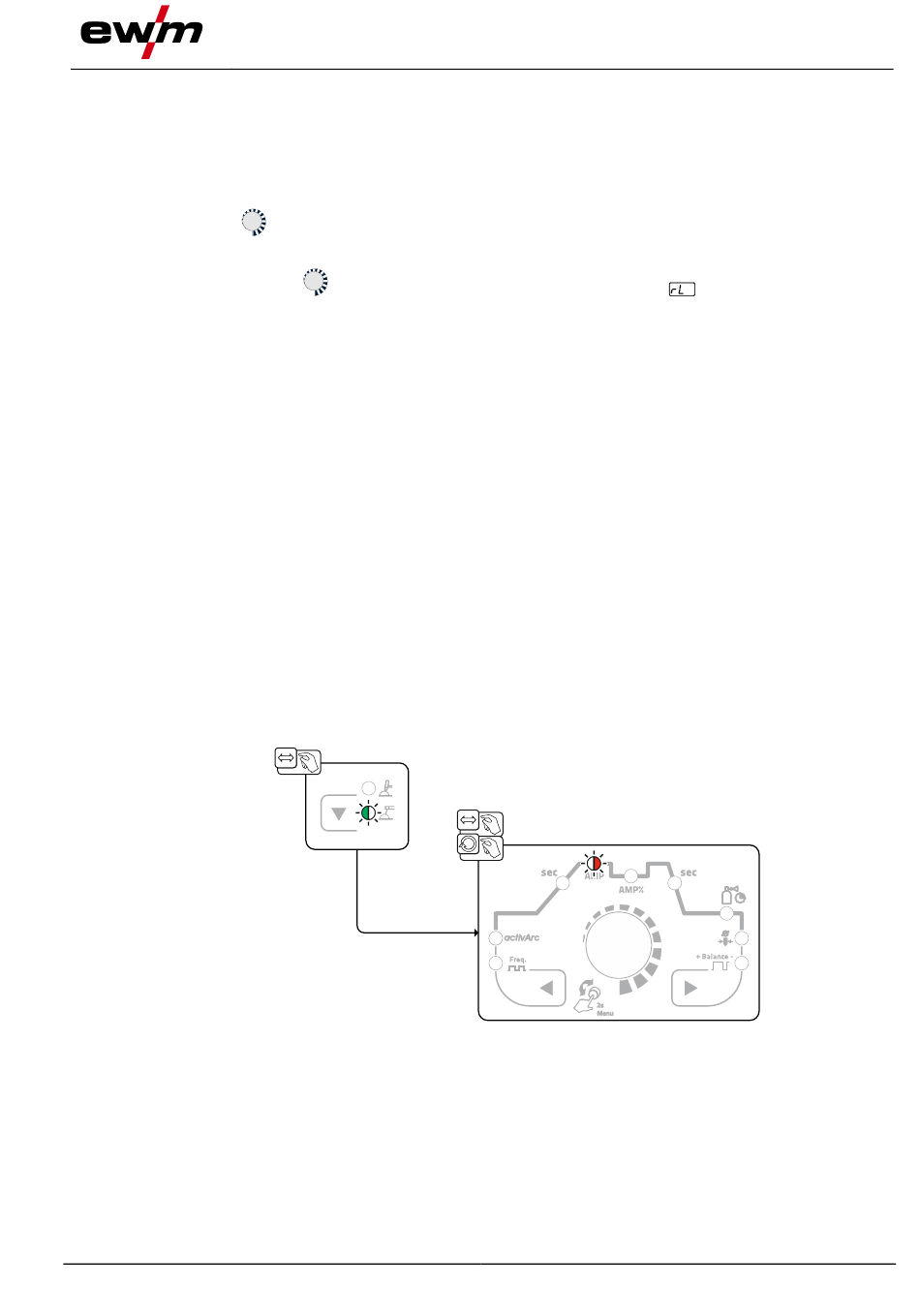

Abbildung 5-27
E-Hand-Schweißen
gewählt wer-
