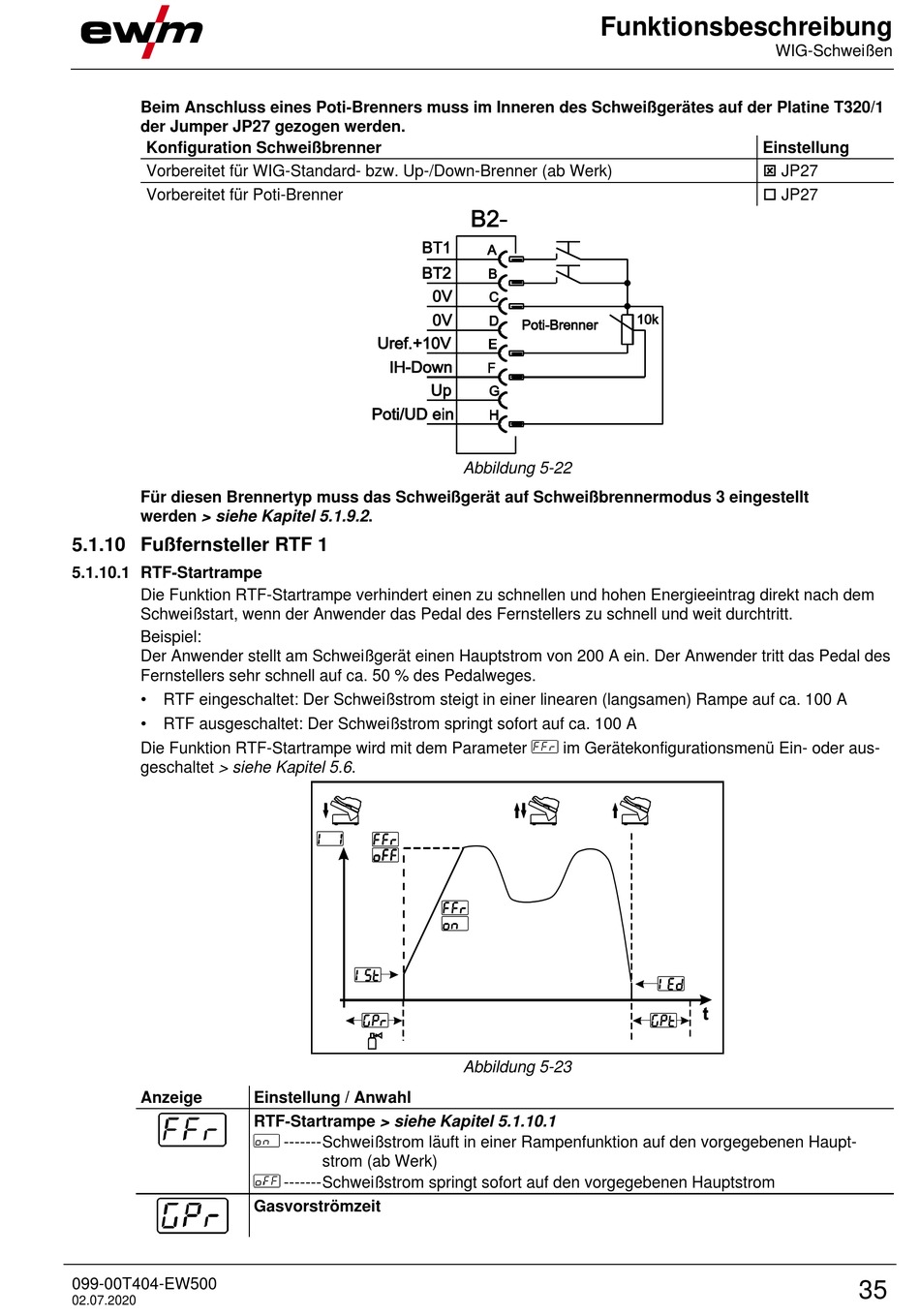

Beim Anschluss eines Poti-Brenners muss im Inneren des Schweißgerätes auf der Platine T320/1
der Jumper JP27 gezogen werden.
Konfiguration Schweißbrenner
Vorbereitet für WIG-Standard- bzw. Up-/Down-Brenner (ab Werk)
Vorbereitet für Poti-Brenner
Für diesen Brennertyp muss das Schweißgerät auf Schweißbrennermodus 3 eingestellt
werden > siehe Kapitel 5.1.9.2.
5.1.10 Fußfernsteller RTF 1

5.1.10.1 RTF-Startrampe

Die Funktion RTF-Startrampe verhindert einen zu schnellen und hohen Energieeintrag direkt nach dem
Schweißstart, wenn der Anwender das Pedal des Fernstellers zu schnell und weit durchtritt.
Beispiel:
Der Anwender stellt am Schweißgerät einen Hauptstrom von 200 A ein. Der Anwender tritt das Pedal des
Fernstellers sehr schnell auf ca. 50 % des Pedalweges.
•
RTF eingeschaltet: Der Schweißstrom steigt in einer linearen (langsamen) Rampe auf ca. 100 A
•
RTF ausgeschaltet: Der Schweißstrom springt sofort auf ca. 100 A
Die Funktion RTF-Startrampe wird mit dem Parameter
geschaltet > siehe Kapitel 5.6.
Anzeige
099-00T404-EW500
02.07.2020
Einstellung / Anwahl
RTF-Startrampe > siehe Kapitel 5.1.10.1
------- Schweißstrom läuft in einer Rampenfunktion auf den vorgegebenen Haupt-
strom (ab Werk)
------- Schweißstrom springt sofort auf den vorgegebenen Hauptstrom
Gasvorströmzeit
Funktionsbeschreibung
Abbildung 5-22
im Gerätekonfigurationsmenü Ein- oder aus-
Abbildung 5-23
WIG-Schweißen
Einstellung
 JP27
 JP27
