EWM Tetrix 300 AC/DC Smart Betriebsanleitung Seite 23

Beispielhaft wird der Ablauf mit Zündungsart HF-Zündung dargestellt. Die Lichtbogenzündung mit Liftarc
ist jedoch auch möglich > siehe Kapitel 5.1.4.
Ablauf:
•
Brennertaster drücken und halten.
•
Gasvorströmzeit läuft ab.
•
HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
•
Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes
•
HF schaltet ab.
•
Schweißstrom steigt mit der eingestellten Upslope-Zeit
Der Vorgang wird durch Ablaufen der eingestellten spotArc-Zeit oder das vorzeitige Loslassen des Bren-
nertasters beendet. Bei Aktivierung der spotArc-Funktion wird zusätzlich die Pulsvariante Automatic Puls
eingeschaltet. Bei Bedarf kann die Funktion durch Betätigen der Drucktaste Pulsschweißen auch deakti-
viert werden.
099-00T404-EW500
02.07.2020
Funktionsbeschreibung

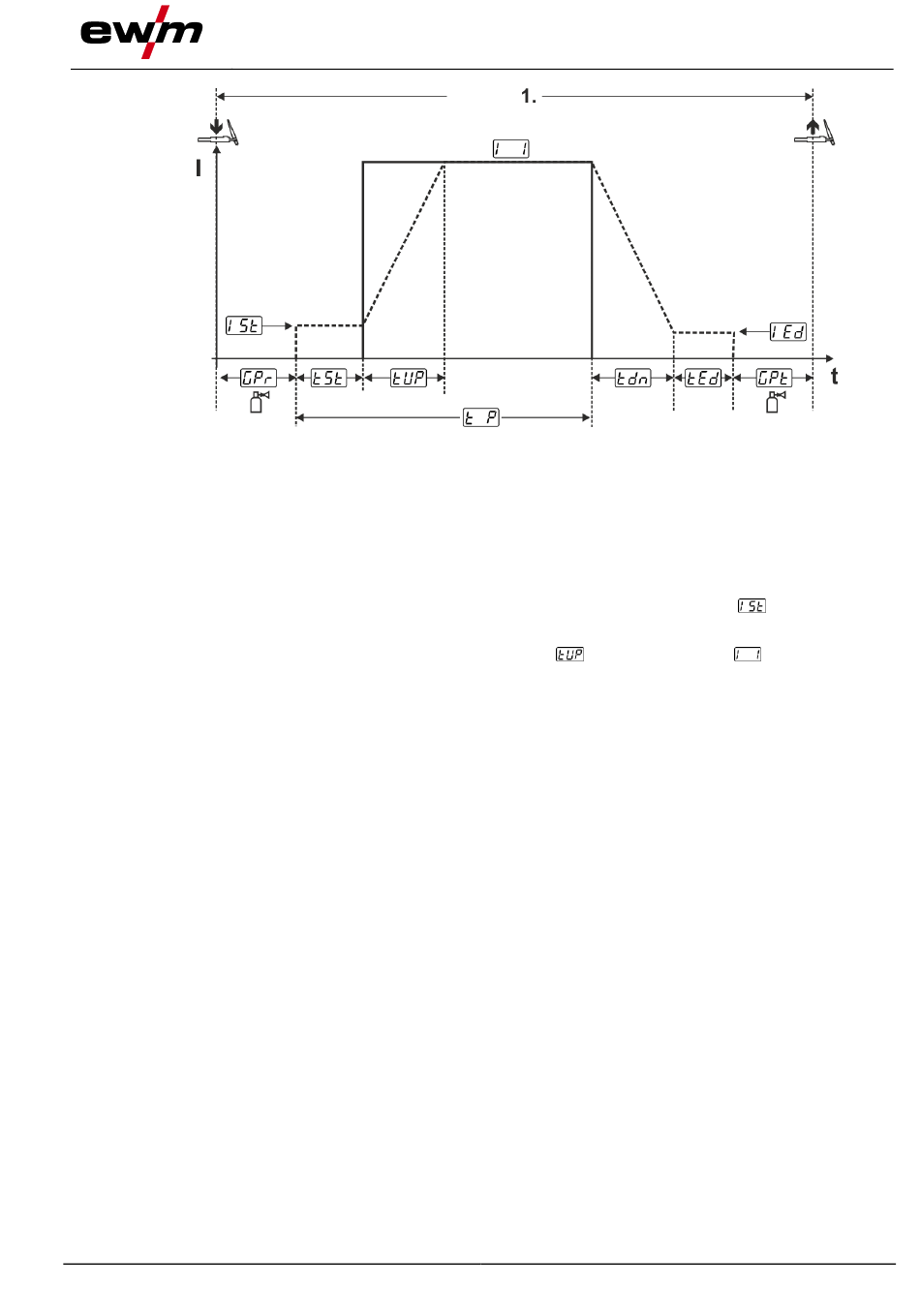

Abbildung 5-11
auf den Hauptstrom
WIG-Schweißen
(AMP) an.
23
