Energetics POWER RUN 1060HRC Aufbauanleitung Seite 60

Pokyny k montáži

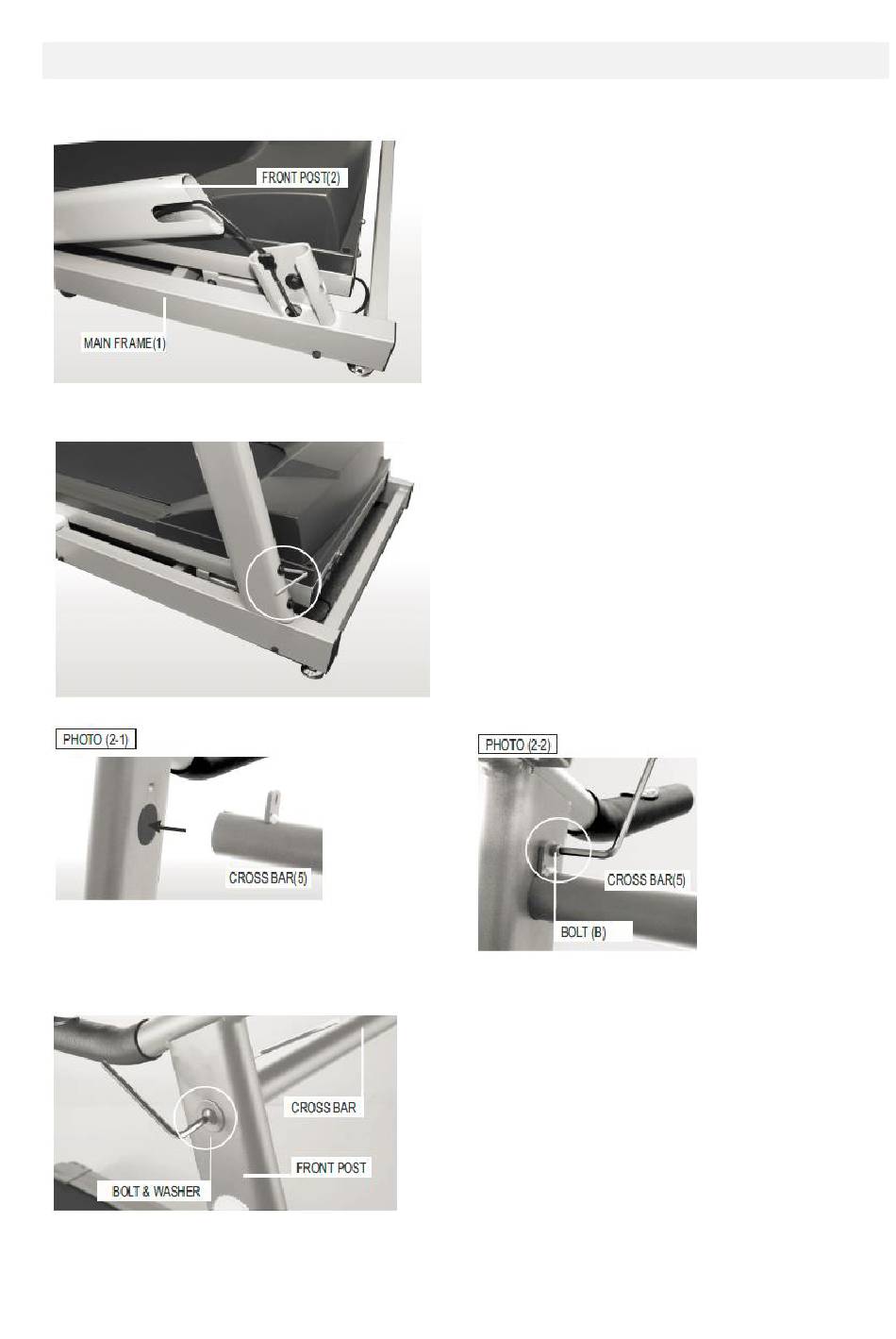

Krok 1
Krok 2
Krok 3
Berte prosím do úvahy, že pri zariadení sú 2 predné
časti (2) pre pravú a ľavú stranu. Časť pre pravú
stranu obsahuje vo vnútri kábel. Dobre pripojte
kábel zo spodku pravej časti do kábla z hlavného
rámu (1), potom vložte túto pravú časť do držiaka
v tvare U na pravej strane hlavného rámu. Vložte
tiež ďalšiu časť do ľavej strany hlavného rámu.
Použite skrutku a podložku (C) a upevnite predné
časti do držiakov v tvare U. Ale skrutky zatiaľ
neuťahujte.
2-1: Pripevnite krížovú lištu (5) do dvoch
vnútorných strán na obidvoch predných častiach
(2), ako je to zobrazené na fotke. Dajte pozor, aby
ste nepoškriabali lak.
2-2: Na upevnenie krížovej lišty (5) do predných
častí (2) použite skrutku (B)
Použite skrutku a podložku (A) a zafixujte 2
predné časti (2).
60
