a b
nzeige und edienelemente
Anzeigen im Betriebs-Zustand
Symbol
Anzeige grün:
Dauerleuchten: Betriebs-Zustand korrekt
Blinken:
Anzeige grün:
Lüftung ist geschlossen.
Anzeige rot:
Lüftung ist offen.
Anzeige rot:
• Am Weather-Modul WM:
Regen-Sensor und / oder Wind-Sensor
sind aktiv.
Power-Modul PM Power-Modul-Extension PME
Anzeigen: Anzeigen:
Betrieb (grün)
Betrieb (grün)
Status (grün) Status (grün)
Störung (gelb)
EMB 8000 +
Drive-Modul DM / DMX Intelligentes-Drive-Modul IDM
Anzeigen: Anzeigen:
Betrieb (grün) Betrieb (grün)
Störung (gelb) Störung (gelb)
Alarm (rot) Alarm (rot)
EMB 8000 +
AUF (rot) AUF (rot)
ZU (grün)
ZU (grün)
Tasten: Tasten:
Öffnen
Öffnen
Schließen Schließen
a b
nzeIge und edIenelemente
Bedeutung
Akkubetrieb (Netzausfall)

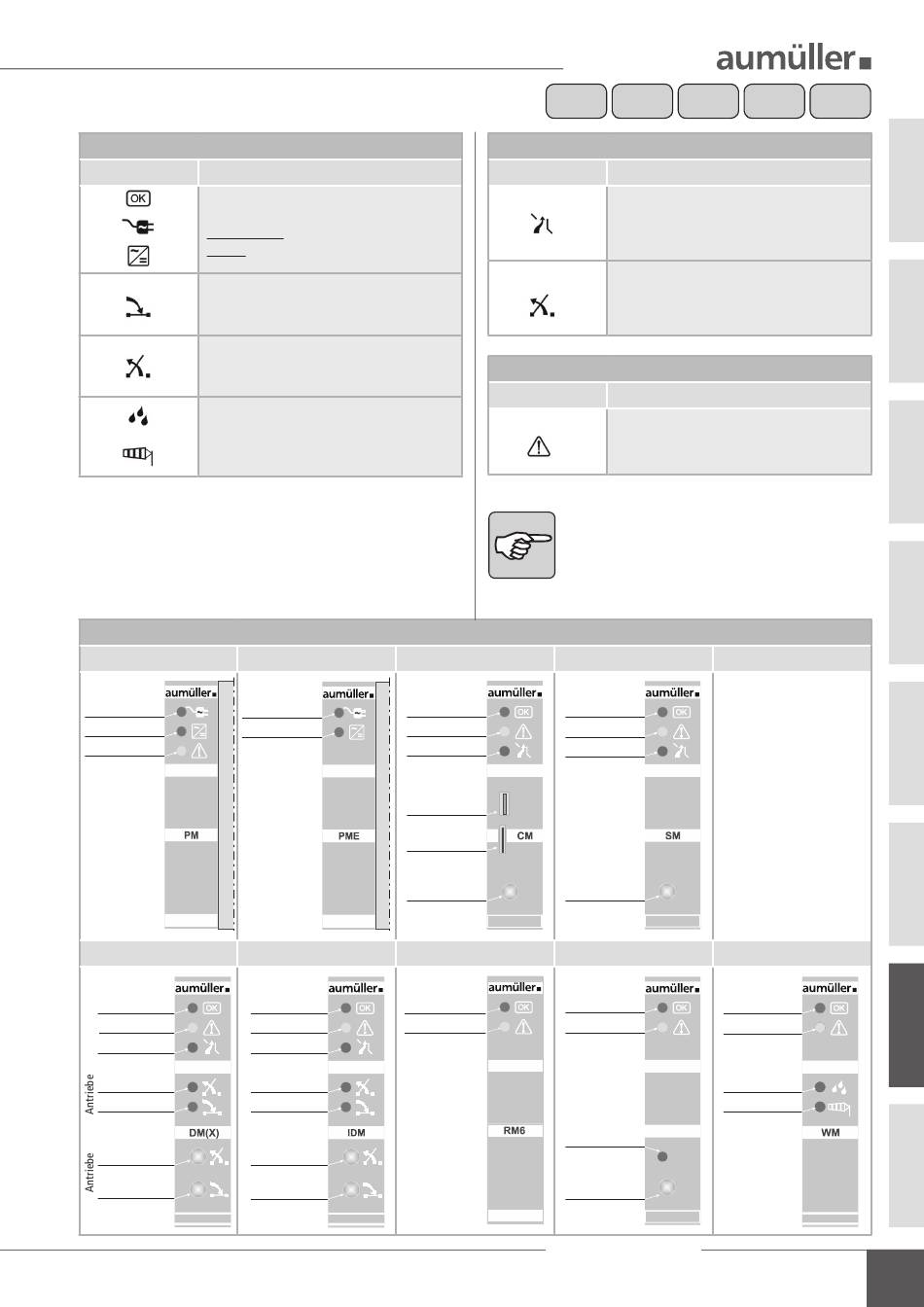

Übersicht der wichtigsten Anzeigen
Control-Modul CM
Anzeigen:
Betrieb (grün)
Störung (gelb)
Alarm (rot)
EMB 8000 +
Anschluss:
USB
SD-Karte
Taste:
Zurücksetzten
des Moduls
Relais-Modul RM6
Anzeigen:
Betrieb (grün)
Störung (gelb)
EMB 8000 +
5 A 10 A
Anzeigen im Zustand: Alarm-Auslösung / NOT AUF
Symbol
Anzeige rot:
• Am Modul CM / SM / DM / DMX / IDM:
Automatische oder manuelle Auslösung
von NOT AUF
Anzeige rot:
• Am Drive-Modul DM / IDM (Antriebslinie):
Rauch- und Wärme-Abzüge sind in
Öffnungsrichtung gepolt.
Anzeigen im Zustand: Störung
Symbol
Anzeige gelb:
Störung
NOT-ZU (schließen der Rauch- und Wärmeabzüge)
ist mit dem ZU-Taster in der Handansteuerungs-
Einrichtung (HSE) möglich. Rauchmelder müssen mit
der Reset-Taste auf dem Control- oder Sensor-Modul
zurückgesetzt werden (es sei denn, die Rücksetzung
ist abweichend vom Standard über Software anders
konfiguriert).
Sensor-Modul SM
Anzeigen:
Betrieb (grün)
Störung (gelb)
Alarm (rot)
EMB 8000 + EMB 8000 +
USB
SD
Taste:
Zurücksetzten
Reset
des Moduls Reset
KNX-Modul IM-K
Anzeigen:
Betrieb (grün)
Störung (gelb)
EMB 8000 +
EMB 8000 +
IM-K
KNX-Program-
mier-LED
Taste:
KNX-Program-
mier-Taster
24 A 48 A 72 A
Bedeutung
Bedeutung
Weather-Modul WM
Anzeigen:
Betrieb (grün)
Störung (gelb)
EMB 8000 +
Regen (rot)
Wind (rot)
Prog
Installationsanweisung
RWA-Zentrale EMB 8000+
