Anordnung und Reihenfolge der Module

Die Module werden auf der Hutschiene direkt nebeneinander platziert.
Die folgende Modul-Anordnung ist unbedingt einzuhalten:
• Power-Modul PM und Power-Modul-Extension müssen ganz links und
als erstes auf der Hutschiene platziert werden. Dabei werden die
Power-Modul-Extensions PME stets links neben dem Power-Modul
PM platziert.
• Nach dem Power-Modul PM folgt rechts das Control-Modul CM
(in der Regel gefolgt von einem Drive-Modul DM oder DMX oder
IDM).
Minimal-
Ausstattung:
IDM
EMB 8000 + EMB 8000 + EMB 8000 +
USB
SD
Reset

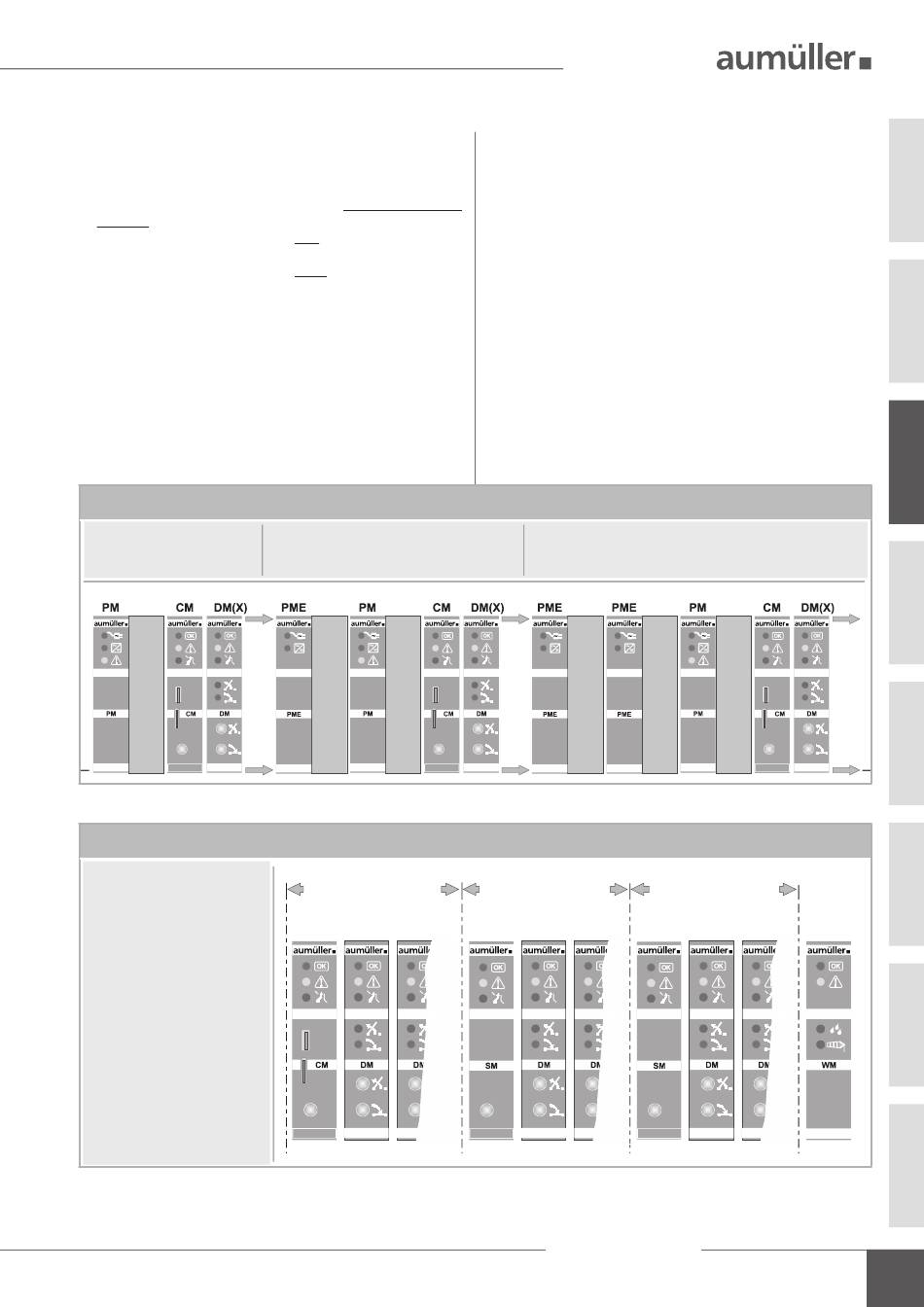

Modul-Anordnung auf der Hutschiene - unterteilt in Brandabschnitten
Die weitere Modulanordnung ist
abhängig von der Anwendung
und kann aus Gründen der Über-
sichtlichkeit in Brandabschnitte
(Control-Modul CM, danach Sen-
sor-Modul SM) mit der benötigten
Anzahl von Lüftungsgruppen (=
Drive-Module DM / DMX / IDM)
unterteilt werden.
Wird ein Weather-Modul WM ver-
wendet, sollte es die Reihenfolge
der Module abschließen.
v
a
nschluss der
Anordnung / Reihenfolge der Module auf der Hutschiene
Mit einem
Power-Modul-Extension PME:
EMB 8000 + EMB 8000 + EMB 8000 +
USB
SD
Reset
Brandabschnitt 1
IDM IDM
CM DM (X) DM (X)
EMB 8000 + EMB 8000 + EMB 8000 +
USB
SD
Reset
orbemerkungen
m
odule auf der

Anschluss der Module

Beim Anschluss der Module sind drei Anschlussarten zu unterscheiden:
Anschluss an die Versorgungs-Spannung
• Power-Modul PM,
• Power-Modul-Extension PME,
• Drive-Modul DM / DMX / IDM
Alle Module mit Anschluss an der Versorgungs-Spannung verfügen
über eine Sicherung. Der BUS-Anschluss (Flachband-Kabel) aller Module
liegt auf der unteren Modulseite, mit Ausnahme von Power-Modul-
Extension PME. Die Kommunikation zwischen PME und PM erfolgt
über eine Flachbandverbindung auf der oberen Modulseite.
Sind die Module auf mehreren Hutschienen angeordnet, muss mit ei-
nem BUS-Kabel in Sonderausführung (Sonderlänge) der BUS der Module
von der unteren, mit dem, der Module auf der oberen Hutschiene, ver-
bunden werden.
Anschluss externer Komponenten (Melder, Antriebe usw.) über
Steckklemmen auf der Moduloberseite installieren.
Mit zwei
Power-Modul-Extensions PME:
IDM
EMB 8000 + EMB 8000 + EMB 8000 +
Brandabschnitt 2
IDM IDM
SM DM (X) DM (X)
EMB 8000 + EMB 8000 + EMB 8000 +
Reset
h
utschiene
IDM
EMB 8000 + EMB 8000 + EMB 8000 +
USB
SD
Reset
Brandabschnitt x
IDM IDM
SM DM (X) DM (X)
EMB 8000 + EMB 8000 + EMB 8000 + EMB 8000 +
Reset
