AUMÜLLER EMB 8000+ Anweisung Für Installation Und Inbetriebnahme Seite 40

05
Für die Nutzung des
KNX-Interface-Moduls IM-K
ist eine lizenzierte
EMB 8000+ und ETS-Software
zwingend erforderlich!
Installationsanweisung
40
RWA-Zentrale EMB 8000+
a
nschluss

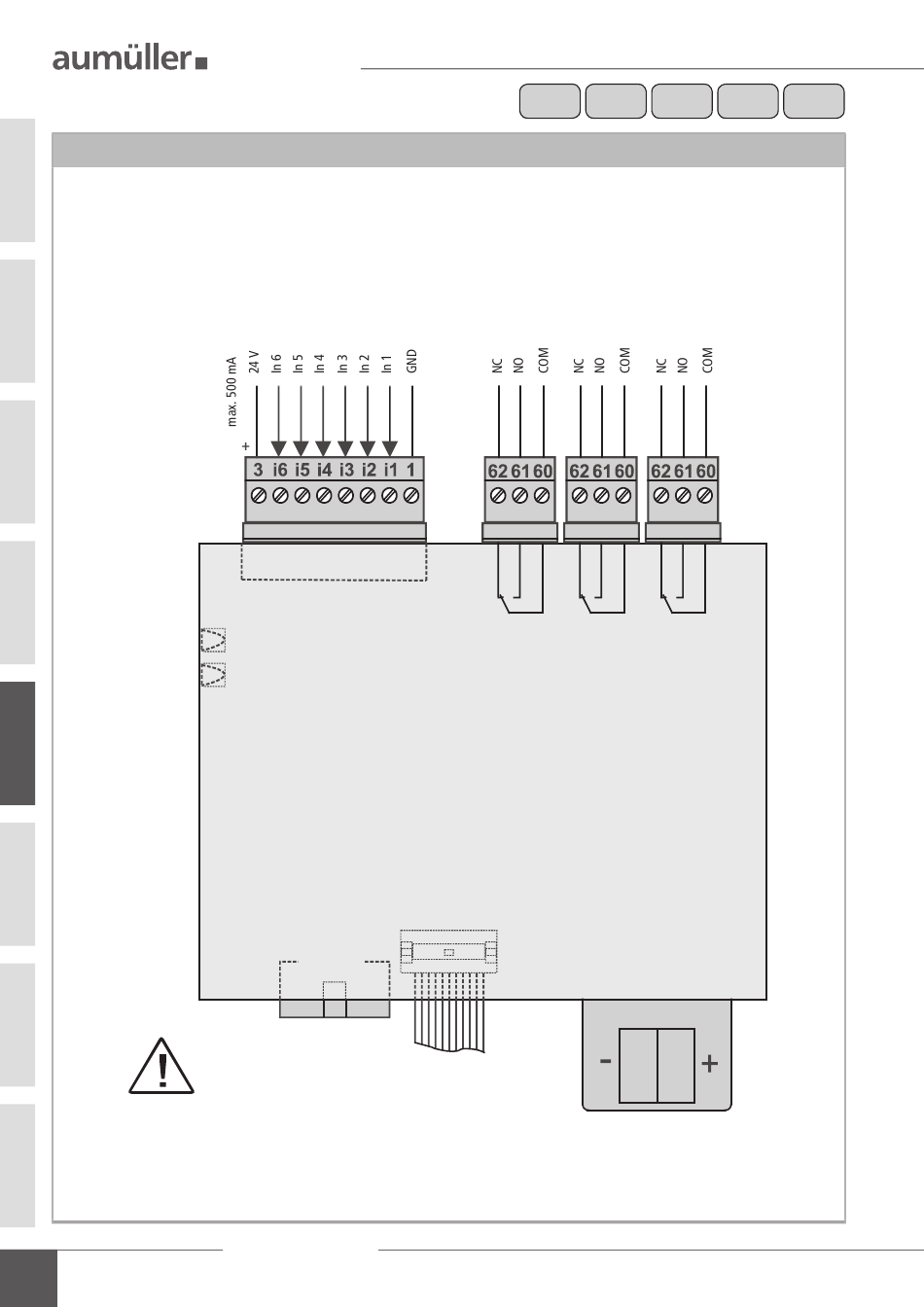

Anschluss: KNX-Modul IM-K
6x Analog-Eingang für Sensoren:
z.B. Temperatur, CO2, 0-10V, usw.
max. 24 V, 0,5 A
Betriebsanzeige (grün)
Störungsanzeige (gelb)
BUS
Modulausgang
: knx-m im-K
odul
5 A
Relaiskontakte potenzialfrei:
max. 42V, 0,5 A
Relais 1 Relais 2
BUS
Moduleingang
10 A 24 A 48 A
Relais 3
BUS-Klemme
KNX-Eingang
72 A
